工业厂房吊车轨道系统加固-全链路协同加固解决方案

一、项目概述

重庆特辰建筑加固工程有限公司作为重庆本土深耕特种结构补强领域的专业企业，聚焦工业厂房吊车轨道系统加固细分赛道，依托十余年西南山地工业建筑加固实战经验，直击行业 “单点修补、治标不治本” 的核心痛点，创新研发 \\「地基 - 结构 - 轨道」全链路协同加固技术体系 \\，为机械制造、冶金、化工、汽车、物流仓储等各类工业企业，提供从病害数字化诊断、定制化方案设计、精细化施工管控到全生命周期运维的一站式吊车轨道系统加固解决方案。

我们始终以国家及行业最新规范为准则，深度适配重庆喀斯特地貌、高填方回填土等特殊地质特性，从根源上解决吊车轨道系统各类病害，彻底破解传统加固后病害反复复发的行业难题，保障厂房起重设备安全、稳定、高效运行，助力工业企业实现安全生产与降本增效的双重目标。

二、吊车轨道系统病害根源与行业痛点深度解析

吊车轨道系统并非独立的运行部件，而是由轨道本体、固定系统、吊车梁、牛腿、钢柱、地基基础共同组成的完整受力传递体系，吊车运行产生的高频循环动荷载，会通过轨道逐级传递至地基，任何一个环节出现损伤，都会逐级传导至轨道，最终引发啃轨、异响、脱轨等功能性故障，甚至引发安全生产事故。据行业数据统计，重型工业厂房吊车梁系统破坏，80%~90% 来自于疲劳破坏，而传统加固方案往往只处理轨道表观病害，忽略了根源性结构损伤。

（一）病害根源全维度拆解

1. 地基与下部结构病害（根源性核心）

这是重庆及西南山地工业厂房轨道病害最核心的诱因，也是传统方案最易忽略的环节。

• 柱基不均匀沉降：重庆地区广布喀斯特地貌、地下溶洞发育，大量工业厂房建于削峰填谷形成的高填方场地上，回填土成分复杂、结构松散，在长期动荷载与自重作用下，易出现持续不均匀沉降，直接导致轨道纵向高差超标、轨面坡度异常，是轨道线形失控的核心根源。

• 牛腿与钢柱损伤：牛腿作为吊车梁的核心承重支座，长期承受循环动荷载的剪切作用，易出现混凝土开裂、剥落、预埋件松动，钢柱出现侧弯、变形，直接导致吊车梁支座错位，引发轨面横向高差超标、轨距失控。

2. 吊车梁系统病害（传导性核心）

吊车梁是动荷载传递的核心枢纽，也是疲劳损伤的重灾区，其病害会直接传导至轨道，是传统加固方案的核心技术盲区。

• 吊车梁疲劳损伤与开裂：吊车运行属于高频循环动荷载，长期作业下，吊车梁腹板、翼缘焊接部位易出现疲劳裂缝，梁体发生下挠、侧弯变形，直接导致轨面不平顺，而传统静力加固方案未考虑应力幅与疲劳效应，加固后极易出现二次开裂。

• 吊车梁与轨道连接失效：轨道压板、螺栓松动脱落，垫板变形磨损，不符合 JB/T 11594-2013 标准的固定件，易导致轨道横向位移、纵向爬行，加剧轨道磨损与结构冲击。

3. 轨道本体病害（表观性结果）

此类病害是企业最易察觉的表象，而非根源，单纯修补轨道无法解决根本问题。

• 轨道几何尺寸超标：轨距偏差、高低差、轨向弯曲、接头错位，超出 GB 50278-2010 规范允许偏差，直接导致吊车运行啃轨、异响、振动，加速设备与结构的双重损伤。

• 轨道本体损伤：轨道顶面磨损、压溃、掉块，接头开裂，不仅影响吊车运行精度，严重时会引发脱轨、倾覆等重大安全事故。

4. 生产适配性病害（增量需求）

企业产能升级过程中，吊车起重量提升、运行速度加快，原有轨道系统、支撑结构承载力不足，无法满足新的生产荷载要求，需进行系统性加固升级，而非单纯更换吊车设备。

（二）行业普遍存在的三大核心误区（独特技术见解）

1. 重轨道修补，轻结构根源治理：多数企业仅针对轨道错位、磨损进行调平修补，未解决地基沉降、吊车梁变形等根源问题，导致病害在 1-2 年内反复出现，全周期维修成本大幅上升。

2. 用静力加固逻辑处理动荷载问题：吊车轨道系统承受的是高频循环动荷载，普通粘钢、碳纤维布加固仅适用于静力荷载场景，无法有效抵抗疲劳损伤，不符合《钢结构设计标准》GB 50017-2017 的疲劳验算要求，加固后结构易出现提前失效。

3. 忽略施工对生产的核心影响：工业企业的核心诉求是连续生产，多数加固方案未结合企业生产计划，要求全面停产施工，给企业造成巨额的产能损失与订单违约风险。

三、重庆特辰核心加固技术体系

我们以 \\“根源治理、协同受力、长效稳定、降本增效”\\ 为核心设计理念，严格遵循《工业建筑钢吊车梁系统检测鉴定标准》T/CECS 1119-2022、《混凝土结构加固设计规范》GB 50367 等国家及地方规范，针对吊车轨道系统全受力链路，打造五大核心技术模块，实现从地基到轨道的全维度协同加固，一次性解决所有根源性与表观性病害。

1. 下部结构与地基病害根源治理技术

核心解决：重庆山地特殊地质导致的柱基不均匀沉降、牛腿损伤、钢柱变形等根源性病害，严格适配重庆《建筑地基处理技术标准》DBJ50/T-229-2023 要求。

• 柱基托换与同步顶升纠偏技术：针对高填方回填土、喀斯特溶洞地基导致的不均匀沉降，采用微型钢管桩托换技术对柱基进行加固补强，结合 PLC 同步顶升系统，对沉降柱体进行毫米级精准纠偏复位，从根源上消除轨道纵向高差问题，同时控制后续沉降变形。

• 双液注浆地基加固技术：采用水泥 - 水玻璃双液高压注浆工艺，对地基松散土体进行填充、胶结，同步填充地下溶洞空隙，提升地基承载力与稳定性，杜绝后续沉降，全程采用微创钻孔施工，无需大面积开挖，可实现边生产边施工。

• 牛腿抗剪加固技术：针对牛腿开裂、预埋件失效问题，采用外包角钢预应力拉杆加固、粘钢加固技术，大幅提升牛腿抗剪承载力与抗疲劳性能，修复支座受力体系，保障吊车梁支座长期稳定。

2. 吊车梁系统抗疲劳加固与变形校正技术

核心解决：吊车梁疲劳开裂、下挠侧弯、承载力不足等核心传导性病害，破解传统静力加固的疲劳失效难题。

• 预应力碳纤维板抗疲劳加固技术：针对吊车循环动荷载特性，采用预应力碳纤维板加固技术，通过施加预应力抵消吊车梁部分工作应力，显著降低循环应力幅，相较于普通碳纤维布加固，结构抗疲劳寿命提升 3 倍以上，完全符合重级工作制吊车梁的疲劳验算要求，是动荷载加固的核心专利技术。

• 吊车梁粘钢 / 外包钢加固技术：针对梁体承载力不足、腹板开裂问题，采用灌钢粘钢、外包型钢加固技术，结合焊缝疲劳优化设计，严格遵循《钢结构加固设计标准》GB 51367 要求，大幅提升梁体的抗弯、抗剪承载力，完美适配吊车起重量升级需求。

• 吊车梁同步顶升与变形校正技术：针对梁体下挠、侧弯变形，采用多点同步千斤顶顶升系统，配合预应力反拱校正工艺，对变形梁体进行精准复位，校正精度可达毫米级，恢复梁体设计线形，从根源上解决轨面不平顺问题。

3. 轨道系统精细化加固与升级技术

核心解决：轨道几何尺寸超标、磨损、接头冲击、连接失效等表观性病害，严格遵循《起重机轨道安装工程施工及验收规范》GB 50278-2010 与 17G325 国标图集要求。

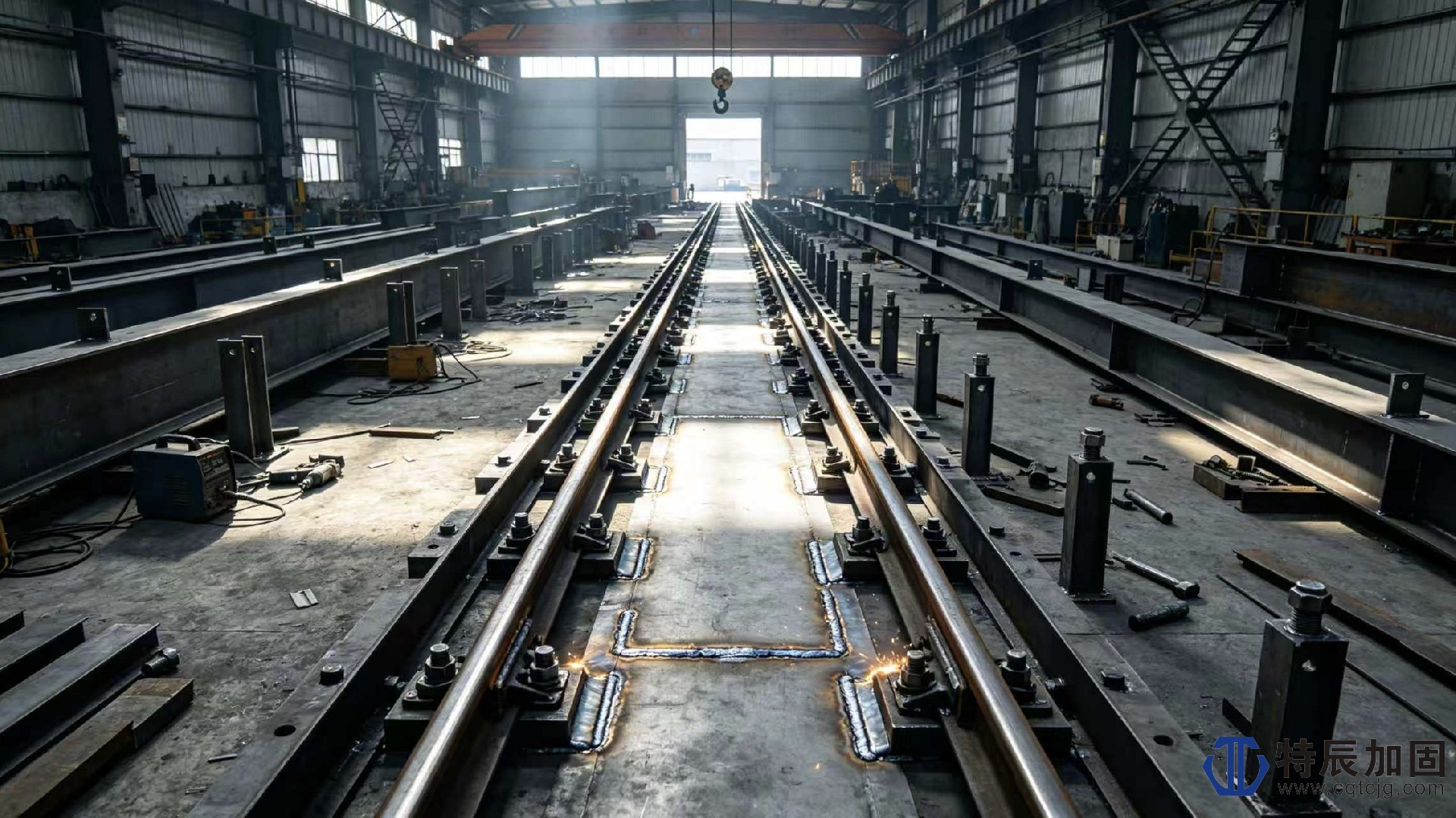

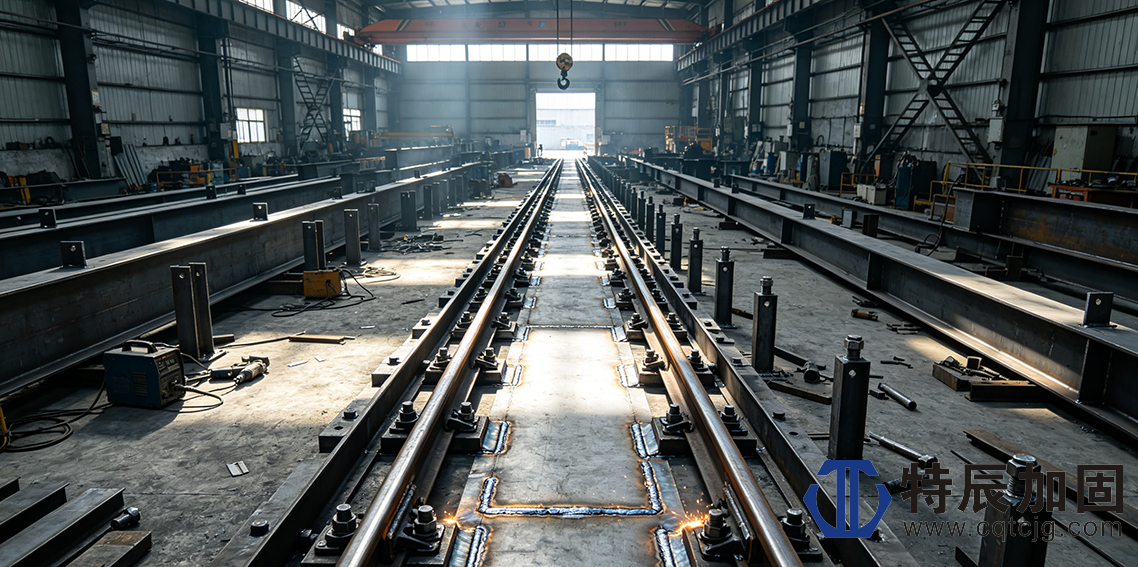

• 轨道三维精细化调平与锁定技术：采用三维激光扫描技术，对轨道全线路进行毫米级测绘，配合专用工装对轨距、轨向、高低、水平进行精准调整，采用符合 JB/T 11594-2013 标准的高强度防松压板、自锁螺栓系统，对轨道进行永久锁定，杜绝轨道爬行、位移，满足规范最高精度要求。

• 轨道无缝化焊接与修复技术：针对轨道接头错位、冲击振动大的问题，采用铝热焊 + 正火处理工艺，实现轨道全线路无缝化，消除接头冲击，降低结构疲劳损伤；同时采用堆焊修复 + 表面淬火工艺，对磨损轨道进行修复强化，恢复轨道设计截面，提升表面硬度，延长轨道使用寿命 50% 以上，大幅降低轨道更换成本。

• 轨道减振降噪加固技术：针对吊车运行振动大、噪声超标的问题，采用高弹性橡胶减振垫板、可调式钢支座，优化轨道受力体系，降低动荷载对吊车梁及厂房结构的冲击，同时改善车间作业环境。

4. 吊车升级配套系统性加固技术

核心解决：企业产能升级，吊车起重量、运行速度提升带来的承载力不足问题，避免厂房整体拆改的高额成本。
我们针对吊车升级需求，对 “地基 - 钢柱 - 牛腿 - 吊车梁 - 轨道” 全受力体系进行全维度承载力复核与有限元验算，定制全链路升级加固方案，一次性完成全系统补强，无需二次改造，完美适配新吊车的运行参数，助力企业产能平稳升级。

5. 数字化诊断与全生命周期健康监测技术

核心解决：传统加固经验主义、病害定位不准、后期运维无数据支撑的痛点，实现从 “被动维修” 到 “主动预防” 的转变。

• 加固前数字化诊断：采用三维激光扫描、超声波无损探伤、动应力测试、静态水准测量等数字化检测手段，对厂房结构与轨道系统进行全维度扫描检测，精准定位所有隐蔽病害，结合有限元结构验算，明确病害根源，杜绝经验主义设计，确保方案精准有效。

• 加固后健康监测：在加固结构中植入光纤光栅应力传感器、沉降测点、振动传感器，搭建在线健康监测系统，实时监测吊车梁应力、轨道振动、基础沉降等关键数据，提前预警病害风险，为企业提供全生命周期运维数据支撑。

四、标准化全流程施工管控体系

我们建立了一套适配工业厂房生产特性的标准化施工管控体系，全程严格遵循国家规范与企业内控标准，在保障加固质量的同时，最大程度降低对企业正常生产的影响。

1. 前期数字化勘察与方案定制阶段
现场踏勘→三维激光扫描与无损检测→结构荷载复核与有限元验算→病害根源深度分析→结合企业生产计划定制加固方案→方案专家评审与技术交底，确保方案技术可行、经济合理、对生产影响最小。

2. 施工前筹备与安全管控阶段
编制专项施工组织设计、安全生产应急预案→分区分段施工计划与停产窗口期规划→施工人员安全技术培训→材料进场检测与报验→施工现场安全防护与围挡搭设，全程符合工业厂房安全生产管理要求。

3. 精细化现场施工阶段
严格按照方案与规范施工，执行 “三检制”（自检、互检、专检），每道工序完成后进行检测验收，合格后方可进入下一道工序；针对连续生产企业，采用分区分段、错峰施工技术，可实现边生产边施工，大幅压缩停产时间，甚至零停产施工。

4. 竣工验收与数字化交付阶段
施工完成后，进行全线路三维激光扫描复核、轨道几何参数检测、结构无损探伤、吊车空载 / 满载 / 制动三项试运行，所有指标均达到设计与规范要求后，组织竣工验收；向客户交付完整的竣工资料、结构验算报告、数字化三维模型，为后续运维提供完整的数据支撑。

5. 全生命周期运维服务阶段
建立项目专属售后档案，提供定期免费回访与病害排查服务，出具运维建议；针对突发病害，提供 7×24 小时应急抢修服务；同时可提供年度结构健康监测与维保服务，保障厂房吊车轨道系统长期稳定运行。

五、项目核心竞争优势

1. 本土深耕，适配西南地域特性
作为重庆本土专业建筑加固企业，十余年深耕西南山地工业建筑加固领域，深谙重庆及周边地区喀斯特地貌、高填方回填土等特殊地质特性，严格遵循重庆本地地基设计与处理规范，对山地工业厂房吊车轨道系统的独有病害有成熟的根治方案，本地化团队可实现 2 小时内现场响应，售后保障更及时。

2. 全链路协同加固，根源治理杜绝反复
打破行业 “分块治理、治标不治本” 的痛点，创新全链路协同加固理念，从地基、钢柱、牛腿、吊车梁到轨道，实现全受力体系协同加固，一次性解决根源性病害，相较于传统单点修补，可降低客户 50% 以上的全周期维修成本。

3. 动荷载抗疲劳核心技术壁垒
深耕起重机循环动荷载加固领域，所有加固方案均以动荷载疲劳效应为核心设计依据，核心采用预应力碳纤维板、预应力型钢等抗疲劳加固技术，相较于传统静力加固方案，结构抗疲劳寿命提升 3 倍以上，彻底解决加固后二次开裂的行业难题。

4. 最小化停产施工，保障企业产能
深度理解工业企业 “生产优先” 的核心诉求，研发专属分区分段错峰施工技术，可根据企业生产计划定制施工方案，实现边生产边施工，最大程度压缩停产窗口期，甚至零停产施工，杜绝因施工给企业造成的产能损失。

5. 数字化全流程管控，毫米级精度保障
从前期勘察、方案设计、施工过程到竣工验收，全流程采用三维激光扫描、BIM 建模、有限元验算等数字化技术，实现毫米级精度管控，彻底告别传统经验主义施工，确保加固效果完全符合设计与规范要求。

6. 资质齐全，全程合规可追溯
具备特种工程（结构补强）专业承包等全套加固资质，所有方案与施工均严格遵循国家现行规范标准，全程可追溯，可配合客户完成厂房安监检查、竣工验收、环评安评等相关工作，让客户无后顾之忧。

六、核心应用场景

我们的吊车轨道系统加固解决方案，广泛适配各类工业厂房场景，尤其擅长西南山地复杂地质条件下的高难度加固工程，核心应用场景包括：

• 机械制造、汽车零部件、冶金、化工、电力、物流仓储等各类重工业厂房吊车轨道系统病害治理与加固

• 老旧工业厂房吊车梁疲劳开裂、下挠变形、承载力不足的加固与校正

• 厂房柱基不均匀沉降导致的轨道系统病害纠偏与根源治理

• 企业产能升级，吊车起重量、运行速度提升对应的全系统配套加固

• 桥式起重机、门式起重机、单梁 / 双梁起重机轨道系统安装、调平与加固

• 重庆及西南地区山地复杂地质工业厂房特殊地基病害对应的轨道协同加固

• 厂房牛腿、钢柱损伤加固，轨道支座减振、调平与升级改造

• 新建厂房吊车轨道系统精度优化与预加固工程

七、执行规范与标准依据

我们所有工程的设计、施工与验收，均严格遵循现行国家及行业规范标准，核心包括：

• 《混凝土结构加固设计规范》GB 50367-2013

• 《钢结构加固设计标准》GB 51367-2019

• 《工业建筑钢吊车梁系统检测鉴定标准》T/CECS 1119-2022

• 《钢结构设计标准》GB 50017-2017

• 《起重机轨道安装工程施工及验收规范》GB 50278-2010

• 《建筑地基处理技术标准》DBJ50/T-229-2023（重庆地方标准）

• 《建筑结构荷载规范》GB 50009-2012

• 《工业建筑可靠性鉴定标准》GB 50144-2019

• 《起重机设计规范》GB/T 3811-2008

• 《吊车轨道联结及车挡》17G325 国标图集

• 《WJKC 型、CGWK 型吊车轨道固定件》JB/T 11594-2013
