桥梁体外预应力加固技术服务

项目概述

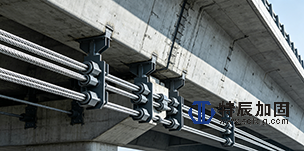

桥梁体外预应力加固技术是现代桥梁维修加固领域公认的主动加固黄金标准，也是目前唯一能同时实现 "承载力提升、刚度增强、裂缝闭合、变形恢复" 四大目标的综合加固方案。与传统被动加固方法不同，体外预应力技术通过在桥梁结构外部布设高强度预应力钢束，主动施加反向弯矩抵消恒载与活载应力，从根本上优化结构受力状态，而非简单 "贴补丁" 式补强。

截至 2026 年，我国公路桥梁总量已突破 100 万座，其中约 25% 的桥梁服役年限超过 20 年，普遍存在承载力不足、跨中下挠、裂缝扩展等病害。在 "交通强国" 战略背景下，桥梁加固已从 "应急抢修" 向 "全生命周期养护" 转变，体外预应力技术凭借其卓越的综合性能，成为危旧桥梁改造、重载桥梁提载、应急抢险加固的首选技术方案，市场规模年增长率保持在 18% 以上。

技术原理与力学本质

核心力学机制

体外预应力加固的本质是通过外部可控预加力重构结构内力平衡体系。具体而言：

1.      在梁体受拉区布设高强度低松弛预应力钢束

2.      通过张拉设备对钢束施加精确控制的张拉力

3.      利用锚固系统和转向块将力传递至原梁体

4.      使梁体产生上拱变形，抵消部分自重和活载产生的拉应力

5.      原结构受压区混凝土压应力增加，受拉区钢筋应力降低，裂缝被迫闭合

体外预应力体系组成

一套完整的体外预应力加固体系由四大核心部件构成：

•        预应力钢束系统：环氧涂层钢绞线 + HDPE 双层防腐护套 + 专用锚具

•        锚固系统：永久性锚固块（混凝土 / 钢结构）+ 夹片式锚具 + 防腐保护罩

•        转向系统：转向块 / 转向桁架 + 耐磨衬板，用于改变钢束走向

•        监测与防护系统：索力传感器 + 减震装置 + 防腐涂层

与传统加固技术的全面对比

体外预应力技术与其他主流加固方法的性能差异如下表所示：

数据来源：《公路桥梁加固设计规范》JTG/T J22-2008 及行业工程统计

适用范围与典型病害解决方案

核心适用场景

1.      大跨径预应力混凝土桥梁：连续刚构桥、连续梁桥、T 型刚构桥的跨中下挠与腹板裂缝治理

2.      装配式梁桥：空心板桥、T 梁桥的横向联系增强与整体承载力提升

3.      重载交通桥梁：国道、省道及矿区道路桥梁的提载改造

4.      应急抢险加固：地震、洪水等自然灾害后桥梁的快速恢复

5.      历史桥梁保护：在不改变外观的前提下提升结构安全性

针对性解决的典型病害

标准施工工艺流程

重庆特辰建筑加固采用行业领先的 "六步标准化施工法"，确保每一个项目都达到精品工程标准：

第一步：前期勘察与方案设计

•        采用无损检测技术全面评估桥梁结构现状

•        建立精确的有限元分析模型，模拟加固效果

•        进行包络设计，确定最优布索形式和张拉力

•        编制专项施工方案和交通组织方案

第二步：施工准备与现场防护

•        搭设安全防护平台和施工脚手架

•        对施工区域进行交通管制和安全警示

•        原材料进场检验与性能测试

•        张拉设备标定与调试

第三步：锚固与转向系统施工

•        精确放样锚固点和转向块位置

•        植筋并绑扎钢筋骨架

•        支设模板，浇筑高强度无收缩灌浆料

•        钢结构锚固块与原结构胶结固定

第四步：体外预应力索安装

•        精确下料并编号

•        采用专用穿束机穿索，避免损伤防腐层

•        安装锚具和张拉设备

•        进行预张拉，消除钢束松弛

第五步：分级对称张拉

•        严格遵循 "同步对称、分级加载" 原则

•        张拉顺序：0→15%→30%→50%→80%→100% 设计张拉力

•        实时监测梁体变形和应力变化

•        持荷 5 分钟后锚固，测量伸长值并与理论值对比

第六步：防护与竣工验收

•        切除多余钢绞线，安装锚头保护罩

•        对所有金属构件进行防腐处理

•        进行索力检测和结构荷载试验

•        整理竣工资料，组织竣工验收

关键技术难点与特辰解决方案

行业共性技术难点

1.      预应力损失控制难：包括摩擦损失、锚固损失、松弛损失和混凝土徐变损失

2.      锚固区局部应力集中：易导致混凝土开裂

3.      体外索耐久性问题：防腐失效是主要破坏形式

4.      新旧结构协同工作：确保力的有效传递

重庆特辰的核心技术优势

1. 精准预应力控制技术

•        采用智能张拉系统，张拉力控制精度达 ±1%

•        开发了考虑多因素耦合的预应力损失计算模型

•        实施 "双控标准"：以张拉力控制为主，伸长值校核为辅

2. 创新锚固系统设计

•        采用分散式锚固技术，降低局部应力集中

•        研发了钢 - 混凝土组合锚固块，兼具强度与韧性

•        对锚固区进行三维有限元分析，优化配筋设计

3. 全生命周期防腐体系

•        采用 "环氧涂层 + HDPE 护套 + 水泥灌浆" 三重防腐

•        锚头部位采用不锈钢保护罩 + 防腐油脂密封

•        提供 10 年质保期和定期检测服务

4. 不中断交通施工技术

•        开发了夜间施工和分幅作业工法

•        采用轻型化施工设备，减少对桥梁的附加荷载

•        实时监测施工过程中桥梁的结构响应

行业发展趋势与技术创新方向

1. 材料创新：FRP 筋材的应用

碳纤维增强复合材料 (CFRP) 筋材凭借其高强轻质、耐腐蚀、抗疲劳等优势，正在逐步替代传统钢绞线。CFRP 筋的抗拉强度是钢材的 5-10 倍，密度仅为钢的 1/4，特别适合海洋环境和强腐蚀地区的桥梁加固。重庆特辰已掌握预应力 CFRP 板加固技术，并成功应用于多个工程项目。

2. 智能化：数字孪生与健康监测

未来的体外预应力加固将与数字孪生技术深度融合，实现：

•        基于 BIM 的精细化设计与施工模拟

•        施工过程的实时数字化监控

•        加固后桥梁的全生命周期健康监测

•        基于 AI 的损伤识别与预警

3. 标准化：体系化技术标准建设

目前我国正在加快体外预应力技术的标准体系建设，预计 2027 年将出台专门的《体外预应力桥梁加固技术规范》，明确钢束应力限值、耐久性要求和可更换性设计原则。重庆特辰作为行业骨干企业，正积极参与相关标准的编制工作。

4. 绿色化：低碳加固技术

体外预应力加固相比拆除重建可减少 80% 以上的建筑垃圾和碳排放，符合 "双碳" 战略要求。未来将进一步推广可回收材料的使用，优化施工工艺，降低能源消耗。

重庆特辰建筑加固的服务优势

重庆特辰建筑加固工程有限公司专注于结构加固领域十余年，拥有特种工程专业承包资质和一支由资深工程师组成的技术团队。在体外预应力加固领域，我们形成了独特的竞争优势：

1.      全产业链服务能力：提供从勘察设计、施工安装到后期维护的一站式解决方案

2.      丰富的工程经验：成功完成了上百座桥梁的加固改造项目，涵盖各种桥型和复杂工况

3.      严格的质量管控：通过 ISO9001 质量管理体系认证，每道工序都有严格的质量标准

4.      先进的技术装备：配备智能张拉系统、无损检测设备和专业施工机具

5.      完善的售后服务：建立了客户档案，提供定期回访和技术支持服务

典型工程案例

案例一：沪武高速桥梁群加固工程

•        项目概况：全长 135 公里，涉及 125 座主线桥梁

•        主要病害：跨中下挠、腹板裂缝、承载力不足

•        加固方案：采用箱内体外预应力加固技术

•        实施效果：承载力提升 40%，裂缝全部闭合，线形恢复至设计标准，成为江苏省首个亿元级桥梁加固单体工程

案例二：乌金屯松花江大桥加固

•        项目概况：主跨为 100m 连续刚构桥，服役 25 年

•        主要病害：接缝漏水、混凝土剥落、跨中下挠 12cm

•        加固方案：箱内体外预应力张拉 + 裂缝修复 + 支座更换

•        实施效果：技术状况从三类提升至一类，使用寿命延长 30 年

案例三：洪湖白庙大桥改造

•        项目概况：原设计荷载为汽车 - 20 级，需提升至公路 - I 级

•        主要病害：T 梁横向联系薄弱，承载力不足

•        加固方案：T 梁体外预应力加固 + 横向预应力束 + 桥面系改造

•        实施效果：仅用 6 个月完成施工，提前通车，大幅缓解了区域交通压力

质量控制与安全保障

质量控制体系

•        原材料进场 100% 检验，不合格材料坚决退场

•        关键工序实行 "三检制"：自检、互检、专检

•        隐蔽工程必须经监理验收合格后方可进行下道工序

•        张拉过程全程录像，数据自动记录保存

•        委托第三方检测机构进行独立检测

安全保障措施

•        建立安全生产责任制，明确各级人员安全职责

•        施工前进行安全技术交底和安全教育培训

•        高空作业必须佩戴安全带，设置安全网

•        制定应急预案，定期组织应急演练

•        配备专职安全员，全程监督施工过程
