桥梁混凝土裂缝灌浆技术服务

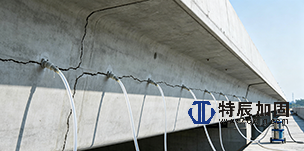

项目概述

桥梁混凝土裂缝灌浆是桥梁结构维修加固领域最核心、应用最广泛的技术之一，通过将高性能灌浆材料在可控压力下注入混凝土裂缝内部，实现裂缝的完全填充、结构整体性恢复和耐久性提升。作为交通基础设施的 "血管修复术"，它不仅能有效阻止水分、有害离子侵入导致的钢筋锈蚀和混凝土碳化，还能恢复结构的力学性能，延长桥梁使用寿命 30-50 年，大幅降低全生命周期维护成本。

重庆特辰建筑加固工程有限公司深耕结构加固领域多年，拥有国家特种工程专业承包资质，掌握国际先进的裂缝检测与灌浆修复技术，严格遵循 JTG/T 5531-2025《公路桥梁加固施工技术规范》、T/JXEA 065-2025《道路桥梁结构裂缝注浆修复技术标准》等最新行业标准，为全国范围内的高速公路桥梁、城市立交桥、铁路桥梁、水利桥梁等提供从检测诊断、方案设计到施工实施、质量验收的一站式专业化服务。

一、桥梁混凝土裂缝的成因与危害深度解析

（一）裂缝分类与成因机制

混凝土裂缝并非单一因素导致，而是材料、设计、施工、环境和荷载等多因素共同作用的结果，根据成因可分为两大类：

1. 结构性裂缝（荷载裂缝）

•        直接应力裂缝：由静动荷载直接作用产生，多发生在弯矩最大、剪力最大或应力集中部位，如跨中底部的横向裂缝、支座附近的斜向裂缝、预应力梁的腹板竖向裂缝等

•        次应力裂缝：由结构次应力引起，如构件截面突变处、不同材料结合处、施工缝位置等，容易被忽视但危害极大

2. 非结构性裂缝（环境与材料裂缝）

•        温度裂缝：混凝土水化热产生的内外温差、季节性温差、日照温差导致的热胀冷缩，是大体积混凝土桥梁最常见的裂缝类型

•        收缩裂缝：包括塑性收缩、干燥收缩和自收缩，多表现为表面网状龟裂或纵向裂缝

•        钢筋锈蚀裂缝：氯离子等有害离子侵入导致钢筋锈蚀，铁锈体积膨胀 2-4 倍，使混凝土保护层开裂剥落

•        碱 - 骨料反应裂缝：水泥中的碱与活性骨料发生化学反应，产生膨胀性凝胶，导致混凝土内部结构破坏

•        冻融循环裂缝：北方地区混凝土内部水分冻结膨胀，反复作用导致结构疏松开裂

（二）裂缝的渐进式危害与失效模式

混凝土裂缝的危害具有 "隐蔽性、渐进性、突发性" 三大特征，若不及时修复，将按照以下路径逐步恶化：

1.      第一阶段（表面损伤）：裂缝成为水分和有害离子的通道，加速混凝土碳化和钢筋锈蚀

2.      第二阶段（结构劣化）：钢筋锈蚀导致有效截面减小、粘结力下降，结构承载力和刚度降低

3.      第三阶段（功能失效）：裂缝不断扩展，形成贯通裂缝，最终导致结构破坏甚至垮塌

据行业统计数据显示，我国现有桥梁中超过 60% 存在不同程度的裂缝病害，其中约 15% 的裂缝已发展到影响结构安全的程度。及时采用灌浆技术修复裂缝，是预防桥梁安全事故最经济、最有效的手段。

二、传统裂缝修复方法的局限性与灌浆技术的核心优势

（一）传统修复方法的不足

（二）混凝土裂缝灌浆技术的核心优势

1.      修复彻底：可深入 0.05mm 以上的细微裂缝，实现从表面到内部的完全填充，恢复结构整体性

2.      力学性能优异：高性能灌浆材料与混凝土粘结强度高，可达到甚至超过原混凝土强度

3.      耐久性好：灌浆材料具有优异的抗渗性、抗腐蚀性和耐老化性，能长期保护结构内部

4.      施工便捷：设备体积小，操作简单，对交通影响小，可在不中断交通或半幅通车的情况下施工

5.      经济性好：相比拆除重建，灌浆修复可节省 80% 以上的成本，缩短 70% 以上的工期

三、高性能灌浆材料体系与科学选型

灌浆材料的选择直接决定了修复效果的好坏，重庆特辰建立了完善的灌浆材料体系，根据裂缝类型、宽度、环境条件和受力要求进行科学选型：

（一）主流灌浆材料性能对比

（二）材料选型的关键原则

1.      按裂缝宽度选型：宽度 <0.2mm 的细微裂缝优先选用低粘度环氧树脂或丙烯酸盐；0.2-1.0mm 的裂缝选用改性环氧树脂；>1.0mm 的裂缝可选用超细水泥或环氧树脂

2.      按裂缝活动性选型：静止裂缝选用刚性环氧树脂；活动裂缝选用弹性聚氨酯或弹性环氧树脂

3.      按环境条件选型：干燥环境选用环氧树脂；潮湿或渗水环境选用聚氨酯或丙烯酸盐；有化学腐蚀环境选用耐腐蚀型环氧树脂

4.      按受力要求选型：结构性裂缝选用高强度环氧树脂；非结构性裂缝可选用成本较低的水泥基材料

四、标准化施工流程与关键技术要点

重庆特辰采用 "检测 - 设计 - 施工 - 验收" 全流程标准化管理体系，确保每一个项目的施工质量：

（一）前期精准检测与方案设计

1.      裂缝普查：采用裂缝宽度观测仪、超声波检测仪、钻孔取芯法等手段，全面检测裂缝的宽度、深度、走向、分布和贯通情况

2.      活动性判定：对疑似活动性裂缝，在裂缝两侧布设电阻应变片，连续观测 7 天，累计位移量 <0.2mm 按静止裂缝处理，>0.2mm 需先进行结构加固

3.      方案设计：根据检测结果，结合桥梁设计图纸和使用要求，制定个性化的灌浆修复方案，明确灌浆材料、灌浆压力、灌浆嘴间距等关键参数

（二）施工准备

1.      现场防护：搭设安全操作平台，设置交通警示标志和硬隔离设施，确保施工安全和交通畅通

2.      裂缝处理：用高压空气或高压水清除裂缝表面的浮尘、油污和松散混凝土，保持裂缝内部清洁干燥

3.      灌浆嘴埋设：沿裂缝走向按 200-500mm 间距埋设灌浆嘴，在裂缝交叉处、较宽处、端部和贯穿处加密埋设，每条裂缝至少设置一个排气嘴

（三）裂缝封闭与密封性检查

1.      封缝处理：用专用封缝胶封闭灌浆嘴之间的裂缝表面，确保形成封闭的灌浆空间

2.      压气试验：封缝胶固化后，进行压气试验，压力 0.3MPa，检查密封效果，如有渗漏及时修补

（四）灌浆施工

1.      材料配制：严格按照产品说明书的比例配制灌浆材料，搅拌均匀，随配随用

2.      灌浆操作：采用低压灌浆法，从裂缝低端向高端依次灌浆，灌浆压力控制在 0.1-0.4MPa，相邻灌浆嘴冒浆后及时封闭，最后一个灌浆嘴冒浆后保持恒压 3-5 分钟

3.      特殊情况处理：对于大体积混凝土的深裂缝，采用分段灌浆法；对于活动裂缝，采用弹性灌浆材料并预留变形量

（五）后期养护与验收

1.      养护：灌浆材料固化期间，避免扰动结构，养护时间根据材料性能确定，一般不少于 7 天

2.      表面处理：固化后拆除灌浆嘴，用环氧胶泥抹平灌浆口，进行表面修饰，使颜色与原混凝土接近

3.      质量验收：采用超声法、钻芯法和目测法进行质量检验，芯样破坏面≤15% 为合格

五、严格的质量控制与验收标准

重庆特辰建立了 "三级检验机制"，确保每一道工序的施工质量：

（一）材料质量控制

•        所有进场材料必须提供产品合格证、质量检验报告和使用说明书

•        对大批量使用的材料，现场抽样送检，检验合格后方可使用

•        材料储存和配制严格按照产品要求进行，避免影响材料性能

（二）施工过程质量控制

•        每道工序完成后，经自检、互检和专检合格后方可进入下一道工序

•        灌浆过程全程记录，包括灌浆时间、灌浆压力、灌浆量等参数

•        安排专职质检员现场监督，及时发现和解决施工中的问题

（三）最终验收标准

依据 JTG/T 5531-2025《公路桥梁加固施工技术规范》和 T/JXEA 065-2025《道路桥梁结构裂缝注浆修复技术标准》：

1.      灌浆饱满，无漏浆、跑浆现象

2.      裂缝表面封闭平整，无明显缺陷

3.      超声检测显示裂缝内部填充密实

4.      钻芯检测显示芯样完整，粘结面完好率 > 85%

5.      修复后裂缝宽度≤0.1mm，且不再发展

六、典型应用场景

1.      高速公路桥梁：梁体裂缝、墩台裂缝、桥面铺装裂缝

2.      城市立交桥：箱梁裂缝、盖梁裂缝、支座垫石裂缝

3.      铁路桥梁：预应力梁裂缝、桥墩裂缝、桥台裂缝

4.      水利桥梁：闸墩裂缝、渡槽裂缝、桥梁基础裂缝

5.      老旧桥梁改造：建国后修建的各类混凝土桥梁的病害修复

七、为什么选择重庆特辰建筑加固工程有限公司

1.      资质齐全：拥有国家特种工程专业承包资质，具备承接各类大型桥梁加固工程的能力

2.      技术领先：与国内多家科研院所建立了长期合作关系，掌握国际先进的裂缝检测和灌浆修复技术

3.      团队专业：拥有一支经验丰富的技术团队和施工队伍，所有施工人员均经过专业培训，持证上岗

4.      设备先进：配备了先进的裂缝检测设备和灌浆施工设备，确保施工精度和效率

5.      质量保障：建立了完善的质量管理体系，所有工程均提供质量保修服务

6.      服务全国：业务范围覆盖全国各省市，能够快速响应客户需求，提供及时周到的服务
