桥梁碳纤维加固工程 - 革命性的结构补强技术

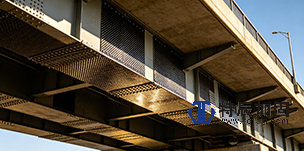

项目概述

桥梁作为交通基础设施的核心枢纽，其安全运营直接关系到国民经济发展和人民生命财产安全。随着我国桥梁建设事业的快速发展，大量既有桥梁已进入 "老龄化" 阶段，据交通运输部最新统计数据显示，全国现有公路桥梁超过 100 万座，其中约 30% 存在不同程度的病害问题，承载力下降、裂缝扩展、结构老化等现象日益突出。传统的桥梁加固方法如加大截面法、粘钢加固法等存在施工周期长、增加结构自重、影响交通通行、耐久性差等诸多弊端，已难以满足现代桥梁养护与加固的迫切需求。

碳纤维加固技术作为一种新型、高效、环保的结构补强技术，凭借其高强度、轻自重、耐腐蚀、施工便捷等显著优势，迅速成为桥梁加固领域的主流技术。该技术通过将碳纤维复合材料与原桥梁结构粘结形成协同受力体系，能够在不显著增加结构自重和截面尺寸的前提下，大幅提升桥梁的承载能力、刚度和耐久性，延长桥梁使用寿命 20-30 年。重庆特辰建筑加固工程有限公司深耕结构加固领域多年，拥有一支经验丰富的专业技术团队和完善的施工管理体系，能够为各类桥梁提供从检测评估、方案设计到施工实施、后期维护的一站式碳纤维加固解决方案。

技术原理与分类

核心加固机理

桥梁碳纤维加固技术的核心是通过改性环氧树脂粘结体系，使碳纤维复合材料与混凝土构件形成牢固的整体，利用碳纤维超高的抗拉强度分担原结构的应力，抑制结构损伤的进一步发展。具体加固机理可分为三类：

1.      抗拉加固机理：对于桥梁主梁、板件等受弯构件，碳纤维复合材料粘贴在受拉区，当混凝土受拉区开裂后，拉力逐渐传递至碳纤维加固层，碳纤维凭借其 3000MPa 以上的抗拉强度（是普通钢材的 8-10 倍）承担大部分拉力，有效减少原构件钢筋的应力负荷，延缓裂缝的扩展和加宽，显著提升构件的极限承载能力和使用阶段的刚度。

2.      抗剪加固机理：在桥梁梁体、墩柱等构件的抗剪加固中，碳纤维通常以 U 形箍、环形箍或斜向粘贴的方式布置。碳纤维箍能够有效约束混凝土的横向变形，提高混凝土的抗剪强度和延性；同时，斜向粘贴的碳纤维布能直接承担部分剪力，类似于增设的 "受剪钢筋"，与原结构的箍筋、混凝土共同抵抗剪力，防止构件发生剪切破坏。

3.      抗压加固机理：对于桥墩、桥台等受压构件，采用环形粘贴碳纤维布的方式，可以对混凝土形成有效的侧向约束，限制混凝土的横向膨胀变形，提高混凝土的抗压强度和延性。这种加固方式特别适用于因混凝土强度不足或箍筋配置不够导致的受压承载力不足问题。

主要技术分类

根据加固方式和受力特点的不同，桥梁碳纤维加固技术主要分为以下两类：

被动加固技术

被动加固技术是指在原结构受荷变形后，碳纤维加固层才开始参与受力的加固方式，主要包括碳纤维布加固和碳纤维板加固。

•        碳纤维布加固：采用单向连续碳纤维编织而成的布状材料，具有柔软性好、可适应各种复杂曲面形状、施工灵活等优点。适用于一般荷载条件下的抗弯、抗剪加固，以及裂缝控制和耐久性提升。

•        碳纤维板加固：采用碳纤维拉挤成型的板材，具有纤维含量高、强度利用率高、刚度大等优点。适用于对刚度要求较高、承载力提升幅度较大的桥梁加固工程。

主动加固技术

主动加固技术是指通过张拉设备对碳纤维材料施加预拉力，使其在原结构受荷前就参与受力的加固方式，主要以预应力碳纤维板加固为代表。

预应力碳纤维板加固技术通过在梁体外部施加预拉力，主动抵消车辆荷载引起的弯矩，能够有效减少桥梁在长期动载下的挠度变形，改善结构线形。相比被动加固技术，主动加固技术能够更充分地发挥碳纤维的高强度特性，显著提高加固效率，特别适用于交通繁忙、荷载较大、挠度变形严重的桥梁加固工程。

核心技术优势

与传统的桥梁加固方法相比，碳纤维加固技术具有以下不可替代的优势：

除了上述对比优势外，碳纤维加固技术还具有以下独特价值：

•        绿色低碳：碳纤维材料生产过程能耗逐步降低，且加固过程中无需大型机械，碳排放量远低于传统加固方法。延长桥梁使用寿命 20-30 年，相当于减少了重建带来的大量碳排放，符合 "双碳" 战略发展要求。

•        施工安全：无需动火作业，避免了火灾隐患；材料重量轻，便于搬运和安装，降低了高空作业风险。

•        可检测性强：可通过敲击法、超声波检测等方法方便地检查粘贴质量，确保加固效果。

适用范围与典型病害

适用桥型

碳纤维加固技术适用于各种类型的混凝土桥梁，包括：

•        空心板梁桥：是我国中小跨径桥梁中应用最广泛的桥型，碳纤维加固能够有效提升空心板梁的抗弯刚度与承载力，抑制跨中下挠和横向裂缝扩展，已在多座服役超 20 年的老桥中成功应用。

•        T 梁桥：通过在 T 梁腹板粘贴碳纤维布进行抗剪加固，在梁底粘贴碳纤维板进行抗弯加固，能够显著提高 T 梁的整体性能。

•        箱梁桥：在箱梁桥顶板、底板及腹板粘贴碳纤维复合材料，可有效控制温度应力与荷载引起的纵向裂缝，增强结构整体性，适用于大跨径连续箱梁的耐久性提升。

•        双曲拱桥：采用锚喷混凝土与粘贴碳纤维复合加固技术，重点加强拱顶、拱脚等关键受力部位，能够协同提升结构刚度与抗裂性能，有效解决双曲拱桥主拱圈裂缝及腹拱开裂问题。

•        斜拉桥与悬索桥：可用于主梁、桥塔的加固，以及吊杆、拉索的防护与补强。近年来，碳纤维吊杆和拉索的应用也越来越广泛，能够有效解决传统钢索自重大、耐久性差的问题。

典型病害与对应加固方案

标准化施工流程

重庆特辰建筑加固工程有限公司建立了严格的标准化施工流程，确保每一个桥梁碳纤维加固项目都能高质量完成：

1. 前期准备与检测评估

•        对桥梁进行全面的检测评估，包括结构外观检查、混凝土强度检测、钢筋锈蚀检测、荷载试验等，明确桥梁的病害状况和承载能力。

•        根据检测结果和设计要求，制定详细的施工方案和安全保障措施。

•        进行施工技术交底和安全培训，确保施工人员掌握施工工艺和安全操作规程。

•        准备施工所需的材料、设备和工具，并进行进场检验。

2. 基层处理

•        用角磨机配合 80 目砂纸打磨梁体粘贴部位的混凝土表面，清除浮浆、油污、松散层及碳化层，打磨至露出新鲜混凝土骨料，打磨深度 0.5～1.0mm，基层粗糙度控制在 40～80μm。

•        用钢丝刷清理打磨产生的粉尘，再用吹风机（风速≥5m/s）吹扫，最后用丙酮擦拭基层表面，确保基层干燥、清洁，无油污、粉尘残留。

•        对梁体转角部位，打磨成圆弧过渡，圆弧半径≥20mm，避免碳纤维布粘贴时应力集中。

3. 裂缝封闭与混凝土缺陷修补

•        宽度≥0.2mm 的裂缝采用压力灌注法封闭，先在裂缝两端及交叉处安装注浆嘴，间距 30～50cm，用环氧封缝胶封闭裂缝表面，待封缝胶固化后，用注浆泵注入环氧裂缝灌注胶。

•        宽度 < 0.2mm 的裂缝采用表面封闭法，直接涂刷环氧封缝胶。

•        对于混凝土蜂窝、麻面、孔洞等缺陷，采用环氧砂浆进行修补，确保修补后的表面平整坚实。

4. 涂刷底胶与找平施工

•        均匀涂刷底层树脂，厚度控制在 0.2～0.4mm，不得有漏涂、流挂现象。

•        待底胶指触干燥后（一般约 2-4 小时），用找平树脂对基层表面的凹陷和不平整处进行找平处理。

•        找平层固化后，用砂纸打磨平整，确保表面光滑，无凸起和棱角。

5. 粘贴碳纤维材料

•        按照设计要求的尺寸裁剪碳纤维布或碳纤维板，裁剪时应注意纤维方向，避免损伤碳纤维丝。

•        均匀涂刷浸渍胶粘剂，厚度控制在 1～2mm，然后将碳纤维布或板粘贴到预定位置。

•        用专用滚筒沿纤维方向反复滚压，排除气泡，确保碳纤维与基层粘结密实，不得出现褶皱、滑移现象。

•        多层粘贴时，应在首层树脂指干后立刻粘贴下一层，间隔超过 1 小时需静置 12 小时重刷底胶。常规碳布搭接长度≥100mm，重要构件搭接长度≥150mm。

6. 表面防护与养护

•        碳纤维粘贴完成后，在表面均匀涂刷一层浸渍胶粘剂，形成保护层。

•        根据设计要求，可在表面涂刷防火涂料或防腐涂料，提高结构的防火和防腐性能。

•        施工完成后，自然养护 7 天以上，养护期间避免雨水冲刷和外力撞击。

7. 质量验收

•        外观检查：碳纤维粘贴应平整、牢固，无空鼓、褶皱、滑移、脱落等缺陷，空鼓面积不应大于总面积的 5%。

•        粘结强度检测：采用拉拔试验检测碳纤维与混凝土的粘结强度，粘结强度应不低于 1.5MPa 或混凝土本身的抗拉强度。

•        荷载试验：对于重要桥梁，加固完成后应进行荷载试验，验证加固效果是否达到设计要求。

全流程质量控制体系

质量是桥梁加固工程的生命线，重庆特辰建筑加固工程有限公司建立了覆盖材料进场、施工过程、竣工验收的全流程质量控制体系：

材料质量控制

•        所有碳纤维材料和配套胶粘剂必须具有产品合格证、出厂检验报告和第三方检测报告。

•        碳纤维应采用 GQ4522 聚丙烯腈基碳纤维，其性能应符合 GB/T 26752 的规定；配套树脂应采用双酚 A 型环氧树脂，其性能应符合 GB/T 13657 的规定。

•        材料进场时进行抽样检验，检验项目包括外观、尺寸、力学性能等，检验合格后方可使用。

•        建立材料台账，对材料的采购、进场、使用情况进行详细记录，确保材料的可追溯性。

施工过程质量控制

•        实行 "三检制"（自检、互检、交接检），每道工序完成后必须经检验合格后方可进行下一道工序。

•        关键工序如基层处理、裂缝修补、碳纤维粘贴等，由专业技术人员现场旁站监督。

•        严格控制施工环境条件，施工温度应在 5℃～35℃之间，相对湿度应不大于 85%；当基层含水率大于 6% 时，应采用专用潮湿型胶粘剂或烘干处理。

•        做好施工记录，详细记录每道工序的施工时间、施工人员、施工参数和质量情况。

竣工验收质量控制

•        严格按照《混凝土结构加固设计规范》GB 50367-2013、《公路桥梁加固设计规范》JTG/T J22-2008 等国家和行业标准进行验收。

•        验收资料包括施工组织设计、材料质量证明文件、施工记录、检测报告、竣工图等。

•        对于验收不合格的部位，必须制定整改方案，整改完成后重新验收。

技术经济性分析

虽然碳纤维加固技术的初期投资略高于传统加固方法，但从全生命周期成本的角度来看，其具有显著的经济性优势：

1.      直接成本节约：碳纤维加固技术施工周期短，人工成本和机械费用低；无需定期进行防腐维护，大大降低了后期维护成本。据统计，采用碳纤维加固的桥梁，其 50 年全生命周期维护成本比传统粘钢加固低 40%-60%。

2.      间接成本节约：碳纤维加固技术可实现不中断交通或半中断交通施工，避免了因交通封闭造成的巨大经济损失。对于交通繁忙的城市桥梁和高速公路桥梁，这一优势尤为明显。例如，一座日交通量超过 5 万辆的城市桥梁，封闭交通一天造成的间接经济损失可达数百万元。

3.      延长使用寿命：碳纤维加固技术能够有效提升桥梁的耐久性，延长使用寿命 20-30 年，避免了桥梁拆除重建的巨大投资。据测算，加固一座桥梁的成本仅为拆除重建成本的 20%-30%。

4.      资产价值提升：经过碳纤维加固的桥梁，其承载能力和安全性能得到显著提升，资产价值也随之提高。

行业发展趋势与创新方向

随着科技的不断进步和工程实践的不断积累，桥梁碳纤维加固技术正朝着智能化、绿色化、多功能化的方向发展：

智能化加固与监测融合

将智能传感技术与碳纤维加固技术相结合，开发自感知碳纤维复合材料。通过在碳纤维材料中嵌入光纤传感器或应变芯片，实现对加固结构应力、应变、温度、裂缝等关键参数的实时监测。数据自动传输至云端平台，结合人工智能算法进行分析和预警，实现桥梁加固结构的全生命周期智能管理。

预应力碳纤维技术的广泛应用

预应力碳纤维技术能够更充分地发挥碳纤维的高强度特性，提高加固效率，将成为未来桥梁加固的主流技术之一。随着锚具系统和张拉设备的不断改进，预应力碳纤维技术将适用于更多类型的桥梁和更复杂的加固需求。

大丝束碳纤维的推广应用

大丝束碳纤维具有成本低、制备效率高等优势，随着生产技术的不断成熟，其在桥梁加固领域的应用将越来越广泛。预计到 2028 年，大丝束碳纤维在桥梁加固市场的占有率将超过 50%，推动碳纤维加固技术的普及和成本进一步降低。

多材料复合加固技术

将碳纤维材料与其他新型建筑材料如碳纤维混凝土、玻璃纤维、芳纶纤维等结合使用，形成多材料复合加固体系。通过不同材料的优势互补，实现从表层加固到整体结构性能的全面提升，满足更高的加固要求。

绿色低碳技术的发展

开发可回收碳纤维材料和环保型环氧树脂体系，降低碳纤维加固技术的环境影响。同时，优化施工工艺，减少施工过程中的能源消耗和废弃物排放，使碳纤维加固技术更加符合绿色建筑和可持续发展的要求。

特辰建筑加固的技术优势与服务能力

重庆特辰建筑加固工程有限公司作为专业的结构加固解决方案提供商，在桥梁碳纤维加固领域具有以下核心优势：

•        专业技术团队：公司拥有一支由高级工程师、注册结构工程师组成的专业技术团队，具备丰富的桥梁加固设计和施工经验，能够针对不同桥梁的病害特点和加固要求，制定科学合理的定制化加固方案。

•        先进施工设备：公司配备了先进的碳纤维张拉设备、检测设备和施工工具，能够确保施工精度和质量。特别是在预应力碳纤维板加固方面，公司拥有成熟的施工技术和丰富的工程经验。

•        严格质量管控：公司建立了完善的质量管理体系，通过了 ISO9001 质量管理体系认证。从材料进场到竣工验收，每一个环节都严格按照国家标准和公司制度进行质量控制，确保工程质量达到优良标准。

•        丰富工程经验：公司先后完成了数百项桥梁加固工程，涵盖了空心板梁桥、T 梁桥、箱梁桥、双曲拱桥等多种桥型，积累了丰富的工程实践经验。

•        一站式服务能力：公司能够为客户提供从桥梁检测评估、方案设计、施工实施到后期维护的一站式服务，让客户省心、放心。

我们始终坚持 "质量第一、安全至上、诚信为本、创新发展" 的经营理念，致力于为客户提供最优质的桥梁加固解决方案，为我国交通基础设施的安全运营保驾护航。
