一、行业背景：水下桥梁结构的隐形危机与加固困境

随着我国交通基础设施建设进入存量维护与增量建设并重的新阶段，桥梁水下结构的耐久性问题日益凸显。据交通运输部统计，全国现有公路桥梁超96 万座，其中近 \\40%\\ 已运营超过 20 年，水下桩基、墩柱等结构面临严峻的腐蚀与损伤挑战。

水下结构长期承受多重劣化因素叠加影响：

•        水流冲刷与泥沙磨损：高速水流携带泥沙对混凝土表面造成持续侵蚀，破坏保护层

•        氯离子渗透：海淡水交汇区域氯离子浓度高，加速钢筋锈蚀，导致混凝土胀裂

•        干湿交替循环：水位变化区域反复经历湿润与干燥，加速材料疲劳

•        生物附着与腐蚀：海洋生物、微生物代谢产物对结构产生化学腐蚀

•        冻融破坏：北方寒冷地区冬季结冰膨胀对混凝土造成物理损伤

传统加固方法普遍存在技术瓶颈：

1.      围堰排水法：工序繁琐、工期长达数月、成本高昂（比常规方法高 3-5 倍），且对通航和水环境影响大

2.      钢套筒加固：焊接工艺复杂，钢材易二次腐蚀，后期维护成本高，且难以适配异形结构

3.      水下混凝土修补：粘结强度不足，耐久性差，修复效果难以保证，通常 3-5 年需重新处理

水下玻纤套筒加固技术的出现，为解决这一行业痛点提供了革命性方案，已成为桥梁水下结构加固的主流技术路线。

二、技术原理："科技防护衣" 的加固逻辑与系统构成

2.1 核心技术定义

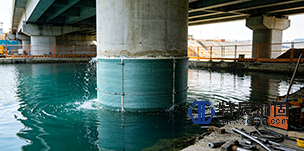

水下玻纤套筒加固技术（又称 "夹克法"）是通过在受损水下结构（桩基、墩柱等）外部包裹高强度玻纤套筒，灌注专用水下环氧灌浆料，形成与原结构紧密粘结的复合防护体系，实现结构修复、加固与长效防护一体化的先进工艺。

2.2 系统组成与技术参数

2.3 加固机理的三大创新突破

1.      结构补强与防护一体化：玻纤套筒提供环向约束，灌浆料修复结构缺陷，形成 "防护 + 加固" 双重屏障，彻底阻断腐蚀路径

2.      界面粘结增强技术：专用灌浆料在水下环境仍能与混凝土、钢材形成高强度化学键合，有效传递应力，避免界面剥离

3.      材料协同优化设计：套筒与灌浆料的弹性模量匹配，避免因变形差异导致的二次损伤，提升整体结构耐久性

三、核心优势：六大维度重塑水下加固价值体系

3.1 施工效率革命：无需围堰，水下直接作业

•        免排水施工：突破传统 "筑坝抽水" 限制，可在 0-50 米水深直接作业，大幅缩短工期（常规项目 7-15 天完成，传统方法需 3-6 个月）

•        小型化设备：无需大型起重和水上作业平台，降低施工难度和安全风险

•        通航友好：作业空间小，不影响河道正常通航，特别适用于繁忙航道桥梁

3.2 经济价值凸显：全生命周期成本最优

3.3 结构性能跃升：多重加固效果叠加

•        承载力提升：环向约束作用使原结构抗压强度提升 30-50%，抗剪能力提升 40-60%

•        耐久性飞跃：完全隔绝氯离子、氧气和水分，防护寿命达 50 年以上，远超传统方法

•        抗冲刷能力增强：玻纤套筒表面光滑，抗水流冲刷能力提升 80%，减少泥沙磨损

3.4 环境友好：绿色施工的典范

•        零污染排放：材料对水环境无危害，符合环保要求，适用于饮用水源保护区

•        低噪音低干扰：施工过程无大型机械噪音，减少对周边居民和生态的影响

•        材料可回收：玻纤套筒可回收再利用，符合循环经济理念

3.5 适应性广泛：复杂工况的解决方案

•        结构类型适配：适用于混凝土桩、钢桩、钢管混凝土桩等多种结构形式

•        损伤类型覆盖：可处理混凝土剥落、露筋锈蚀、裂缝、冲刷磨损等各类病害

•        极端环境适应：耐受 - 40℃至 60℃温度范围，适应海水、淡水、酸碱等多种水质条件

•        异形结构处理：可定制生产不同直径、形状的套筒，适配复杂结构

3.6 质量可控：全过程数字化管理

•        材料质量可追溯：所有材料均通过第三方检测，提供完整质量保证文件

•        施工过程可视化：采用水下摄像、声呐检测等技术，实时监控施工质量

•        验收标准明确：依据《桥梁水下桩基玻纤套筒加固技术规程》(T/SDHTS 00017-2025) 等行业标准执行

四、适用场景：精准匹配桥梁水下加固需求

4.1 病害类型适配矩阵

4.2 典型应用场景详解

1.      公路与市政桥梁：特别适用于城市跨河桥梁、高速公路桥梁，解决因交通荷载增加和环境侵蚀导致的水下结构病害

2.      铁路与轨道交通桥梁：满足铁路桥梁对结构安全性和耐久性的严格要求，且施工不影响铁路运营

3.      港口码头与跨海桥梁：耐受海水强腐蚀环境，提供长效防护，减少维护频率

4.      水利枢纽与通航建筑物：适用于大坝、船闸等水利设施的水下结构加固，不影响水利功能发挥

5.      既有桥梁改造升级：在不改变桥梁上部结构的前提下，提升水下基础承载力和耐久性，符合 "旧桥新用" 的可持续发展理念

五、特辰加固解决方案：从技术到服务的全流程保障

5.1 公司实力：西南标杆，全国布局

重庆特辰建筑加固工程有限公司作为西南地区建筑加固领域头部标杆企业，拥有综合性特种专业工程承包资质，是中国建科院《工程抗震与加固改造》全国理事会理事单位、重庆建筑业协会加固分会理事长单位。公司已完成各类桥梁隧道维修补强项目 310 余项，2026 年初完成华东、华北、西南、西北及桥梁隧道五大事业部布局，服务半径覆盖全国。

5.2 核心技术优势：三位一体的技术能力

1.      材料选型优化：与国内顶尖材料供应商合作，选用抗拉强度≥650MPa的高性能玻纤套筒和抗压强度≥85MPa的专用水下环氧灌浆料，确保材料性能超越行业标准

2.      施工工艺创新：

￮    自主研发 "水下结构预处理 - 套筒精准定位 - 灌浆压力控制" 三步法施工工艺，确保施工质量

￮    采用 "分层灌注 + 压力保持" 技术，保证灌浆料填充密实，无空洞、气泡

￮    配备专业水下作业团队，均持有潜水作业资质和水下结构加固专项培训证书

3.      质量管控体系：

￮    建立 "材料进场检测→施工过程监控→完工验收→后期跟踪" 的全流程质量管理体系

￮    引入 BIM 技术进行施工模拟，提前预判并解决施工难点

￮    配备水下检测设备，施工过程全程影像记录，提供完整质量追溯档案

5.3 项目实施流程：标准化 + 定制化双轨模式

1. 前期评估阶段（1-2 周）

•        结构检测：采用水下摄像、超声波检测、钢筋锈蚀检测仪等设备进行全面病害诊断

•        方案设计：依据《桥梁水下桩基玻纤套筒加固技术规程》，结合结构特点和病害情况，定制加固方案

•        可行性论证：组织专家对方案技术可行性、经济性和安全性进行评估

2. 施工准备阶段（1-2 周）

•        材料定制：根据结构尺寸定制玻纤套筒，确保精准匹配

•        设备调试：检查潜水设备、灌浆设备、定位装置等，确保正常运行

•        安全交底：对施工人员进行安全培训和技术交底，明确操作规程

3. 现场施工阶段（7-15 天）

1.      水下预处理：清理结构表面松散混凝土、铁锈，修补较大孔洞缺陷

2.      套筒安装：将定制玻纤套筒精准包裹在受损结构外部，用不锈钢夹具固定

3.      密封处理：对套筒接缝和底部进行密封，防止灌浆料泄漏

4.      灌浆作业：采用专用设备灌注水下环氧灌浆料，控制灌注压力和速度

5.      养护固化：根据环境温度控制养护时间，确保灌浆料充分固化

4. 验收与交付阶段（3-5 天）

•        质量检测：采用超声波检测、拉拔试验等方法检测加固效果

•        资料整理：提交完整的施工记录、检测报告和质量保证文件

•        后期跟踪：提供 1-2 年的质量跟踪服务，定期回访，确保加固效果持久

5.4 典型案例：技术实力的实践见证

案例 1：渝长高速扩能项目桥梁桩基加固

•        项目概况：渝长高速某跨河大桥，3 根水下桩基因水流冲刷导致混凝土剥落、露筋，钢筋锈蚀严重

•        解决方案：采用水下玻纤套筒加固技术，无需围堰，直接水下作业

•        实施效果：10 天完成加固，桩基承载力提升 42%，防护寿命达 50 年，综合成本较传统方法降低 68%

案例 2：重庆某跨江大桥墩柱加固

•        项目概况：大桥 2# 墩柱在水位变化区出现多条竖向裂缝，最大宽度 0.4mm，混凝土保护层剥落面积达 20㎡

•        解决方案：定制异形玻纤套筒，配合专用水下环氧灌浆料进行加固

•        实施效果：7 天完成施工，裂缝完全封闭，结构耐久性显著提升，获业主高度评价

六、行业标准与发展趋势：技术规范化与创新方向

6.1 行业标准体系建设

随着水下玻纤套筒加固技术的广泛应用，行业标准体系逐步完善：

•        2025 年 12 月，山东公路学会发布《桥梁水下桩基玻纤套筒加固技术规程》(T/SDHTS 00017-2025)，2026 年 2 月实施

•        2026 年 5 月，福建省发布地方标准《桥墩桩基玻纤套筒加固设计施工技术标准》(DBJ/T 13-535-2026)，8 月实施

•        中国工程建设标准化协会《水下结构玻纤套筒加固系统技术规程》已完成送审稿审查，即将发布

这些标准的出台，标志着水下玻纤套筒加固技术进入规范化、标准化发展阶段，为工程质量提供了有力保障。

6.2 技术创新发展方向

1.      材料性能升级：研发更高强度、更耐腐蚀的玻纤复合材料，探索玄武岩纤维、碳纤维等新型材料在水下加固中的应用

2.      智能化施工：结合水下机器人、无人机等技术，实现远程操控和自动化施工，降低人工成本和安全风险

3.      数字化监测：在加固系统中集成传感器，实时监测结构应力、变形和腐蚀情况，实现预防性维护

4.      绿色低碳：研发可降解材料和低碳生产工艺，进一步降低技术的环境影响

5.      标准化与模块化：推动套筒规格标准化，实现快速设计和施工，提升效率，降低成本

七、选择特辰加固的六大理由

1.      资质完备：拥有特种工程（结构补强）专业承包资质，通过 ISO9001、ISO14001 认证，具备独立承接各类水下加固工程的能力

2.      技术领先：参与多项行业标准制定，掌握水下玻纤套筒加固核心技术，拥有自主研发的施工工艺

3.      经验丰富：完成 310 余项桥梁隧道加固项目，积累了丰富的水下结构加固经验，能应对各种复杂工况

4.      团队专业：拥有专业水下作业团队，均持有潜水作业资质和专项培训证书，施工质量有保障

5.      全国服务：五大事业部布局，可快速响应全国范围内的项目需求，提供本地化服务

6.      质量承诺：提供 50 年结构防护质量保证，1-2 年免费质量跟踪服务，让客户无后顾之忧

结语

水下玻纤套筒加固技术作为桥梁维修领域的革命性创新，正推动水下结构加固从 "高成本、低效率、短寿命" 向 "低成本、高效率、长寿命" 转变。重庆特辰建筑加固工程有限公司凭借专业的技术实力、丰富的实践经验和完善的服务体系，致力于为全国桥梁水下结构提供安全、可靠、经济的加固解决方案，守护交通基础设施安全，助力交通强国建设。
