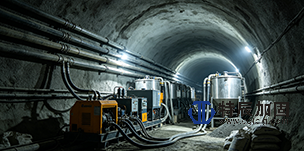

隧道二衬空洞灌浆加固技术

一、项目概述

隧道二次衬砌（简称 “二衬”）作为隧道永久支护结构的核心组成部分，承担着围岩荷载传递、结构防水、运营安全防护等关键功能。二衬背后空洞与脱空是隧道建设与运营阶段最普遍的结构病害之一，主要集中于拱顶、拱腰等部位，由混凝土浇筑工艺局限、地质条件复杂、材料收缩变形等多重因素诱发。

二衬空洞灌浆加固是当前行业内治理该类病害的主流技术路径，通过精准定位空洞范围，采用低压慢注工艺将高性能注浆材料压入二衬与初期支护之间的空隙，实现空隙充填、结构密贴、应力重分布与渗漏水通道封堵的多重目标。该技术无需大面积破除衬砌，对隧道运营干扰小、治理效率高、综合成本可控，已成为公路、铁路、城市轨道交通及水利隧道病害治理的核心技术手段。

重庆特辰建筑加固工程有限公司深耕隧道结构加固领域多年，构建了 “无损检测 — 精准设计 — 标准化施工 — 闭环验收” 的全流程技术体系，可针对不同空洞等级、地质条件与运营场景提供定制化灌浆治理方案。

二、二衬空洞病害成因与安全风险

（一）空洞形成的核心成因

二衬空洞并非单一因素导致，而是建设施工、地质条件、材料特性与运营环境共同作用的结果，行业内通常将其归为四大类：

1.      施工工艺缺陷
拱顶混凝土采用自下而上泵送浇筑时，空气易被封闭在模板顶部无法排出，形成气囊型空洞；混凝土振捣不到位、浇筑间隔过长产生冷缝、模板台车封顶口设置不合理，均会导致局部混凝土不密实；此外，初期支护表面平整度不足、防水板铺设松弛度预留不够，会使二衬混凝土被防水板阻隔无法与初支密贴，形成结构性脱空。

2.      材料自身特性
混凝土水化反应过程中会产生体积收缩，尤其在大体积衬砌与高温施工环境下，收缩量进一步增大，在二衬顶部形成缝隙型空洞；若混凝土配合比设计不合理，水灰比偏大，后期沉降离析也会加剧顶部脱空风险。

3.      地质与结构因素
围岩局部破碎、超挖量过大未有效回填，会在初支背后形成原生空腔，二衬浇筑后空腔持续存在；隧道穿越岩溶、富水地层时，地下水长期冲刷会带走衬砌背后的细颗粒物质，逐步形成次生空洞。

4.      运营期演化发展
车辆长期动载作用、围岩蠕变变形会使初期微小缝隙逐步扩展；冻融循环、地下水化学侵蚀会劣化混凝土界面粘结性能，加剧脱空范围扩大。

（二）空洞病害的安全危害

二衬空洞对隧道结构的危害具有隐蔽性、累积性与突发性特征，主要体现在四个维度：

1.      结构承载能力下降
空洞区域使二衬丧失围岩支撑，形成局部受力悬臂结构，导致衬砌弯矩、拉应力急剧增大，长期作用下会引发衬砌开裂、混凝土剥落，严重时诱发局部坍塌。

2.      结构耐久性劣化
空洞区域易积水积尘，成为地下水与有害气体的聚集空间，加速混凝土碳化、钢筋锈蚀与碱骨料反应，大幅缩短隧道设计使用寿命。

3.      防水体系失效
空洞会破坏防水板的连续受力状态，在围岩变形作用下防水板易被拉裂；同时空洞本身形成地下水渗流通道，直接引发隧道渗漏水病害，进一步恶化结构服役环境。

4.      运营安全风险
高速铁路与城市轨道交通隧道中，列车高速通过产生的负压效应会使空洞部位混凝土掉块，威胁行车安全与接触网等机电设备正常运行；公路隧道中拱顶掉块则直接引发交通事故隐患。

依据《隧道衬砌脱空注浆治理技术规程》，行业通常按空洞面积与厚度将缺陷划分为轻微、一般、较重与严重四个等级，不同等级对应差异化的治理策略与技术标准。

三、核心技术原理与治理逻辑

二衬空洞灌浆加固并非简单的空隙填充，而是通过材料性能与工艺控制实现 “结构修复 — 应力改善 — 耐久提升” 的系统性治理，其核心技术原理包含三个层面：

（一）力学结构修复原理

通过注浆材料充填二衬背后空隙，恢复二衬与初期支护、围岩的密贴接触，使衬砌结构从局部悬臂受力状态回归均匀受压的设计受力模式，将围岩荷载均匀传递至整个衬砌截面，消除局部应力集中，恢复结构设计承载能力。对于较大范围空洞，注浆体还可与周边围岩形成协同受力体系，共同承担围岩变形压力。

（二）渗透密实与界面粘结原理

采用超细水泥基或聚合物改性注浆材料时，浆液可渗透至二衬混凝土内部的微小孔隙与裂缝中，固化后与原混凝土形成整体，提升衬砌自身密实度；同时浆液在二衬背面与防水板、初支表面形成牢固粘结界面，避免二次脱空，实现结构整体性修复。

（三）防水封堵一体化原理

微膨胀型注浆材料固化后体积略有增大，可完全填充空隙不留死角，同时封堵地下水渗流路径；对于防水板局部破损的空洞区域，浆液在压力作用下会在破损处形成 “蘑菇型” 栓塞，实现结构加固与防水堵漏的双重功效。

四、标准化施工工艺流程

二衬空洞灌浆施工遵循 “精准定位、分级治理、低压慢注、闭环验证” 的原则，全流程分为 9 个核心工序，各工序均有明确的质量控制点：

1. 前期病害精准探测

施工前采用地质雷达（GPR）对目标区段进行全覆盖扫描，结合人工敲击法与钻孔窥视验证，精准确定空洞的位置、范围、厚度与形态，绘制空洞分布平面图与剖面图，为注浆孔布设提供依据。检测精度需达到厘米级，避免漏判与误判。

2. 注浆方案专项设计

根据空洞等级、衬砌类型（素混凝土 / 钢筋混凝土）、水文地质条件确定注浆参数，包括孔位布置、钻孔深度、注浆压力、材料配比与结束标准。拱顶空洞采用中心与两侧交错布孔，边墙脱空孔位略高于空洞底部，大面积空洞按梅花形布设注浆孔与排气孔。

3. 钻孔与孔道安装

采用金刚石钻机钻孔，钻孔前用钢筋探测仪定位避开内部钢筋与预埋件；钻孔深度穿透二衬进入初支表面 5~10cm，严禁钻穿初支造成漏浆。钻孔完成后清理孔道残渣，分别安装注浆管与排气管，排气管设于空洞最高处，注浆管位于下部，采用环氧砂浆进行孔口密封固定。

4. 压水连通性试验

注浆前进行压水试验，检验孔道通畅性与空洞连通性，同时冲洗空洞内浮尘与杂物，测试注浆压力与流量参数，验证孔口密封效果，为正式注浆提供参数依据。

5. 注浆材料制备

根据设计配比采用高速制浆机制备浆液，严格控制水灰比与外加剂掺量，浆液搅拌时间不少于 3 分钟，制备完成后经过滤网过滤进入储浆桶，注浆过程中持续低速搅拌防止沉淀。

6. 分级注浆作业

采用 “低压慢注、由下至上、间歇注浆” 的工艺原则：

•        素混凝土衬砌注浆压力控制在 0.2~0.5MPa，钢筋混凝土衬砌不超过 0.8MPa，严禁超压注浆导致衬砌开裂变形；

•        单孔注浆从低压力开始逐步升压，待排气管连续出浆后封闭排气孔，继续升压至设计终压并稳压不少于 5 分钟；

•        大范围空洞采用分区段注浆，避免浆液扩散失控；对于深度较大的空洞，配合抽气负压工艺，使浆液均匀充填空洞各角落。

7. 注浆结束与封孔

达到设计终压且稳压后注浆量持续减少、无明显漏浆，即可结束单孔注浆。关闭注浆阀待浆液初凝后，拆除注浆管，采用与二衬同强度等级的微膨胀砂浆封堵孔口，确保孔口平整密实。

8. 养护与成品保护

注浆完成后自然养护不少于 7 天，养护期间避免震动与外力冲击；对施工区域进行成品保护，防止后续作业破坏注浆体与衬砌表面。

9. 治理效果检测验收

采用地质雷达复检、钻芯取样、敲击检查相结合的方式验证注浆效果，空洞充填密实度需达到 95% 以上，芯样强度不低于原设计强度，不合格区域进行补孔复注，直至满足规范要求。

五、关键技术参数与材料选型

（一）核心工艺参数控制

（二）注浆材料选型与适用场景

注浆材料的选择直接决定治理效果与耐久性，行业主流材料分为四大类，需根据病害特征与环境条件匹配：

1.      普通水泥基注浆料
以普通硅酸盐水泥为基材，添加减水剂、早强剂改性，成本适中、强度高、耐久性好，适用于一般环境下的中大型空洞充填，是工程中应用最广泛的基础材料。

2.      超细水泥注浆料
水泥颗粒细度达微米级，可灌性强，能渗透至 0.1mm 级细微缝隙与不密实混凝土内部，适用于混凝土不密实区加固与微小空洞治理，粘结性能优于普通水泥浆。

3.      微膨胀水泥基注浆料
添加膨胀组分，固化后体积微膨胀，补偿材料收缩，避免二次缝隙产生，充填密实度更高，同时具备一定防水性能，适用于拱顶大面积空洞与有防水要求的区段。

4.      聚合物改性注浆材料
环氧类、聚氨酯类化学注浆材料，粘结强度高、韧性好、抗渗性优异，适用于动载频繁的高速铁路隧道、低温环境隧道以及渗漏水严重的空洞治理，其中柔性聚氨酯材料还可适应围岩微量变形。

六、全流程质量管控体系

二衬空洞灌浆属于隐蔽工程，质量管控必须贯穿项目全周期，重庆特辰建筑加固建立了三级管控机制，确保每一处病害治理可追溯、可验证：

（一）事前管控：源头规避风险

•        设计阶段复核原结构设计图纸与地质勘察资料，结合现场检测数据进行专项方案设计，重要方案经专家论证后实施；

•        所有进场材料均提供出厂合格证与检验报告，现场抽样复检，不合格材料严禁使用；

•        施工人员持证上岗，作业前进行技术交底与安全培训，明确工艺参数与质量标准。

（二）事中管控：过程动态监控

•        建立单孔注浆施工记录台账，实时记录注浆压力、注浆量、浆液配比等参数，出现异常立即停机分析原因；

•        现场技术人员全程旁站，监控注浆压力变化与衬砌表面状态，防止超压导致衬砌开裂；

•        关键工序执行自检、互检、交接检 “三检制”，上道工序不合格不得进入下道工序。

（三）事后管控：闭环验收验证

•        采用 “无损检测为主、破损验证为辅” 的验收模式，地质雷达扫描全覆盖，重点区域钻芯取样验证；

•        验收严格遵循《公路隧道施工技术规范》（JTG/T 3660-2020）、《隧道衬砌脱空注浆治理技术规程》（T/CSPSTC 72-2021）等国家与行业标准；

•        项目交付后建立病害治理档案，提供定期回访与长期技术支持，纳入全生命周期运维体系。

七、技术优势与工程价值

相较于破除重建、套衬加固等传统治理方式，二衬空洞灌浆技术具备显著的综合优势，是当前行业性价比最高的治理方案：

1.      结构损伤小，保留原结构完整性
仅需在衬砌表面钻设小孔，无需大面积破除二衬混凝土，不破坏原结构受力体系，治理后结构整体性优于凿除重筑方案，尤其适合运营期隧道的病害整治。

2.      施工效率高，对运营干扰低
单孔注浆作业周期短，可利用夜间天窗点施工，无需封闭交通或中断运营，大幅降低对公路、轨道交通通行的影响，契合当前运营隧道 “快速养护、少封路” 的运维需求。

3.      治理效果持久，综合效益显著
高性能注浆材料与原结构粘结为整体，耐久性与混凝土相当，一次治理可长期稳定；同时兼具加固与防水双重功效，避免后续重复治理，全生命周期成本更低。

4.      适用范围广，场景适配性强
可应用于新建隧道施工缺陷处理、运营隧道病害治理、灾后隧道结构修复等多种场景，适配公路、铁路、地铁、水利、矿山等各类隧道工程，不受断面形式与地质条件限制。

八、适用场景与工程领域

核心适用场景

•        新建隧道二衬施工验收阶段的拱顶脱空、不密实缺陷处理

•        运营期公路、铁路隧道二衬背后空洞病害治理

•        隧道渗漏水病害伴生的空洞同步加固治理

•        地震、水害等灾害后隧道结构损伤评估与修复

•        城市轨道交通隧道定期检测发现的脱空缺陷整治

覆盖工程领域

•        公路隧道：高速公路、普通国省道山岭隧道与水下隧道

•        铁路隧道：普速铁路、高速铁路、城际铁路隧道

•        市政隧道：城市轨道交通隧道、市政车行隧道、综合管廊

•        水利水电：输水隧洞、导流洞、水电站地下洞室

•        矿山与工业：矿山巷道、地下仓储、人防工程

九、行业技术发展趋势

随着我国隧道工程逐步从 “大规模建设” 转向 “建设与养护并重”，二衬空洞灌浆技术也朝着智能化、精细化、快速化方向持续升级：

1.      检测与施工智能化
三维地质雷达、车载式隧道 CT 等无损检测技术实现病害快速识别与三维建模；智能注浆设备集成压力、流量自动控制与数据实时上传功能，配合机器人钻孔作业，逐步替代人工操作，提升施工精度与效率。

2.      高性能材料持续迭代
纳米改性水泥基材料、自修复注浆材料、环保型化学注浆料成为研发热点，材料在可灌性、粘结强度、耐久性与环保性方面持续提升，可适配高寒、高腐蚀、强动载等极端服役环境。

3.      全生命周期数字化管控
结合 BIM 与数字孪生技术，建立隧道结构健康档案，将空洞检测、治理、监测数据纳入统一管理平台，实现病害预测预警、治理方案智能优化与运维决策辅助，推动隧道养护从 “被动抢险” 向 “主动预防” 转型。

4.      不中断交通快速治理技术
针对大流量运营隧道，模块化快速作业装备、速凝注浆材料与夜间天窗作业模式深度融合，实现 “当晚进场、当晚完工、次日通车”，最大限度降低养护施工对交通运行的影响。
