隧道衬砌裂缝修补加固工程技术服务

一、项目概述

隧道衬砌裂缝是运营隧道最普遍、最具隐蔽性的结构病害之一，直接关系到隧道结构承载力、耐久性与行车安全。随着我国交通基础设施进入 "建养并重" 阶段，全国在役公路与铁路隧道总量已突破 4.2 万座，总里程超 6800 公里，其中服役年限超过 15 年的老旧隧道占比接近 30%，衬砌裂损、渗漏水、材料劣化等病害逐年凸显，隧道维修加固市场规模持续扩容。

重庆特辰建筑加固工程有限公司深耕隧道结构病害治理领域，建立了 "检测诊断 — 分级处治 — 结构补强 — 长效监测" 的全链条技术服务体系，针对不同成因、不同等级的衬砌裂缝提供定制化修补加固解决方案，严格遵循《公路隧道加固技术规范》（JTG/T 5440-2018）等行业标准，在保障结构安全的前提下，最大限度降低施工对隧道正常运营的干扰。

二、衬砌裂缝病害体系深度认知

（一）裂缝分类与形态特征

按裂缝走向与隧道轴线的空间关系，可将衬砌裂缝分为三大类，其力学机制与危害程度存在显著差异：

1. 纵向裂缝
平行于隧道轴线分布，多集中于拱腰与边墙部位，是危害性最高的裂缝类型。其形成与围岩偏压、膨胀岩地基变形、衬砌承载力不足直接相关，发展到一定程度可引发衬砌错台、掉拱甚至结构失稳坍塌，属于结构性裂缝范畴，需重点关注并进行结构验算。

2. 环向裂缝
垂直于隧道轴线分布，常见于拱脚附近及洞口与完整岩层交接处。主要由混凝土收缩、温度应力、围岩不均匀沉降或施工缝处理不当引发。单纯环向裂缝对结构承载力影响相对有限，但贯通后极易成为渗漏水通道，诱发钢筋锈蚀与冻胀破坏，加速结构劣化进程。

3. 斜向裂缝
与隧道轴线呈约 45° 夹角，多由环向应力与纵向受力共同作用产生，常出现在拱腰区域。其危害程度介于纵向与环向裂缝之间，若伴随错台或持续扩展，则提示结构受力状态异常，需进一步排查深层原因。

按裂缝性质还可划分为结构性裂缝、变形裂缝与施工裂缝；按宽度可分为微细裂缝（<0.2mm）、一般裂缝（0.2–2mm）与宽大裂缝（>2mm），不同等级对应差异化的处治策略。

（二）成因多维解析

衬砌裂缝并非单一因素作用的结果，而是地质、设计、施工、运营与环境多维度因素耦合的产物：

•        地质与荷载因素：围岩压力释放变形、偏压作用、地基不均匀沉降、膨胀性围岩胀缩、高地应力区岩爆卸荷等，导致衬砌受力超出设计限值产生拉裂或压溃；

•        施工质量因素：混凝土配合比不合理、振捣不密实、养护不到位产生干缩裂缝；衬砌厚度不足、配筋偏差、模板变形引发应力集中开裂；施工缝、变形缝止水构件安装不规范形成先天薄弱面；

•        运营环境因素：长期车辆动载疲劳效应、超载车辆反复作用加速裂缝扩展；地下水化学侵蚀导致混凝土碳化、钢筋锈蚀膨胀；寒冷地区冻融循环造成衬砌表层剥落与深层开裂；

•        时间劣化因素：混凝土材料自身徐变、老化，支护体系预应力损失，围岩长期流变变形，使结构受力状态随时间持续重分布。

（三）危害等级与风险评估

裂缝的危害并非仅由宽度决定，而是需结合深度、长度、走向、发展速率与渗漏水情况综合评估：

•        轻度危害：表面龟裂、微细干缩裂缝，深度浅、无扩展趋势，主要影响外观与局部耐久性；

•        中度危害：贯通性裂缝伴随轻微渗漏水，衬砌整体性受损，钢筋锈蚀风险上升，需及时修补阻断劣化路径；

•        重度危害：纵向宽大裂缝伴随错台、掉块，或裂缝持续快速扩展，提示结构承载力不足，存在坍塌与侵限风险，必须立即采取结构性加固措施并限制通行条件。

三、核心技术体系

（一）精细化检测与诊断技术

精准诊断是科学处治的前提。特辰工程采用 "表观普查 — 无损探测 — 取样验证" 三级检测流程，全面掌握裂缝真实状态：

1.      表观普查：人工结合高清影像采集，记录裂缝位置、长度、宽度、走向及渗漏水情况，建立病害台账；

2.      无损探测：运用超声波检测、冲击回波法、地质雷达扫描测定裂缝深度、衬砌厚度与内部空洞，判定裂缝是否贯通及背后脱空情况；

3.      取样验证：对关键部位钻芯取样，检测混凝土强度、碳化深度与钢筋锈蚀程度，为结构验算提供实测参数；

4.      动态监测：对活动性裂缝安装测缝计与应变传感器，监测裂缝扩展速率与应力变化，判断病害发展趋势。

（二）分级修补工艺体系

依据裂缝宽度、深度与性质，采用差异化修补工艺，实现 "按需处治、经济高效"：

1. 表面封闭法（微细裂缝）
适用于宽度小于 0.2mm、深度较浅的非结构性裂缝及不渗水裂缝。施工时先打磨清理裂缝表面，去除浮灰与松动混凝土，再涂刷环氧树脂浆液或刮抹聚合物水泥砂浆形成封闭层，阻断水分与有害介质侵入路径。该工艺施工简便、成本低，主要作用为防护与耐久性提升。

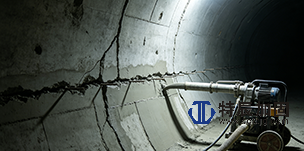

2. 压力注浆法（中深层裂缝）
适用于宽度 0.2–2mm 的深层裂缝与贯通裂缝，是目前应用最广泛的裂缝修补技术。核心工艺要点包括：

•        沿裂缝走向骑缝钻孔，孔深为衬砌厚度的 1/2–2/3，孔距 30–50cm，确保浆液有效覆盖；

•        埋设专用注浆嘴，采用快干堵漏剂或环氧胶泥封闭裂缝表面，形成密闭注浆空间；

•        按 "由下至上、由低到高" 顺序低压慢注，注浆压力控制在 0.2–0.4MPa，至邻孔溢浆后稳压 3 分钟；

•        浆液多采用低粘度改性环氧树脂，具备良好的渗透性与粘结强度，固化后可恢复混凝土整体性。

3. 凿槽嵌补法（宽大裂缝）
针对宽度大于 5mm 的宽大裂缝或伴随掉块的破损部位，沿裂缝开凿倒梯形槽，槽口宽 5–10cm、槽深约 8cm，先进行深部注浆填充，再用环氧砂浆或高强聚合物砂浆分层嵌补压实，最后表面做平整与防护处理。该方法兼具内部填充与表面补强双重效果，适用于裂缝较宽、局部缺损严重的工况。

（三）结构性加固技术

当裂缝提示衬砌承载力不足时，单纯修补无法解决根本问题，需同步实施结构加固，从受力层面消除开裂根源：

1. 粘贴钢板 / 碳纤维布加固
在衬砌内表面粘贴钢板条或碳纤维复合材料，利用其高强度特性分担衬砌拉应力，抑制裂缝扩展。该工艺不增加衬砌厚度、不侵限，施工速度快，适用于承载力不足但衬砌厚度尚可的情况。

2. 喷射混凝土加固
在既有衬砌表面喷射一定厚度的钢纤维或网格增强混凝土，形成组合受力截面，大幅提升结构抗弯、抗剪承载力。常与锚杆配合使用，适用于衬砌厚度不足、开裂严重的区段。

3. 套衬加固
在原有衬砌内部施作一层新的钢筋混凝土衬砌，形成双层复合结构，是提升承载能力最彻底的方式。适用于衬砌严重劣化、围岩持续变形的高危隧道，但会一定程度压缩建筑限界，需进行侵限验算。

4. 围岩注浆加固
通过衬砌钻孔向背后围岩注入水泥或化学浆液，填充围岩空隙、加固破碎岩体，改善围岩力学参数，从荷载源头降低衬砌受力水平。该方法属于 "治本" 措施，对围岩松动、脱空引发的衬砌开裂效果显著。

四、标准化施工流程

隧道衬砌裂缝修补加固属于受限空间作业，且多需在不中断交通的条件下实施，严格的流程管控是安全与质量的双重保障：

1.      前期准备：现场踏勘、交通组织方案编制、材料与设备进场检验、施工人员安全技术交底；

2.      交通管制：按规范设置警示标志与防护设施，采用半幅通行或夜间天窗作业模式，保障施工与通行双安全；

3.      基面处理：裂缝表面打磨清污，松动混凝土剔除，确保作业面洁净坚实；

4.      裂缝处治：按设计工艺进行钻孔、埋嘴、封缝、注浆等工序，严格控制注浆压力与浆液配比；

5.      结构补强：如需加固，在裂缝修补基础上实施粘钢、喷射混凝土或套衬等加固工序；

6.      表面修复：注浆嘴切除、孔位修补、表面找平，恢复衬砌外观平顺；

7.      质量检验：采用超声波、钻芯取样或压水试验验证修补效果，出具检测报告；

8.      清场撤场：清理施工现场，恢复交通设施，有序撤离。

五、质量控制与验收标准

特辰工程建立了全过程质量管控体系，关键环节执行 "双检制"，确保工程质量满足规范要求：

材料控制：环氧注浆料抗压强度≥40MPa，粘结强度≥2.5MPa，伸长率≥5%；封缝胶耐水性、耐腐蚀性符合 GB 50367 标准；所有材料均提供出厂合格证与进场复检报告。

工艺控制：注浆压力、孔距孔深、浆液配比严格按设计参数执行；注浆顺序遵循由下往上、由宽到窄原则，避免窝气漏注；稳压时间充足，确保浆液充分渗透。

验收标准：

•        裂缝注浆饱满度≥90%，无漏注、空鼓现象；

•        表面封闭层粘结牢固，无脱落、起鼓、开裂；

•        加固后结构承载力达到设计要求，裂缝扩展速率显著下降或停止；

•        渗漏水部位修补后达到设计防水等级，无明水渗漏；

•        施工资料完整，包含检测报告、施工记录、材料证明与验收文件。

六、行业发展趋势与技术前沿

当前隧道维修加固行业正经历深刻的技术变革，呈现四大发展方向：

1. 智能化检测与诊断
三维激光扫描、车载 CT、相控阵声波、无人机巡检等无损检测技术快速普及，结合 AI 图像识别算法，可实现病害的快速识别、精准定位与量化评估，大幅提升检测效率与数据精度，逐步替代传统人工巡检模式。

2. 快速化与非中断施工
高密度交通网络下，不中断交通维修成为刚性需求。快速固化材料、模块化装备、夜间天窗作业工艺不断成熟，施工窗口期被压缩至数小时内，最大限度降低对运营的影响。超早强水泥基材料可实现 2 小时通车强度，在应急抢修中优势显著。

3. 绿色高性能材料应用
治理材料向超强、耐久、环保方向演进。超高性能混凝土（UHPC）抗压强度可达 150MPa 以上，韧性与抗渗性大幅提升；纳米改性聚合物注浆材料渗透性与自修复能力更强；环保型注浆材料减少对地下水环境影响，契合绿色交通发展理念。

4. 全生命周期健康管理
依托光纤传感、物联网与数字孪生技术，隧道正从 "坏了再修" 的被动养护向 "状态预警" 的主动养护转型。通过在关键部位布设长期监测传感器，实时掌握结构应力与裂缝发展状态，预测病害演化趋势，制定最优养护时机与方案，实现全生命周期成本最优。

七、特辰工程技术优势

重庆特辰建筑加固工程有限公司依托多年工程实践与技术积累，在隧道衬砌裂缝修补加固领域形成差异化竞争优势：

•        技术体系完备：掌握从微细裂缝封闭到结构性加固的全系列工艺，可针对不同病害等级提供最优技术组合，避免 "小病大治" 或 "大病小治" 的不合理处治；

•        施工经验丰富：团队参与过公路隧道、铁路隧道、市政隧道等多类型工程，熟悉受限空间作业与交通组织管理，安全管控体系完善；

•        材料工艺创新：与材料科研单位保持技术合作，持续优化注浆材料配方与施工工艺，提升复杂工况下的修补效果与耐久性；

•        服务流程规范：严格执行行业标准与企业内控标准，从检测诊断到竣工交付全流程可追溯，确保每一项工程都经得起时间检验。

隧道结构安全无小事，衬砌裂缝治理贵在科学诊断、精准施策。特辰工程始终秉持 "技术为先、质量为本" 的理念，以专业的技术能力与严谨的工程态度，为全国客户提供可靠、高效、耐久的隧道维修加固解决方案，守护交通基础设施安全运行。
