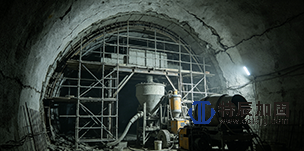

隧道衬砌脱空处置 | 隧道结构病害治理专项服务

一、行业背景与项目概述

截至当前，我国公路、铁路、城市轨道交通隧道总里程突破 4 万公里，稳居世界首位，其中超三成隧道已进入运营中期，结构病害进入集中爆发期。衬砌脱空作为隧道工程中最具隐蔽性、高发率的结构病害，广泛存在于新建隧道验收整改与运营隧道养护维修场景中，是引发衬砌裂损、掉块、渗漏水甚至结构失稳的核心诱因。

当前行业内普遍存在 “重建设、轻养护”“重处置、轻诊断” 的问题，粗放式注浆处置常引发衬砌开裂、注浆不饱满、病害反复等次生问题。重庆特辰建筑加固工程有限公司深耕隧道结构加固与病害治理领域，构建了 “精准检测 - 分级评估 - 定制处置 - 闭环验收 - 长效监测” 的全链条衬砌脱空处置服务体系，严格遵循国家及行业现行规范，可为全国范围内公路、铁路、市政、水工等各类隧道提供专业、高效、耐久的病害治理解决方案。

二、隧道衬砌脱空病害深度解析

隧道衬砌脱空特指二次衬砌与初期支护、初期支护与围岩之间因填充不密实或后期劣化形成的空隙病害，高发于拱顶区域，其次为拱腰、施工缝及仰拱底部，属于典型的隐蔽式结构缺陷。

（一）病害核心成因

脱空病害贯穿隧道施工与运营全周期，并非单一因素导致，需从根源匹配处置方案：

1.      施工期原生成因

￮    浇筑工艺缺陷：拱顶混凝土采用自下而上浇筑方式，受重力作用易出现顶部填充不满；未采用带模注浆工艺、泵送压力不足或浇筑顺序不合理，导致模板顶部存气形成空腔。

￮    防水板铺设问题：防水板张拉力过大、松弛度不足，无法贴合初支表面起伏，浇筑后形成物理间隙；防水板焊接破损导致混凝土窜浆，也会加剧局部脱空。

￮    材料与振捣缺陷：混凝土工作性不佳、骨料级配不合理，在钢筋密集区流通受阻；漏振、欠振导致混凝土不密实，硬化后收缩形成内部空隙。

2.      运营期次生成因

￮    力学荷载作用：长期车辆动载、围岩蠕变压力反复作用，衬砌与初支界面出现疲劳剥离；围岩应力重分布导致局部形变，扩大脱空范围。

￮    水害侵蚀作用：地下水长期冲刷衬砌背后围岩，造成细颗粒流失、围岩软化，逐步形成空洞；冻融循环地区的冻胀作用会加速脱空扩展。

￮    结构劣化作用：混凝土碳化、收缩徐变持续发展，衬砌体积变形导致界面剥离，与原生微小空隙叠加形成规模化脱空。

（二）病害分级与安全风险

依据《隧道衬砌脱空治理技术规程》（T/CSPSTC 72-2021）及公路、铁路隧道相关养护标准，按脱空范围、位置及衬砌完整性，将病害分为三级：

脱空病害的核心危害并非空隙本身，而是破坏了 “围岩 - 初期支护 - 二次衬砌” 的共同受力机制，使原本均匀受压的衬砌结构转变为局部受弯、受剪的受力状态，大幅降低结构安全冗余。多数隧道坍塌、掉块事故的前期征兆均为衬砌脱空未及时处置，逐步演化成结构破损。

三、分级处置核心技术体系

特辰加固坚持 “分级施策、精准处置” 原则，摒弃 “全范围注浆” 的粗放模式，针对不同病害等级、位置及工况条件匹配最优技术方案，兼顾处置效果、结构安全与工程经济性。

（一）衬砌背后充填注浆技术（中轻度脱空核心方案）

通过钻孔向脱空区注入适配注浆材料，填充空隙并粘结界面，恢复衬砌与围岩的共同受力体系，是目前应用最广泛、性价比最高的处置技术。

1.      多场景材料适配体系

￮    普通水泥基微膨胀注浆料：适用于干燥环境下的拱顶、边墙中轻度脱空，具备早强、微膨胀、粘结强度高的特点，与衬砌混凝土兼容性好，耐久性强，是常规工程首选材料。

￮    抗分散水下注浆料：适用于富水、渗漏水区域的脱空处置，遇水不分散、不稀释，可同步实现空隙填充与渗漏水封堵，解决地下水导致的注浆失效难题。

￮    轻质泡沫注浆料：适用于大体积脱空、围岩稳定性较差的区域，材料自重轻，不会对原有衬砌与围岩造成附加荷载，同时具备缓冲减震性能。

￮    聚氨酯注浆材料：适用于裂隙型微小脱空伴渗漏水场景，发泡速度快、密封性好，多用于辅助止水与细微空隙填充。

2.      关键工艺控制要点
注浆孔采用梅花形交错布置，间距根据脱空范围设为 0.8\1.5m，钻孔直径 42\50mm，钻孔深度穿透衬砌进入脱空区 10\20cm；严格执行 “低位注浆、高位排气” 原则，排气孔设置于脱空区域最高点，确保无死角填充；注浆压力采用分级管控，初始压力 0.3\0.5MPa，稳压阶段控制在 0.8~1.0MPa，全程实时监控压力变化，避免压力过高导致衬砌开裂变形。

（二）衬砌结构补强技术（中度脱空伴裂损方案）

针对脱空伴随衬砌开裂、厚度不足的情况，在充填注浆基础上同步实施结构补强，恢复衬砌承载性能：

•        外粘型钢 / 钢板补强：在脱空对应衬砌表面粘贴型钢或钢板，通过锚栓与结构牢固结合，大幅提升衬砌抗拉、抗剪性能，适用于拱腰、边墙等受力较大区域。

•        碳纤维复合材料补强：采用高强度碳纤维布粘贴于衬砌表面，自重轻、施工便捷，耐腐蚀性强，适用于拱顶等上部结构的补强处置，不占用隧道净空。

（三）局部衬砌置换技术（重度脱空破损方案）

针对重度脱空且衬砌严重劣化、开裂掉块的区域，单纯注浆与补强无法恢复结构安全，采用局部置换方案：切除破损严重的衬砌段落，清理背后脱空区与松散围岩，重新绑扎钢筋、浇筑高性能自密实混凝土，同步完成脱空填充与结构重建，恢复原设计承载能力。施工过程中采用分步开挖、临时支护措施，确保施工期结构稳定。

（四）套拱加固技术（大范围重度病害方案）

针对长段落拱顶脱空、围岩持续劣化、结构承载能力严重不足的隧道段，采用套拱加固方案：在原有衬砌内侧施作一层钢筋混凝土套拱，通过植筋、锚栓与原衬砌形成组合受力体系，彻底解决脱空问题并提升整体结构安全储备，多用于长大隧道重点病害段的永久性治理。

（五）新建隧道带模预注浆技术（施工期防脱空方案）

针对新建隧道施工期脱空预防需求，提供拱顶带模注浆一体化服务：在衬砌台车预设注浆管与排气孔，混凝土浇筑完成后、初凝前进行带模注浆，从施工源头消除拱顶脱空隐患，大幅降低运营期病害处置成本，提升隧道结构耐久性。

四、全流程标准化施工管控体系

特辰加固建立了闭环式施工管控流程，确保每一项工程的处置效果与施工安全。

（一）精准检测与病害评估

1.      无损初测：采用高频地质雷达（GPR）进行全断面扫描，快速定位脱空区域、范围及深度，同步检测衬砌厚度与内部缺陷；

2.      钻孔验证：对疑似脱空区域进行钻孔取芯验证，确认脱空实际状态、含水率及围岩条件，排除误判；

3.      分级评估：结合检测数据与衬砌裂损、渗漏水等并发病害，依据行业标准完成病害分级与安全评估，出具专项评估报告。

（二）定制化方案设计

根据评估结果，针对性选择处置技术路线，确定注浆材料配比、孔位布置参数、施工工序及质量验收标准；针对运营隧道项目，同步制定交通组织方案、安全防护方案与应急处置预案，最大限度降低施工对正常通行的影响。

（三）规范化现场施工

1.      施工准备：搭建安全作业平台，精准标记孔位，采用钢筋探测仪避开衬砌内部钢筋与预埋管线，避免钻孔损伤原有结构；

2.      钻孔作业：严格按设计参数钻孔，清孔后安装孔口管与止浆装置，做好孔口密封处理，防止注浆过程中漏浆；

3.      注浆作业：按配比精准拌制浆液，遵循 “由低到高、由边到中、循序推进” 的注浆顺序，全程监控注浆压力与进浆量，排气孔连续出浆后稳压 3~5 分钟后闭浆；

4.      表面修复：注浆完成后封堵注浆孔，采用同配比砂浆修复衬砌表面，恢复原有外观平整度。

（四）安全与进度管控

针对运营隧道施工，严格执行 “天窗期” 作业制度，落实专人安全监护；所有施工设备、材料采用模块化配置，提升施工效率，确保在规定作业窗口期内完成施工，恢复通行。

五、工程质量管控与验收标准

建立 “三重验证” 质量验收体系，确保处置效果达标且长期稳定：

1.      工艺验证：施工过程中全程记录钻孔深度、注浆压力、进浆量等关键参数，形成可追溯的施工档案；

2.      无损复检：处置完成后采用地质雷达进行二次扫描，对比处置前后数据，确认脱空区填充饱满度，填充密实度需达到 95% 以上；

3.      钻孔抽检：对重点区域进行钻孔取芯抽检，验证注浆体强度与填充密实度，注浆材料强度需满足设计要求，界面粘结牢固。

所有项目验收均严格遵循《公路隧道加固技术规范》（JTG/T 5440-2018）等相关标准，出具完整的检测报告与竣工验收资料。

六、典型应用场景

特辰加固的衬砌脱空处置技术可适配全类型隧道工程场景，服务覆盖全国各地区：

•        公路隧道：高速公路、普通国省道隧道的运营期养护维修、病害专项治理；

•        铁路隧道：普速铁路、高速铁路隧道的衬砌病害整治、结构补强；

•        市政隧道：城市轨道交通隧道、市政车行隧道、地下综合管廊的结构病害处置；

•        水工隧道：水利输水隧道、泄洪隧道的衬砌缺陷修复与防渗治理。

七、特辰加固技术服务优势

1.      全周期服务能力
具备从新建期脱空预防、运营期病害检测评估到专项治理的全周期服务能力，可为业主提供一站式隧道结构健康解决方案。

2.      分级处置技术理念
摒弃行业内 “一注了之” 的粗放做法，基于病害分级匹配最优方案，在保障结构安全的前提下，有效控制工程成本，避免过度处置造成的浪费。

3.      标准化施工管控
所有项目执行统一的施工工艺与质量标准，关键工序全程可追溯，确保处置效果稳定、耐久，降低后期病害复发概率。

4.      丰富的复杂工况经验
具备富水地层、高地应力、高寒冻融等多种复杂工况下的处置经验，可针对特殊地质条件定制专项技术方案。
