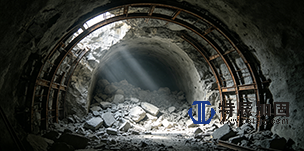

隧道初支侵限换拱处理技术服务

一、项目概述

隧道初支侵限换拱处理是隧道工程建设与运维阶段针对初期支护结构侵入建筑限界病害的核心处置技术，通过对变形失效的初期支护进行拆除、扩挖与重构，恢复隧道设计净空与结构承载能力，是保障隧道施工安全、运营寿命与结构合规性的关键工序。

在我国山岭隧道、城市轨道交通隧道及水利输水隧洞建设中，受软弱围岩、高地应力、富水地层及施工偏差等多重因素影响，初期支护钢架扭曲变形、混凝土开裂内移、侵入二次衬砌限界的现象较为普遍。按照《铁路建设项目质量安全红线管理规定》及公路隧道施工技术规范要求，当初支侵限深度超过 15cm、导致二衬厚度不足设计标准，或支护结构失去承载能力时，必须通过换拱工艺进行彻底处治，严禁带病害进入下一道工序。

重庆特辰建筑加固工程有限公司深耕隧道结构加固与病害处治领域，形成了涵盖检测评估、方案设计、专项施工、监测验收的全链条换拱处置能力，可针对不同围岩等级、不同侵限程度与不同隧道类型，提供局部断面换拱与全断面换拱两类标准化解决方案，广泛适用于高速公路隧道、铁路隧道、市政地下通道及水利隧洞等工程场景。

二、初支侵限的成因与病害危害

（一）核心成因分析

隧道初期支护侵限并非单一因素导致，而是地质条件、设计参数、施工管控与环境作用共同耦合的结果，可归纳为四大类：

1.      地质条件因素
围岩破碎、节理发育、软弱夹层、炭质页岩、千枚岩等不良地质体本身强度低、流变特性强，在高地应力作用下产生持续挤压变形；富水地层中地下水渗流软化围岩、降低结构面黏聚力，导致支护荷载急剧增加；浅埋偏压、断层破碎带区域围岩应力分布不均，易造成单侧支护大变形侵限。

2.      设计匹配偏差
支护参数与实际围岩级别不匹配，钢拱架型号偏小、间距过大，锚杆长度与打设角度未穿透松动圈，导致支护体系整体刚度不足；预留变形量设置偏小，无法容纳围岩正常变形量；对地下水、地应力等隐蔽工程因素预判不足，未采用针对性的加强支护方案。

3.      施工管控缺陷
开挖轮廓控制偏差，超挖或欠挖导致支护受力不均；钢拱架安装精度不足，拱脚悬空、连接不牢，喷射混凝土厚度不均、背后存在空腔；爆破震动频次过高，反复扰动围岩导致松动圈扩大；工序衔接滞后，初支封闭成环不及时，围岩变形长期不受约束。

4.      监测响应滞后
监控量测频次不足、数据反馈不及时，未能在变形初期采取加固措施；对变形速率与收敛量的预警阈值设置不合理，错过最佳处置窗口，导致变形持续发展最终侵限。

（二）侵限病害的核心危害

1.      结构安全风险
直接导致二次衬砌厚度不足，削弱结构整体承载能力与耐久性；侵限部位形成应力集中区，易引发衬砌开裂、渗漏水甚至结构失稳；钢架扭曲变形后受力体系破坏，无法有效传递围岩压力，存在突发垮塌隐患。

2.      运营功能受限
建筑限界不足直接影响隧道通行净空，不符合交通工程规范；后期运营阶段病害持续发展，将大幅提升养护成本与交通管制频次，严重时需封闭交通进行应急处治。

3.      工程经济损失
侵限处理需停工整改，延误施工工期，增加人工、材料与设备投入；若处置不当造成二次病害，将产生更高的返修成本与安全事故损失。

三、换拱处理的核心技术原则

换拱施工属于高风险作业，必须在保障围岩稳定与作业安全的前提下推进，特辰公司严格遵循四大技术原则：

1.      先支后拆，分级承载
拆除旧支护前必须完成超前预加固与临时支撑体系施作，确保围岩荷载有明确的传递路径，严禁无支撑状态下拆除原支护结构，始终保持支护体系的承载连续性。

2.      逐榀置换，短进快封
采用 “一榀一换、随拆随支” 的循环作业模式，单次拆除长度不超过一榀拱架间距，拆除后立即安装新拱架并喷射混凝土封闭，最大限度缩短围岩裸露时间，控制变形回弹。

3.      内外兼治，强化基础
不仅更换变形的支护结构，更通过径向注浆加固围岩松动圈、扩大拱脚受力面积、加强锁脚锚管等措施，从根源上提升围岩自稳能力与支护基础承载力，避免换拱后再次发生变形侵限。

4.      动态监测，信息施工
全过程实施监控量测，实时采集拱顶沉降、水平收敛、围岩压力与钢架应力数据，根据监测结果动态调整施工参数与工序节奏，实现施工全过程的可控化管理。

四、标准化施工工艺流程

（一）前期评估与施工准备

1.      侵限范围精准检测
采用三维激光扫描与全站仪断面测量相结合的方式，逐断面采集净空数据，精准划定侵限里程、侵限深度与分布范围，区分局部拱顶侵限、单侧边墙侵限与全环侵限类型，为方案设计提供数据依据。

2.      围岩与支护状态评估
通过地质雷达探测初支背后空腔、围岩松动圈厚度，结合地质勘察资料复核围岩级别；检查钢架变形形态、混凝土开裂程度，判定支护结构剩余承载力，确定是否需要先加固后换拱。

3.      施工资源筹备
根据换拱类型配置型钢拱架、注浆锚杆、喷射混凝土等材料，配备拱架安装台车、风镐、注浆设备、监测仪器等专用机具；完成作业人员专项安全技术交底，明确各岗位职责与应急处置流程。

（二）预加固与临时支撑体系施作

这是保障换拱作业安全的核心前置工序，直接决定施工风险等级：

1.      超前支护加固
在换拱段前方施作超前小导管或管棚，导管尾部与未侵限段拱架焊接牢固，形成纵向承载梁，承受拱部围岩压力，防止拆除过程中顶部围岩坍塌；小导管采用梅花形布置，循环搭接长度不小于 2m，注浆后形成超前加固拱壳。

2.      径向围岩注浆加固
对侵限段周边围岩打设中空注浆锚杆，采用分层、分次、间歇注浆工艺，填充围岩裂隙与初支背后空腔，固结松动岩体，形成厚度 3~5m 的加固圈，提升围岩自稳能力，同时减小后续拆除作业的围岩扰动影响。

3.      临时钢支撑补强
在侵限段全断面增设临时型钢支撑，从下台阶向拱顶分单元安装，单元间采用钢板螺栓连接，同步施作锁脚锚管，与原支护结构共同形成临时承载体系；对于大变形高风险段落，增设临时仰拱实现早封闭，增强整体受力性能。

（三）侵限支护拆除作业

严格执行 “分段分块、先上后下、先支后拆” 的拆除顺序：

1.      表层混凝土凿除
优先采用风镐人工凿除喷射混凝土，减少对围岩的震动扰动；若拱架与围岩粘结紧密，可采用微量松动爆破辅助拆除，严格控制单孔装药量，爆破前对周边支护进行覆盖防护，避免飞石损坏未拆除结构。

2.      旧拱架分段切割
混凝土凿除后，先切割拱架连接筋与网片，再按照拱顶→拱腰→边墙的顺序分段切割钢架，每段重量控制在吊装能力范围内；拆除过程中全程安排专职安全员旁站，观察围岩掉块、开裂等异常情况，发现隐患立即停止作业。

3.      侵限围岩扩挖修整
支护拆除后，对侵入限界的围岩进行扩挖修整，严格控制开挖轮廓，避免超挖增加围岩扰动；开挖完成后立即对裸露岩面进行初喷混凝土封闭，防止围岩风化剥落。

（四）新拱架安装与结构封闭

1.      新拱架精准安装
采用全站仪定位放线，严格控制拱顶高程、起拱线标高与隧道轴线偏差；新拱架型号与间距根据加固后围岩参数设计，通常采用比原设计高一等级的型钢，间距适当加密；拱架底部设置扩大拱脚垫板，增大受力面积，降低基底应力集中。

2.      连接与锁脚加固
相邻拱架间采用连接筋与钢筋网片焊接牢固，形成整体受力体系；每榀拱脚处施作锁脚锚管并注浆，将拱架与深部围岩锚固，有效控制拱架沉降与水平位移；锁脚锚管打设角度与长度严格按设计执行，确保锚固力达标。

3.      喷射混凝土封闭
拱架安装验收合格后，立即进行喷射混凝土作业，采用分层喷射工艺确保厚度均匀、密实无空洞；喷射混凝土强度等级不低于原设计，表面平顺，与周边未换拱段平顺衔接。

（五）注浆补强与质量验收

1.      背后注浆填充
对于初支背后空腔大于 30cm 的区域，预先预留注浆孔，支护封闭后进行回填注浆，填充空隙并提供被动围岩压力，使新支护与围岩紧密贴合共同受力；注浆压力与浆液配比严格管控，确保饱满度达到 95% 以上。

2.      全流程质量检验
换拱完成后，重新进行断面净空测量，确认符合设计限界要求；检测喷射混凝土强度、厚度与平整度，检查钢架安装偏差、锚杆抗拔力与注浆饱满度；通过不少于 7 天的监控量测，确认变形速率稳定在规范允许范围内，方可判定换拱合格。

五、关键技术管控要点

（一）线形与精度控制

新拱结构的线形精度直接决定后续二衬施工质量。特辰公司采用全站仪 + 精调激光指向仪的双控测量体系，将拱顶高程偏差控制在 ±10mm 以内，轴线偏差控制在 ±5mm 以内，确保全段面线形平顺，避免出现错台、突变等问题，为二次衬砌施工创造合格基础条件。

（二）围岩扰动控制

换拱本质是对已稳定的支护体系进行二次扰动，控制不当极易引发次生灾害。施工中严格控制单次拆除范围，禁止全环一次性拆除；优先采用机械与人工破除，减少爆破使用频次与装药量；对相邻未换拱段落采取保护措施，避免拆除作业影响周边结构稳定性。

（三）新旧结构衔接

换拱段与原支护段的衔接部位是受力薄弱环节。施工中采用台阶式过渡衔接，新旧拱架通过纵向连接筋焊接成整体，衔接段增设加密锚杆与注浆加固，实现应力的平滑传递，避免衔接处出现应力集中导致的二次变形开裂。

（四）防水体系处理

新旧支护结合部是隧道防水的薄弱点。换拱施工中同步修复防水层，采用搭接焊接工艺确保防水板连续完整，接缝处设置止水条或止水带；对拱部渗水点进行引排与封堵处理，杜绝渗漏水沿新旧结构缝隙侵入衬砌内部，保障隧道防水体系的完整性。

（五）注浆质量控制

注浆效果直接决定围岩加固成败。采用 “定量 + 定压” 双控标准，严格控制水灰比、注浆压力与扩散半径；通过注浆前后的地质雷达扫描对比，验证注浆饱满度与加固圈厚度；对关键部位进行钻孔取芯或声波检测，确保注浆加固达到设计预期。

六、安全风险管控体系

换拱作业属于隧道工程一级高风险工序，特辰公司建立了全维度安全管控体系：

1.      人员资质管控
爆破工、焊工、起重司机等特种作业人员 100% 持证上岗，所有作业人员必须经过三级安全教育与专项安全技术交底，考核合格后方可进场作业；每班配备专职安全员全程旁站，落实班前安全讲话制度。

2.      作业过程管控
严格执行作业审批制度，每循环换拱前必须确认前置加固工序验收合格；作业面设置应急逃生通道与应急物资，严禁交叉作业；洞内通风、照明、粉尘与有毒气体检测达标，保障作业环境安全。

3.      监测预警机制
建立 “人工巡检 + 自动化监测” 双重预警体系，对拱顶沉降、水平收敛、钢架内力、围岩压力等关键指标实时采集；设置三级预警阈值，变形速率超过预警值立即停工，启动加固预案，待变形稳定后方可恢复施工。

4.      应急处置保障
编制专项应急预案，配备应急物资与抢险队伍，定期组织应急演练；针对坍塌、突水、拱架失稳等典型风险制定专项处置流程，确保突发状况下能够快速响应、科学处置，最大限度降低事故损失。

七、行业应用场景与技术发展趋势

（一）主要应用场景

1.      山岭公路与铁路隧道
穿越软弱围岩、断层破碎带、高地应力区的隧道施工期大变形侵限处置，是换拱技术最主要的应用场景，占工程总量的 70% 以上。

2.      城市轨道交通隧道
浅埋暗挖隧道穿越软弱地层、周边建筑密集区，因地表沉降控制与施工偏差导致的初支侵限处理，对施工扰动控制要求更高。

3.      运营隧道病害处治
运营期隧道因围岩蠕变、衬砌劣化、水害侵蚀引发的结构变形侵限，需在不中断或少中断交通的条件下实施微创换拱加固。

4.      水利输水隧洞
高地应力软岩输水隧洞的大变形侵限处置，需兼顾结构承载力与防渗性能要求。

（二）行业技术发展趋势

1.      让压支护理念普及
传统刚性支护易被高地应力压溃，让压钢拱架、恒阻锚索等可控让压支护技术逐步推广，通过允许围岩可控变形释放应力，从源头降低换拱概率，部分工程应用后换拱率下降超 80%。

2.      数字化监测升级
三维激光扫描、光纤传感、物联网自动化监测系统的应用，实现了变形数据的实时采集与智能预警，大幅提升换拱施工的风险预判能力与管控精度。

3.      微创换拱技术发展
针对运营隧道与小范围侵限场景，局部套拱加固、内嵌式补强等微创技术不断成熟，无需全环拆除即可恢复结构承载力，大幅降低施工对运营的影响。

4.      分区精细化处治
通过对侵限围岩进行应力分区，划分核心承压区与应力松弛区，采用差异化加固与拆除策略，实现精准处治，减少不必要的围岩扰动与工程投入。

八、特辰技术服务优势

重庆特辰建筑加固工程有限公司依托多年结构加固与隧道病害处治经验，在初支侵限换拱领域形成了差异化服务能力：

•        方案定制能力：可针对不同地质条件、侵限类型与工程约束，定制局部换拱、全断面换拱、套拱补强等多元方案，兼顾安全性与经济性。

•        标准化施工管控：建立了完善的换拱施工工艺标准与质量管控体系，严格遵循国家与行业规范，确保每道工序可追溯、可检验。

•        安全保障体系：拥有经验丰富的专业施工队伍与成熟的安全管理机制，高风险作业全程可控，累计完成多项复杂地质条件下的换拱工程。

•        全周期服务能力：提供从检测评估、方案设计、专项施工到后期监测的一体化服务，一站式解决隧道初支侵限病害问题。
