隧道围岩加固工程技术服务

一、项目概述

隧道围岩加固是隧道工程建设与运维阶段的核心技术环节，其核心逻辑是通过工程技术手段改善围岩力学性能、提升岩体自承载能力，约束围岩变形与松动圈扩展，从而保障隧道结构长期稳定性与运营安全。不同于传统 “被动支撑” 的衬砌补强思路，现代围岩加固技术遵循 “主动控稳、刚柔并济” 的原则，将围岩本身视为隧道承载结构的核心组成部分，通过注浆、锚固、喷射支护等多元技术组合，充分调动岩体自身强度，实现隧道结构全生命周期的安全可控。

随着我国交通基建向深部复杂地层延伸，大埋深、高地应力、软弱破碎围岩、岩溶富水等极端工况日益增多，围岩大变形、掌子面坍塌、衬砌开裂等工程风险显著上升；同时大量既有隧道进入运维中期，围岩劣化、结构性能衰减问题逐步显现，围岩加固已成为隧道建设与维修加固领域的刚需技术方向。据行业统计，我国公路与铁路隧道中约 40% 的结构病害根源在于围岩稳定性不足，科学的围岩加固方案可使隧道维修周期延长 60% 以上，长期运维成本降低 40%，具有显著的工程价值与经济效益。

二、围岩加固的核心技术理念

（一）从被动支护到主动控稳的理念升级

传统隧道支护体系以钢拱架、模筑衬砌等刚性支撑为主，本质是 “围岩变形后被动抵抗”，面对软岩大变形、高地应力等工况易出现支护侵限、结构破坏等问题。现代围岩加固技术基于围岩稳定性主动控制理论，突破 “重支护、轻围岩” 的传统局限，通过超前预加固、预应力锚固、注浆改良等手段，在开挖扰动前或变形初期主动改善围岩力学参数，约束松动圈发展，将围岩从 “荷载源” 转化为 “承载单元”，实现变形全过程管控。

（二）分级适配与协同承载原则

围岩加固不存在通用方案，需基于围岩等级（Ⅰ-Ⅵ 级）、地质条件、病害类型与受力特征进行分级设计。其核心原则是实现 “强度耦合、刚度耦合、结构耦合”：通过表层支护与深部锚固协同、刚性支撑与柔性注浆互补，形成 “表面约束 - 中层加固 - 深部锚固” 的多层承载体系，既避免支护不足引发结构失稳，也防止过度支护造成工程浪费。

（三）全周期动态设计思想

围岩地质条件具有高度不确定性，加固方案需遵循动态设计原则。依托超前地质预报、施工期监控量测与运营期结构监测数据，实时掌握围岩应力演化与变形规律，动态调整加固参数与施工工序，实现 “地质判识 - 方案设计 - 施工实施 - 效果验证 - 参数优化” 的闭环管控，确保加固方案与实际工况精准匹配。

三、核心加固技术体系

（一）超前预加固技术体系

超前预加固是在隧道开挖前对掌子面前方围岩进行预处理的技术，主要用于软弱破碎、浅埋偏压、断层破碎带等自稳能力差的地层，从源头控制开挖扰动引发的围岩变形。

1.      超前小导管注浆加固
采用 Φ42-Φ108mm 无缝钢管，沿隧道拱部环向布设，外插角 10°-15°，单根长度 3-6m，通过压力注浆将水泥基或化学浆液注入围岩裂隙，胶结破碎岩体，形成连续加固拱。该技术施工灵活、设备通用性强，单米造价可控，适用于 Ⅳ、Ⅴ 级围岩的常规预加固，常与钢拱架配合形成 “管 - 架 - 浆” 协同支护体系，可将围岩收敛速率控制在 5mm/d 以内。

2.      管棚超前支护加固
采用 Φ89-Φ159mm 大直径钢管，沿隧道轮廓线打入前方地层，配合注浆形成刚性防护棚结构，单根长度可达 10-40m，整体抗弯刚度远高于小导管。适用于浅埋段、下穿构筑物、大面积破碎带等沉降控制要求极高的工况，可有效阻挡围岩掉块与坍塌，严格控制地表沉降量，是高风险隧道段的核心预加固手段。

3.      超前围岩深孔预注浆
通过在掌子面或隧道周边钻设深孔，采用高压注浆对大范围围岩进行整体改良，注浆深度可达 20-50m，扩散半径 1-3m。该技术可大幅提升围岩整体性与抗渗性，适用于岩溶富水、断层破碎带、极软岩等极端复杂地层，兼具围岩加固与止水双重功效，是解决涌水、大变形等重大风险的核心技术。

4.      水平旋喷桩加固
利用高压旋喷工艺在隧道周边形成连续的水泥土桩体拱壳，桩体直径 0.6-1.2m，强度可达 2-5MPa，形成具有高抗弯强度的预支护结构。适用于砂土、卵石、软土等松散无粘结力地层，弥补常规注浆扩散不均的缺陷，加固后围岩自立性显著提升。

（二）初期支护与围岩主动加固技术

该类技术在隧道开挖后立即实施，通过锚固、喷射支护等手段快速约束围岩变形，充分调动浅层与中层围岩的承载能力，是新奥法施工体系的核心组成部分，也是既有隧道围岩补强的常用技术路径。

1.      系统锚杆加固技术
通过向围岩内部打入锚杆，将表层松动岩体与深部稳定岩体锚固为整体，形成组合梁与悬吊效应，抑制围岩开裂与松动。主流类型包括中空注浆锚杆、砂浆锚杆、自进式锚杆等，常规直径 Φ22-Φ32mm，长度 2-6m，按梅花形布设。其中预应力锚杆可主动施加预紧力，在变形初期即提供支护阻力，相比普通锚杆变形控制效果提升 30% 以上，广泛应用于高地应力段围岩加固。

2.      锚索深度加固技术
针对大埋深、高地应力软岩大变形工况，采用长度 8-20m 的预应力锚索，将支护荷载传递至深部稳定岩层，实现 “深部锚固、表层约束” 的协同作用。典型如 NPR 锚网索高应力补偿技术，可施加 350kN 以上高预应力，半小时内即可发挥锚固作用，有效补偿开挖引发的应力释放，将围岩最大变形量控制在规范允许范围内，是解决软岩大变形的核心技术方案。

3.      锚喷网联合支护
以喷射混凝土为表层封闭载体，搭配钢筋网与锚杆体系，形成柔性整体支护结构。喷射混凝土可快速封闭围岩，防止风化与掉块；钢筋网分散应力、抑制裂缝扩展；锚杆提供深部锚固力。三者协同作用，兼具及时性、柔韧性与整体性，是各级围岩初期支护的标准配置。现代湿喷工艺采用早强、纤维增强混凝土，2 小时强度可达 10MPa 以上，大幅提升支护时效性。

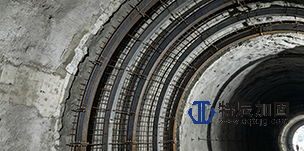

4.      钢拱架刚性补强
采用工字钢、H 型钢或格栅拱架，沿隧道纵向按间距布设，与锚喷体系结合形成刚柔并济的支护结构。适用于 Ⅴ、Ⅵ 级软弱围岩及大变形段，提供即时刚性支撑，控制围岩急剧变形。创新型 “锚索 + 钢带牵引” 复合支护，将钢拱架与深部锚索通过钢带连接，把被动支撑转化为主动牵引，进一步提升破碎围岩整体性，有效解决高地应力段掉块与侵限问题。

（三）运营期围岩补强加固技术

针对既有隧道运营过程中出现的围岩劣化、衬砌背后脱空、松动圈扩大等病害，采用非开挖或少开挖方式进行围岩补强，恢复结构承载能力。

1.      衬砌背后注浆加固
通过在衬砌上钻孔，向衬砌与围岩间隙、围岩松动圈注入水泥浆或改性环氧浆液，填充脱空区域，胶结松动岩体，恢复围岩与衬砌的共同受力状态，同时治理衬砌渗漏水。该技术对运营干扰小，是既有隧道日常维修加固的最常用手段。

2.      径向锚杆 / 锚索补强
从衬砌内向围岩径向施作加长锚杆或预应力锚索，穿透松动圈锚固于稳定岩体，提升围岩整体抗滑与抗变形能力。适用于衬砌开裂、围岩收敛超限等病害的加固治理，可在不破坏原有衬砌结构的前提下大幅提升结构安全储备。

3.      围岩裂隙注浆改良
针对围岩节理发育、破碎化导致的性能衰减，通过定向钻孔高压注浆，充填岩体裂隙，提升围岩完整性与弹性模量，从本质上改善围岩力学参数，适用于岩质隧道的长期性能恢复。

四、标准化施工全流程管控

（一）前期检测评估阶段

正式加固前，通过地质雷达探测、钻孔取芯、围岩变形监测、结构无损检测等手段，全面排查围岩等级、松动圈范围、裂隙发育程度、衬砌脱空情况及病害成因，结合原始勘察与设计资料，建立围岩力学模型，明确加固目标与控制指标，为方案设计提供精准依据。

（二）专项方案设计阶段

依据检测评估结果，遵循《公路隧道加固技术规范》（JTG/T 5440-2018）、《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）等标准，采用数值模拟与工程经验结合的方式，确定加固技术组合、参数选型与施工工序，编制专项施工方案与安全专项方案，确保方案技术可行、经济合理、安全可控。

（三）现场施工实施阶段

严格按照 “先探测、后加固、分序施工、闭环验证” 的原则组织施工：

1.      施工准备：材料进场检验、设备标定、施工放样与技术交底；

2.      钻孔作业：严格控制孔位、孔深、角度偏差，孔位偏差控制在 ±150mm 以内，孔深偏差 ±50mm；

3.      锚固 / 注浆作业：按配比制备浆液，控制注浆压力与注浆量，确保注浆饱满、锚固密实；

4.      支护施作：按规范要求完成喷射混凝土、钢拱架安装等工序，保证各结构层紧密贴合；

5.      每循环施工完成后进行质量初检，合格后方可进入下一循环。

（四）监控量测与动态调整

施工全过程布设监控量测系统，对拱顶沉降、周边收敛、围岩内部位移、锚杆轴力等关键指标进行实时监测，数据分析频率不低于 1 次 / 天。当变形速率或累计值超过预警值时，立即分析原因，动态调整加固参数与施工工序，必要时采取补强措施，确保施工过程安全。

（五）验收与效果评估

施工完成后，依据规范开展专项验收，检测内容包括锚杆抗拔力、注浆饱满度、喷射混凝土强度与厚度、围岩变形速率等。其中锚杆抗拔力每 300 根抽样不少于 3 根，单根最低值不低于设计值的 90%；喷射混凝土平均厚度不小于设计值，最小厚度不低于设计值的 90%。验收通过后出具加固效果评估报告，建立长期运维档案。

五、质量管控核心标准与依据

（一）核心执行规范

•        《公路隧道加固技术规范》（JTG/T 5440-2018）

•        《公路隧道施工技术规范》（JTG/T 3660-2020）

•        《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）

•        《公路工程质量检验评定标准 第一册 土建工程》（JTG F80/1-2017）

•        《隧道工程安全技术规范》（JTG 60-2019）

（二）关键质量控制点

1.      材料质量控制：所有加固材料（锚杆、钢管、水泥、外加剂、钢型材等）均需具备出厂合格证与进场复验报告，浆液配合比通过试验确定，随拌随用，初凝前用完。

2.      钻孔精度控制：严格把控孔位、孔深、角度三项核心参数，遇水易软化地层采用高压风清孔，严禁水洗，避免围岩遇水劣化。

3.      注浆过程控制：采用定量与定压双控原则，注浆压力稳定在设计范围，注浆量达到理论值的 80% 以上且压力稳定时方可结束，杜绝注浆不饱满或漏浆问题。

4.      锚固力控制：预应力锚杆 / 锚索严格控制张拉应力与锁定值，按规范要求进行分级张拉，确保预应力有效传递至围岩。

六、典型适用场景与工况

隧道围岩加固技术广泛应用于公路、铁路、市政轨道交通、水利水电等各类隧道工程，覆盖建设与运维全周期，典型适用场景包括：

•        软弱破碎围岩、断层破碎带、岩溶富水区等复杂地质段的施工预加固；

•        大埋深高地应力隧道的软岩大变形控制；

•        浅埋偏压隧道、下穿既有构筑物段的沉降控制；

•        既有隧道围岩劣化、衬砌开裂、背后脱空等病害维修加固；

•        隧道改扩建、断面扩大工程中的围岩稳定性保障；

•        隧道塌方、大变形等工程事故的应急处置与修复。

七、行业技术发展趋势

（一）智能化与数字化深度融合

未来围岩加固将全面向数字化转型，通过超前地质预报智能装备、围岩变形实时感知系统、BIM+GIS 协同管理平台，实现地质条件精准判识、加固参数智能优化、施工过程可视化管控。结合机器学习算法，可基于监测数据预测围岩变形趋势，自动调整加固方案，真正实现全流程智慧化管控。

（二）新型材料与装备持续升级

高性能早强喷射混凝土、纤维增强复合材料、高恒阻大变形锚索等新型材料逐步普及，大幅提升加固结构的力学性能与耐久性；钻锚注一体机、智能拱架安装机等成套专用装备的应用，推动施工从人工作业向机械化、自动化转型，既提升施工效率，也改善作业环境、降低安全风险。

（三）绿色低碳与长期性能导向

行业正逐步从 “短期强度满足” 向 “长期性能耐久” 转变，环保型注浆材料、低能耗施工工艺得到推广；同时加固设计更加注重全生命周期成本，通过提升围岩自身稳定性减少后期维修频次，降低隧道全周期运维能耗与碳排放，契合基建行业绿色发展方向。

八、特辰建筑加固技术优势

重庆特辰建筑加固工程有限公司深耕隧道与地下工程加固领域，拥有成熟的围岩加固技术体系与丰富的工程实践经验，可为客户提供 “检测评估 - 方案设计 - 现场施工 - 验收运维” 一体化服务：

•        技术团队具备多年公路、铁路隧道加固工程经验，精通各类复杂地质条件下的围岩加固方案设计，擅长针对软岩大变形、衬砌脱空、围岩劣化等疑难病害提供定制化解决方案；

•        严格遵循国家与行业规范标准，建立全流程质量管控体系，核心工序专人负责，关键指标 100% 检验，确保加固效果达标、结构安全可靠；

•        配备成套专业施工设备与标准化作业班组，施工组织高效，可兼顾施工质量、进度与安全，最大程度降低对隧道正常运营的干扰；

•        坚持 “主动加固、标本兼治” 的技术理念，不仅解决表层病害，更从围岩本质入手提升结构稳定性，保障工程长期使用性能。
