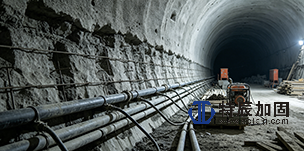

隧道仰拱下沉治理工程技术服务

一、项目概述

仰拱作为隧道结构体系中至关重要的反向拱形承载构件，承担着将上部衬砌荷载均匀传递至基底围岩、约束底部围岩变形、封闭支护结构受力环的核心功能，是保障隧道整体结构稳定与行车安全的基础防线。随着我国交通路网向山区纵深延伸，大量早期建成的隧道受限于当时勘察精度、设计标准与施工工艺水平，在长期运营过程中逐步暴露出仰拱下沉、开裂、底鼓、基底脱空等结构性病害，已成为影响隧道服役安全的主要风险源之一。

隧道仰拱下沉并非单一的结构变形问题，而是地质条件、水理作用、荷载累积与结构劣化多因素耦合作用的结果。若未能及时开展系统性治理，下沉量持续发展将引发路面起伏不平、衬砌环向开裂、边墙内移等连锁病害，严重时可导致轨道几何形位失准、路面结构断裂，直接威胁行车安全，甚至诱发结构性坍塌事故。重庆特辰建筑加固工程有限公司依托多年地下工程加固实践经验，构建了 "检测评估 — 靶向设计 — 精准施工 — 长效监测" 的全链条仰拱下沉治理技术体系，可针对不同地质条件、病害程度与运营限制制定差异化解决方案，在最大限度降低交通影响的前提下恢复隧道结构承载能力。

二、仰拱下沉病害成因深度解析

（一）地质与水理作用：病害发生的根本内因

基底围岩力学性质劣化是仰拱下沉最核心的诱因。在软岩、泥岩、破碎带及黄土等不良地质区段，围岩本身承载力偏低，且具有显著的流变特性，在长期恒定荷载作用下会产生缓慢的塑性变形与蠕变沉降。与此同时，地下水的反复侵蚀起到了关键的催化作用：一方面，地下水渗入基底后软化岩土颗粒间胶结结构，大幅降低围岩内摩擦角与黏聚力，形成 "软化 — 承载力下降 — 沉降加剧" 的恶性循环；另一方面，地下水位波动产生的渗透压力会持续淘蚀基底细颗粒物质，逐步形成隐伏空洞，最终引发仰拱结构突发性不均匀沉降。

（二）设计与施工缺陷：病害发展的前置条件

早期隧道建设中普遍存在 "重拱顶、轻基底" 的认知偏差，仰拱结构设计偏于保守不足。部分工程为简化施工采用平坦式仰拱或减小矢跨比，导致结构受力不合理，拱脚位置出现显著应力集中，加速墙脚下沉与仰拱整体变形。施工环节的质量管控缺位进一步放大了结构风险：基底虚渣清理不彻底、仰拱混凝土浇筑不密实、钢筋保护层厚度不足、回填层违规采用片石填充等问题，都会削弱仰拱整体承载性能，为后期沉降病害埋下隐患。

（三）运营荷载与环境累积：病害加速的外部驱动

重载交通的反复碾压、列车动荷载的长期疲劳作用，会使仰拱结构内部产生累积损伤，混凝土强度逐步衰减，微裂缝持续扩展贯通。尤其在货运通道与重载铁路隧道中，车辆动载产生的基底附加应力远大于设计预期，加速了基底围岩的压密沉降与结构疲劳破坏。此外，隧道排水系统淤塞失效导致仰拱长期处于高水压环境，以及冻融循环、盐蚀等环境作用，都会持续劣化结构性能，缩短病害发展周期。

三、核心治理技术体系

针对不同下沉量级、地质条件与运营管控要求，特辰加固形成了四大类差异化治理技术路径，可实现从轻微沉降到重度结构性损坏的全覆盖处置。

（一）隧底注浆加固技术

适用于下沉量较小（≤50mm）、基底存在脱空或软弱夹层的轻中度病害区段。通过在仰拱顶面按梅花形布置钻孔，采用钢花管将水泥基浆液定向注入基底松散岩体与脱空区域，利用浆液的渗透、充填与压密作用恢复围岩整体性，提高基底承载力，同时填充衬砌与围岩间空隙，使二者重新形成协同受力体系。该技术无需破除原有仰拱结构，施工占地小、对交通干扰少，是运营期隧道仰拱下沉治理的首选微创方案。

实际应用中根据地质条件可选用普通水泥浆、超细水泥浆或改性化学浆液，注浆压力严格控制在 0.4~1.0MPa 区间，采用分级间歇注浆工艺避免浆液窜入排水系统。注浆完成后通过钻芯取样与地质雷达扫描双重验证加固效果，确保基底密实度与承载力达标。

（二）微型钢管桩复合加固技术

针对下沉量较大、基底软弱层较厚的中重度病害，采用微型钢管桩与仰拱加厚相结合的复合加固方案。先分段破除原有仰拱结构，在基底垂直打设微型钢管桩深入稳定持力层，将上部荷载通过桩体直接传递至深部坚硬岩层，从根本上解决基底承载力不足问题；随后在桩顶设置型钢底横撑形成空间受力框架，再浇筑新仰拱结构，并通过传力锚杆与两侧拱脚刚性连接，重构完整的封闭受力环。

该技术兼具地基加固与结构补强双重效能，单桩承载力可控性强，且施工设备体积小，可在隧道有限空间内灵活作业，特别适用于富水软岩、岩溶发育等复杂地质条件下的仰拱下沉治理。

（三）仰拱整体拆换重构技术

对于仰拱结构严重破损、开裂贯通、下沉变形超限且丧失主要承载能力的区段，采取全断面拆换重构方案。按照 "分段跳槽、先支后拆、左右对称" 的原则，逐段拆除病害仰拱及填充层，彻底清理基底虚渣与软化岩体，重新施作钢筋混凝土仰拱结构。施工过程中同步优化仰拱矢跨比，加大结构曲率以改善受力状态，同步升级排水系统与防水构造，从结构形态层面消除下沉复发的可能性。

拆换施工严格控制单次作业长度，一般不超过 3 米，并设置临时支撑体系保障作业期间结构稳定，避免因拆除引发上部衬砌次生变形。新仰拱采用 C35 及以上强度等级的防水混凝土，配置双层双向钢筋，确保结构整体强度与耐久性满足长期运营要求。

（四）锁脚补强与横向约束技术

当下沉伴随拱脚下移、边墙内挤等连锁变形时，需同步实施拱脚锁固与横向约束措施。在两侧拱脚位置打设大直径锁脚钢管并注浆，强化拱脚锚固力，阻断墙脚下沉传导路径；同时在仰拱底部设置型钢横撑，抵消两侧围岩向内的挤压变形，维持结构几何形位稳定。该技术通常与其他加固方案组合使用，形成 "竖向承载 + 横向约束" 的立体加固体系，有效控制病害的多维发展。

四、标准化施工工艺流程

第一步：病害专项检测与评估

进场后采用地质雷达扫描、超声波检测、钻芯取样、沉降观测等多种手段，全面查明下沉范围、沉降量级、基底脱空分布、围岩状况及结构破损程度，结合地质勘察资料进行病害成因诊断与安全风险评级，为方案设计提供精准数据支撑。

第二步：靶向方案设计

依据检测评估结果，遵循 "安全可靠、技术先进、经济合理、干扰最小" 的原则制定专项治理方案，明确技术路径、材料参数、施工工序与质量控制标准。对重大复杂病害组织专家论证，确保方案的科学性与可实施性。

第三步：分阶段有序施工

严格按照获批方案组织施工，落实 "先防护后作业、先加固后拆除" 的安全原则。施工过程全程进行结构变形监测，实时掌握沉降与收敛数据，一旦数据超限立即调整施工参数，确保施工期间隧道结构安全。

第四步：质量验收与效果验证

施工完成后，按照《公路隧道加固技术规范》（JTG/T 5440-2018）等相关标准开展分项验收，通过外观检查、强度检测、密实度扫描与持续沉降观测等多维度验证治理效果，确保各项指标达到设计要求。

第五步：长效监测与运维建议

验收交付后提供一定周期的沉降跟踪监测服务，并出具运维养护建议，指导管养单位建立定期巡检机制，保障隧道长期服役安全。

五、质量管控与安全保障

（一）全流程质量管控体系

建立 "材料进场检验 — 工序交接验收 — 隐蔽工程旁站 — 成品综合检测" 的四级质量管控机制。所有加固材料均具备出厂合格证并进场复检，关键工序实行技术交底与旁站监理制度，隐蔽工程留存完整影像资料，每道工序验收合格后方可进入下一道施工环节。

（二）施工安全保障措施

针对运营隧道半幅施工、夜间天窗点作业等特殊工况，制定专项交通组织与安全防护方案，严格落实作业区警示、人员防护与应急值守制度。配备专职安全员全程巡查，定期开展应急演练，确保施工过程零安全事故。

（三）规范依据

严格遵循《公路隧道加固技术规范》（JTG/T 5440-2018）、《公路隧道施工技术规范》（JTG/T 3660-2020）、《混凝土结构加固设计规范》（GB 50367-2013）等国家与行业标准，所有施工行为均在规范框架内实施。

六、技术优势与行业价值

（一）微创高效，大幅降低运营影响

优先采用非破拆式注浆加固等微创技术，减少对原有结构的破坏，施工速度快、场地占用少，可最大限度压缩封道作业时间，尤其适用于交通流量大、难以长时间封闭的干线隧道。

（二）标本兼治，从根源消除病害风险

摒弃 "表面修补" 的治标思路，坚持 "加固基底 + 补强结构 + 优化排水" 三位一体的系统治理，既解决已发生的沉降变形，又消除导致病害复发的地质与水理诱因，确保治理效果的长效性。

（三）定制化方案，适配多元工程场景

针对公路隧道、铁路隧道、市政隧道的不同断面形式与运营特点，以及软岩、黄土、岩溶、富水等各类地质条件，灵活组合多种技术手段，提供最具性价比的定制化解决方案。

（四）数字化管控，保障施工精准度

引入地质雷达、光纤监测等数字化检测手段，实现病害定位精准化、施工过程可视化、治理效果可量化，有效避免盲目施工与过度加固，提升工程精细化水平。

七、适用范围

本技术服务适用于各类运营期与在建隧道的仰拱下沉病害治理，主要涵盖以下场景：

•        公路隧道、铁路隧道、市政地下通道的仰拱沉降、底鼓、开裂整治

•        软岩、泥岩、破碎带、黄土等不良地质区段隧底加固

•        基底脱空、空洞充填与围岩补强

•        仰拱结构破损拆换与承载力提升

•        隧道改扩建中的仰拱加固与升级
