隧道衬砌结构补强工程技术服务

一、行业背景与技术价值

随着我国公路、铁路交通网络的持续完善，隧道工程已成为山区交通基础设施的核心组成部分。截至 2025 年，全国公路隧道数量已突破 2.5 万座，总里程超过 3.2 万公里，其中运营年限超过 15 年的隧道占比达 42%。大量早期建设的隧道在长期荷载作用、围岩蠕变、水蚀侵蚀及重载交通反复冲击下，衬砌结构普遍出现开裂、脱空、强度衰减、渗漏水等病害，严重威胁运营安全与结构使用寿命。

隧道衬砌作为围岩支护体系的最后一道安全屏障，其结构完整性直接决定隧道整体承载能力。传统的 "病害出现后被动修补" 模式已无法满足现代交通的安全运营要求，衬砌结构补强技术通过主动提升结构承载力、恢复结构整体性、延缓病害发展，成为隧道养护维修领域的核心技术方向。依据《公路隧道加固技术规范》（JTG/T 5440-2018），衬砌补强需遵循 "安全优先、标本兼治、耐久可靠、少扰运营" 的基本原则，在不中断或少中断交通的前提下实现结构性能的系统性提升。

重庆特辰建筑加固工程有限公司深耕隧道结构加固领域，融合混凝土结构加固与地下工程支护两大技术体系，形成了集检测评估、方案设计、精准施工、效果验证于一体的全链条衬砌补强解决方案，广泛应用于高速公路、铁路、市政及水利隧道的维修加固工程。

二、隧道衬砌病害体系与成因深度解析

（一）典型病害分类与危害等级

衬砌结构病害按表现形式可分为四大类，各类病害往往伴生出现，形成连锁劣化效应：

1.      衬砌裂损病害
按裂纹走向分为纵向裂纹、环向裂纹与斜向裂纹三类，其中纵向裂纹占比约 80%，对结构整体性破坏最为严重。按力学特征可划分为受弯张口型、受压闭口型、受剪错台型及收缩裂纹四种。当衬砌被多向裂纹切割成块状时，极易发生局部掉块甚至坍塌，是运营隧道的首要安全隐患。

2.      结构厚度与强度不足
建设期岩体欠挖、模板定位偏差、混凝土振捣不密实等因素，导致衬砌实际厚度低于设计值、混凝土强度不达标。运营期在围岩压力持续作用下，薄强不足区域逐渐成为结构薄弱面，引发应力集中与渐进式破坏。

3.      衬砌背后空洞与脱空
拱顶、拱腰及施工缝位置为高发区域。初期支护平整度不足、防水板张挂过紧、混凝土浇筑压力不足等是主要成因。背后空洞使衬砌丧失围岩支撑，形成 "悬空受力" 状态，大幅降低结构安全储备，同时为地下水汇集提供空间，加速渗漏水与钢筋锈蚀发展。

4.      渗漏水与化学侵蚀
地下水通过衬砌裂隙、施工缝及蜂窝麻面渗入洞内，不仅恶化行车环境，更会溶解混凝土中钙质、锈蚀内部钢筋，导致结构强度持续衰减。在高矿化度、硫酸盐及酸性水环境下，侵蚀速度呈指数级上升，严重时可使衬砌混凝土在 10-15 年内丧失承载能力。

（二）病害成因的多维度分析

衬砌病害的产生是地质条件、设计标准、施工质量与运营荷载共同作用的结果：

•        地质内因：围岩蠕变变形、膨胀性围岩体积变化、地下水压力波动、岩溶发育等地质条件变化，使衬砌实际受力状态偏离设计假定；

•        建设期遗留：超挖回填不密实、防水板破损、混凝土养护不到位、止水带安装偏移等施工质量缺陷，为后期病害埋下隐患；

•        运营期劣化：重载交通反复振动、冻融循环作用、除冰盐化学侵蚀、车辆火灾高温冲击等，加速衬砌材料老化与结构损伤；

•        设计标准差异：早期建设隧道设计荷载标准偏低，安全储备不足，难以适应当前大流量、重载化的交通运营需求。

三、衬砌结构补强核心技术体系

针对不同病害类型与严重程度，重庆特辰构建了分级分类的补强技术矩阵，实现从表层修复到结构体系增强的全场景覆盖。

（一）粘贴钢板（钢带）加固技术

技术原理：采用改性环氧树脂胶粘剂将钢板牢固粘贴于衬砌内表面，通过钢板与原结构的协同受力，显著提升衬砌抗弯、抗剪承载力，抑制裂缝扩展。

技术特点：

•        补强效率高，可使衬砌抗弯承载力提升 30%-60%，适用于纵向受力裂缝的集中补强；

•        占用净空小，钢板厚度通常为 4-8mm，对隧道建筑限界影响极小；

•        施工速度快，采用干作业方式，无需大型设备，适合半幅通行的作业环境；

•        耐久性可靠，配套防腐涂装体系可确保 30 年以上使用寿命。

适用场景：衬砌抗弯承载力不足、纵向裂缝发育、局部应力集中区域的补强加固，尤其适用于拱腰、边墙等受弯控制部位。

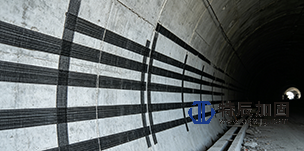

（二）碳纤维复合材料加固技术

技术原理：利用碳纤维布（CFRP）的超高抗拉强度，通过专用浸渍胶粘贴于衬砌表面，形成新的复合受力体系，约束混凝土变形，提高结构延性与承载能力。

技术特点：

•        高强轻质，碳纤维抗拉强度可达普通钢材的 8-10 倍，自重仅为钢板的 1/5；

•        耐腐蚀性能优异，在潮湿、高腐蚀环境下性能稳定，无需后期防腐维护；

•        柔韧性好，可适应曲面、不规则基面，完美贴合隧道弧形衬砌表面；

•        施工便捷，材料可现场裁剪，无需大型起重设备，对交通干扰小。

适用场景：裂缝封闭补强、衬砌抗震加固、腐蚀环境下的结构增强，以及净空受限无法采用钢板加固的工程场景。

（三）喷射混凝土补强技术

技术原理：在原衬砌表面喷射一定厚度的钢纤维混凝土或高性能混凝土，内置钢筋网与锚杆，形成新的衬砌组合结构，整体提升截面承载力与刚度。

技术特点：

•        整体性强，新增结构与原衬砌通过植筋、凿毛及界面剂实现可靠粘结，形成共同受力体系；

•        适用范围广，可同时解决衬砌厚度不足、强度偏低、裂缝密集等多种病害；

•        耐久性好，钢纤维混凝土抗裂、抗冲击性能优异，能有效抵御围岩压力与车辆振动；

•        可根据病害程度灵活调整喷射厚度，通常为 8-20cm，兼顾补强效果与净空要求。

适用场景：衬砌大面积劣化、多病害并存、承载力严重不足的段落，以及背后空洞回填后的结构补强。

（四）套衬加固技术

技术原理：在原有衬砌内部施作一层钢筋混凝土套衬，通过锚杆与原结构及围岩连接，形成 "初期支护 + 原二衬 + 新套衬" 的多层复合支护体系，大幅提升整体承载能力。

技术特点：

•        补强幅度最大，可使隧道结构承载力提升一倍以上，适用于严重病害段落；

•        结构整体性好，能有效约束围岩变形，控制衬砌裂缝进一步发展；

•        防水性能同步提升，新套衬可重构隧道防水体系，根治渗漏水顽疾；

•        使用寿命长，新浇混凝土设计使用年限与新建隧道一致，可达 100 年。

适用场景：衬砌严重破损、围岩持续变形、原结构安全储备严重不足的隧道加固工程，是重度病害的终极解决方案。

（五）锚杆 + 注浆联合补强技术

技术原理：通过径向锚杆深入围岩内部，配合衬砌背后注浆充填空洞、加固围岩，将衬砌荷载有效传递至深部稳定岩体，从 "改善围岩 - 增强结构" 双维度提升支护体系安全性。

技术特点：

•        标本兼治，既加固围岩又增强衬砌，从荷载源头解决结构受力问题；

•        针对性强，可对拱顶空洞、边墙背后不密实等隐蔽病害进行精准处置；

•        不占用净空，主要作业在衬砌内部与围岩中完成，洞内建筑限界零侵占；

•        可与其他补强技术组合使用，形成 "围岩加固 + 衬砌增强" 的综合方案。

适用场景：衬砌背后大面积空洞、围岩松动圈扩大、衬砌因围岩变形产生的结构性裂缝等病害的处治。

四、标准化施工工艺流程

隧道衬砌补强施工具有空间受限、交通干扰大、安全要求高的特点，重庆特辰建立了 "检测先行、方案定制、闭环管控、效果验证" 的全流程标准化作业体系。

（一）前期检测与评估阶段

1.      结构病害普查：采用人工排查结合地质雷达、超声波检测、激光断面扫描等技术手段，全面查明衬砌裂缝分布、厚度、背后空洞、混凝土强度等指标；

2.      结构验算分析：基于检测数据建立数值模型，验算衬砌实际承载力，评估病害等级与安全风险，确定补强优先级；

3.      方案优化设计：结合病害特征、交通组织条件、工期要求，比选多种补强技术组合，制定最优技术方案。

（二）施工准备与基面处理

1.      施工区域交通导改与安全防护，布设照明、通风及监测设备；

2.      衬砌表面凿毛处理，清除松动混凝土、浮浆及油污，露出新鲜骨料面；

3.      裂缝开槽、埋管，对渗漏水点进行先行封堵引排；

4.      植筋钻孔与锚杆孔位布设，确保孔位、角度、深度符合设计要求。

（三）补强施工作业

根据选定技术路线执行对应工序，核心质量控制点包括：

•        粘贴类加固：界面处理粗糙度、胶粘剂配比与涂覆厚度、钢板 / 碳纤维粘贴密实度、固化时间控制；

•        喷射混凝土：基面湿润度、喷头距离与角度、分层喷射厚度、养护条件；

•        注浆作业：注浆压力控制、浆液配比、注浆顺序、结束标准判定；

•        钢筋作业：植筋深度、锚固剂饱满度、钢筋网搭接长度、保护层厚度。

（四）质量验收与效果验证

1.      外观检查：表面平整度、空鼓率、裂缝闭合情况；

2.      无损检测：粘结强度抽检、混凝土强度回弹、注浆密实度雷达复测；

3.      性能验证：关键部位应力监测、变形观测，验证补强效果是否达到设计目标。

五、质量管控与技术标准

（一）执行规范体系

所有施工严格遵循国家及行业现行标准：

•        《公路隧道加固技术规范》JTG/T 5440-2018

•        《混凝土结构加固设计规范》GB 50367-2013

•        《公路隧道养护技术规范》JTG H12-2022

•        《锚杆喷射混凝土支护技术规范》GB 50086-2015

•        《公路工程质量检验评定标准》JTG F80/1-2017

（二）关键质量指标

（三）全过程质量追溯

建立 "一工序一验收、一段落一档案" 的质量追溯体系，每道工序留存影像资料与检测数据，关键部位植入永久监测点，为业主提供可追溯、可验证的工程质量保障。

六、技术优势与行业价值

（一）差异化技术优势

1.      病害诊断精准化：融合地质雷达、红外热成像、超声波层析等多源检测技术，实现隐蔽病害的精准定位与量化评估，避免 "过度加固" 或 "补强不足"；

2.      技术方案定制化：不采用单一技术包打天下，根据病害等级、功能需求、工期约束、预算条件匹配最优技术组合，实现技术经济性最大化；

3.      施工组织精细化：针对运营隧道 "边通行、边施工" 的特点，开发夜间天窗作业、半幅交替施工等工法，最大限度降低对交通运营的影响；

4.      材料性能前沿化：与科研院所合作开发高韧性环氧胶粘剂、改性碳纤维复合材料、超早强喷射混凝土等新型材料，提升补强效果与耐久性。

（二）工程应用价值

•        安全价值：系统性提升衬砌结构承载力与整体性，消除掉块、坍塌等安全隐患，保障隧道运营安全；

•        经济价值：相比拆除重建，补强加固可节约 60%-80% 的工程投资，且工期缩短 70% 以上，全生命周期效益显著；

•        社会价值：大幅减少施工对交通的干扰，避免隧道长期封闭带来的社会经济损失，保障路网畅通；

•        环保价值：最大限度利用原有结构，减少建筑垃圾产生与新材料消耗，符合基础设施绿色低碳发展方向。

七、适用场景与工程范围

本技术服务广泛适用于各类隧道工程的衬砌结构补强：

•        公路隧道：高速公路、国省干线、农村公路隧道的维修加固与提质升级；

•        铁路隧道：普速铁路、高速铁路、地铁及轻轨隧道的结构补强与病害整治；

•        市政隧道：城市下穿隧道、人行隧道、综合管廊隧道的维修加固；

•        水利隧道：输水隧洞、导流洞、泄洪洞的衬砌修复与结构增强；

•        其他隧道：矿山巷道、国防坑道等地下工程的结构补强。
