设计服务——加装电梯结构专项设计

加装电梯结构专项设计

行业背景与万亿级市场机遇

民生工程与政策双轮驱动

随着我国人口老龄化程度持续加深（第七次人口普查数据显示 65 岁及以上人口占比达 14.2%），既有多层住宅 "上下楼难" 已成为制约老年人生活品质的突出民生问题。国家将加装电梯纳入城镇老旧小区改造重点内容，《"十四五" 国家老龄事业发展和养老服务体系规划》《城市居住社区建设补短板行动方案》等政策持续强化顶层设计，31 个省市均已出台地方性补贴与审批简化措施，单台最高补贴达 25 万元，显著降低居民出资压力。

万亿级市场空间加速释放

截至 2025 年，全国 2000 年前建成的多层住宅约 170 亿平方米，涉及约 17 万个老旧小区、超 3000 万套住房，其中具备加装条件的单元楼保守估计超过 500 万部，潜在市场规模高达万亿元级别。目前全国已完成加装电梯约 32.5 万部，市场渗透率不足 7%，未来 5-10 年将迎来行业发展的黄金窗口期。

加装电梯结构设计：项目成败的核心环节

结构设计的决定性作用

加装电梯并非简单的设备安装，而是对既有建筑进行的重大结构改造工程。结构专项设计直接决定了：

•        结构安全：电梯井道自重约 30-50 吨，加上运行动荷载，对既有建筑地基、墙体和梁柱承载力提出严峻考验

•        施工可行性：合理的结构方案能够有效解决空间狭窄、管线复杂、施工扰民等难题

•        项目成本：优化的结构设计可降低材料用量和施工难度，节省工程造价 15%-25%

•        使用寿命：科学的防腐防火设计和连接方式可确保电梯井道使用寿命与主体建筑同步

与传统建筑设计的本质区别

传统建筑设计是 "从无到有" 的全新设计，而加装电梯结构设计是 "从有到优" 的改造设计，必须在不破坏既有建筑结构安全的前提下，解决新旧结构协同工作的问题。这要求设计师不仅具备扎实的结构力学知识，还需拥有丰富的既有建筑检测鉴定和加固改造经验。

行业普遍存在的技术痛点与挑战

既有建筑 "先天不足" 带来的安全隐患

1.      结构类型复杂多样：上世纪 80-90 年代建造的老楼多为砖混结构 + 预制空心楼板，整体性差、抗震能力弱，加装电梯极易引发墙体开裂、地基沉降等问题

2.      原始资料严重缺失：约 60% 的老旧住宅没有完整的竣工图纸，导致结构承载力复核缺乏准确依据

3.      材料性能退化明显：经过 30-40 年的使用，混凝土碳化、钢筋锈蚀、砌体风化等现象普遍存在，实际承载力远低于设计值

空间与环境限制带来的设计难题

1.      场地空间极度紧张：老旧小区建筑间距小、公共空间不足，标准电梯井道难以布置

2.      地下管线错综复杂：燃气、给排水、电力、通信等管线纵横交错，开挖极易造成二次破坏

3.      采光与通风影响：电梯井道不可避免地会对低层住户的采光和通风造成影响，需要通过结构优化最大限度降低影响

新旧结构连接的技术瓶颈

新旧结构连接是加装电梯工程中最关键也是最容易出问题的环节。传统的刚性连接方式容易导致应力集中，在温度变化和地基沉降差异的作用下，会使连接部位产生裂缝，甚至影响主体建筑安全。而简单的分离式设计又会导致电梯井道稳定性不足，存在安全隐患。

特辰建筑：专业结构解决方案提供商

我们的核心优势

作为专注于建筑加固工程领域的专业企业，重庆特辰建筑加固工程有限公司在加装电梯结构专项设计方面拥有独特的技术优势和丰富的工程经验：

1.      结构加固基因优势：我们深耕建筑加固行业多年，对既有建筑结构病害诊断和加固处理有着深刻理解，能够从根本上解决加装电梯带来的结构安全问题

2.      全链条技术能力：我们提供从前期结构检测鉴定、方案设计、施工图绘制到施工技术指导的全流程服务

3.      定制化设计能力：针对不同建筑类型和场地条件，提供 "一楼一策" 的个性化结构解决方案

4.      合规性保障：所有设计文件均由注册结构工程师签字盖章，严格遵守国家和地方最新技术规范，确保顺利通过审批

核心技术解决方案

1. 基于实测数据的精准结构评估体系

我们摒弃传统的经验估值法，采用先进的检测技术和基于实测数据的概率统计分析法，对既有建筑的结构承载力进行精准评估：

•        采用回弹法、钻芯法检测混凝土强度

•        采用钢筋扫描仪检测钢筋配置和锈蚀情况

•        采用砌体原位压力机检测砌体抗压强度

•        采用地质雷达探测地下管线和地基情况

通过建立精确的三维结构模型，进行多工况下的有限元分析，确保设计方案的安全性和可靠性。

2. 创新的新旧结构连接技术

针对不同结构类型的建筑，我们采用差异化的连接技术：

•        框架结构：采用 "弹性支座软连接" 技术，通过橡胶支座实现新老结构柔性连接，允许一定的相对位移，避免应力集中

•        砖混结构：采用 "独立电梯井 + 可滑动连接" 设计，使电梯井与主体建筑分离，有效化解沉降差异引发的开裂问题

•        异形结构：采用 "混合连接 + 局部加固" 方案，在保证结构安全的前提下，最大限度适应既有建筑特点

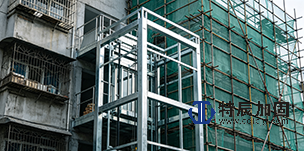

3. 装配式钢结构井道优化设计

我们大力推广装配式钢结构井道技术，具有以下显著优势：

•        工厂预制：所有钢构件均在工厂标准化生产，质量可控，精度更高

•        快速安装：采用螺栓连接，现场拼装时间仅需 3-5 天，大幅缩短施工周期，减少扰民

•        自重轻：钢结构井道自重仅为混凝土井道的 1/5-1/6，对既有建筑地基影响小

•        可回收：钢材可循环利用，符合绿色建筑发展理念

我们通过 3D3S 建模和有限元分析，对钢结构井道的立柱、横梁、斜撑进行优化布置，在保证结构强度和刚度的前提下，最大限度降低材料用量。

4. 复杂场景专项解决方案

针对场地空间狭小、地下管线密集、建筑结构特殊等复杂场景，我们拥有丰富的设计经验：

•        超窄场地：采用单柱式钢结构井道，占地面积仅需 3 平方米

•        管线密集区：采用浅基础或桩基础，避免对地下管线造成破坏

•        采光敏感区：采用玻璃幕墙外围护结构，最大限度减少对低层住户采光的影响

•        抗震高烈度区：采用消能减震技术，提高电梯井道和既有建筑的抗震性能

全流程服务体系

1. 前期咨询与现场勘查

•        免费现场勘查，了解建筑基本情况和业主需求

•        初步判断加装可行性，提供专业咨询意见

•        协助业主进行邻里沟通和政策解读

2. 结构检测与安全评估

•        委托有资质的检测机构进行建筑结构检测

•        对检测数据进行分析，出具结构安全评估报告

•        确定是否需要对既有建筑进行加固处理

3. 方案设计与优化

•        根据现场条件和业主要求，提供多套结构方案比选

•        进行技术经济分析，推荐最优方案

•        充分考虑采光、通风、噪音等因素，优化井道位置和尺寸

4. 施工图设计与报审

•        绘制完整的结构施工图，包括基础图、井道结构图、连接节点详图等

•        编制结构计算书，确保设计方案符合规范要求

•        协助业主完成施工图审查和施工许可办理

5. 施工技术支持与现场服务

•        向施工单位进行技术交底，解答施工过程中的技术问题

•        定期到现场检查施工质量，确保按图施工

•        参与隐蔽工程验收和竣工验收

质量保障与安全体系

严格的设计质量控制

•        建立三级审核制度，所有设计文件均经过设计师自校、专业负责人审核、总工程师审定

•        采用先进的结构计算软件，确保计算结果准确可靠

•        所有设计均严格遵守《既有住宅加装电梯技术规范》《建筑抗震设计规范》等国家和地方最新标准

全面的安全保障措施

•        设计时充分考虑各种极端荷载工况，包括地震作用、风荷载、雪荷载等

•        对关键节点进行专项设计，确保结构传力明确、可靠

•        预留足够的安全储备，确保电梯井道使用寿命不低于 50 年

完善的售后服务

•        提供设计文件终身技术支持

•        定期回访，了解电梯运行情况

•        如发现结构问题，及时提供技术解决方案

行业发展趋势与我们的前瞻布局

1. 技术标准化与工业化

随着行业的快速发展，加装电梯技术将逐步走向标准化和工业化。装配式钢结构井道将成为主流，模块化设计和工厂化生产将进一步提高施工效率和工程质量。我们正在加大对装配式技术的研发投入，建立标准化的构件库和设计流程。

2. 设计智能化与数字化

BIM 技术将在加装电梯工程中得到广泛应用，实现从设计、施工到运维的全生命周期数字化管理。我们已经开始应用 BIM 技术进行三维建模和碰撞检测，有效避免了管线冲突和施工错误。

3. 产品绿色化与智能化

未来的加装电梯将更加注重节能环保和智能化。我们正在研究太阳能电梯、能量回收电梯等绿色技术，同时将物联网、人工智能等技术应用于电梯运行管理，实现智能乘梯、智能维保和智能监管。

4. 服务一体化与专业化

市场竞争将从单纯的价格竞争转向服务质量和综合实力的竞争。我们正在打造 "一站式" 加装电梯服务平台，整合设计、施工、电梯设备、后期运维等资源，为业主提供全方位、高品质的服务。

为什么选择特辰建筑

1.      专业团队：拥有一支由注册结构工程师、高级工程师组成的专业设计团队，平均从业经验超过 10 年

2.      丰富经验：已完成数百个加装电梯结构设计项目，涵盖砖混、框架、异形等各种建筑类型

3.      技术领先：掌握多项核心技术，在新旧结构连接、装配式钢结构、复杂场景设计等方面处于行业领先水平

4.      服务周到：提供从前期咨询到后期维护的全流程服务，让业主省心、放心

5.      性价比高：通过优化设计降低工程造价，同时保证工程质量和安全

重庆特辰建筑加固工程有限公司始终坚持 "安全第一、质量为本、客户至上" 的经营理念，致力于为广大业主提供专业、安全、经济的加装电梯结构解决方案。我们愿与社会各界携手合作，共同推进老旧小区适老化改造，让更多老年人享受到便捷的垂直出行服务。
