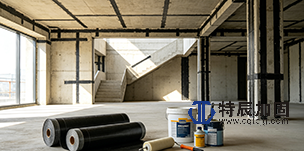

加固施工图深化设计服务

一、行业背景与服务定位

随着我国城镇化进程从增量扩张转向存量提质，既有建筑加固改造已成为城市更新行动的核心赛道。据行业研究数据显示，国内建筑加固市场规模已突破 600 亿元，年均复合增长率保持在 12% 以上，全国超 200 亿平方米存量建筑中，大量建于上世纪八九十年代的住宅、公共建筑与工业厂房已进入结构性能衰退期，叠加抗震标准升级、功能业态调整、灾害损伤修复等多重需求，加固改造市场进入高速增长阶段。

在加固工程全链路中，施工图深化设计是连接结构鉴定、方案设计与现场施工的核心枢纽。区别于新建建筑设计，加固工程具有原结构不确定性强、施工空间受限、新旧结构协同受力复杂等特征，常规方案设计往往难以直接指导施工。加固施工图深化设计以落地性为核心目标，通过精细化的结构验算、节点构造优化、施工工艺适配与多专业协同，将抽象的加固方案转化为可执行、可管控、可验收的标准化施工图纸，是保障加固工程安全、控制项目成本、缩短施工周期的关键环节。

重庆特辰建筑加固工程有限公司深耕结构加固领域，依托多年一线施工经验与结构设计技术积累，提供全专业、全流程的加固施工图深化设计服务，覆盖民用建筑、工业厂房、市政桥梁、公共建筑等多元场景，以 “设计施工一体化” 思维破解行业普遍存在的设计与施工脱节、节点做法不可行、材料浪费严重等痛点，助力客户实现加固工程的安全合规与效益最优。

二、加固施工图深化设计的核心价值

1. 消除设计与施工的信息差，保障方案落地

加固工程普遍存在原结构图纸缺失、现场隐蔽工程复杂、施工操作空间受限等问题，方案阶段的概念设计往往无法直接适配现场实际工况。深化设计通过还原原结构受力模型、细化节点构造做法、明确施工工序与工艺要求，将设计意图精准转化为施工语言，从源头避免因图纸深度不足导致的现场返工、工序混乱与质量隐患。

2. 精准控制工程成本，减少无效损耗

深化设计阶段可通过精细化计算优化加固材料规格、用量与排布方式，例如碳纤维布的裁剪优化、钢板尺寸的精准定制、植筋深度与间距的合理取值，在满足承载力要求的前提下最大限度降低材料消耗。同时通过提前预判施工难点、优化工序衔接，减少现场签证与设计变更，实现项目造价的精准可控。

3. 强化结构安全冗余，提升长期耐久性

不同于新建建筑的均质受力体系，加固结构存在 “二次受力” 特性，新旧材料的协同工作性能、界面粘结可靠性、节点延性直接决定加固效果与结构寿命。深化设计通过对关键节点的专项验算、构造措施的细化补强，针对性解决剥离破坏、应力滞后、界面失效等行业共性技术难题，兼顾短期承载力提升与长期耐久性要求，确保加固后结构达到设计使用年限标准。

4. 合规性前置把控，加速审图与验收

随着各地《既有建筑改造和加固工程结构施工图设计文件技术审查要点》陆续出台，加固施工图的合规性审查日趋严格。深化设计严格遵循《混凝土结构加固设计规范》《建筑抗震加固技术规程》及 07SG111-2 等国家图集标准，从图纸深度、计算依据、构造做法等层面全面匹配审图要求，前置规避合规风险，缩短项目报审周期，保障工程验收顺利通过。

三、核心服务内容与技术体系

1. 结构复核与计算验证

基于第三方结构检测鉴定报告，建立精准的原结构数值分析模型，对加固方案进行全面的承载力复核与变形验算。涵盖混凝土构件正截面抗弯、斜截面抗剪、受压构件稳定验算，砌体结构墙体抗压与抗震验算，以及钢结构构件的强度、刚度与稳定性验算。重点考虑二次受力影响、新旧结构协同工作系数、材料强度折减等加固工程专属计算参数，确保计算结果贴合工程实际。

2. 节点构造深化设计

节点是加固结构的受力薄弱环节，也是深化设计的核心重点。针对不同加固工法进行专项构造细化：

•        粘贴碳纤维 / 钢板加固：细化端部锚固方式、U 型箍间距与尺寸、搭接长度、转角处圆弧过渡处理，明确界面处理与粘结工艺要求；

•        增大截面加固：优化新增钢筋排布、植筋深度与间距、界面凿毛与界面剂做法，明确混凝土浇筑与振捣工艺；

•        外包钢加固：细化角钢与缀板规格、焊接工艺、化学锚栓排布，明确灌浆料灌注方式与密实度控制要求；

•        开洞加固：针对楼板、墙体开洞场景，优化洞口周边补强构件的连接节点，保障应力有效传递。

所有节点做法均参照 13G311-1 等国标图集并结合现场施工可行性优化，做到一节点一大样，构造清晰、尺寸精准、工艺明确。

3. 全专业协同与冲突规避

加固工程往往伴随机电改造、装饰装修、消防升级等同步施工，易出现加固构件与管线、设备、装饰面层的空间冲突。深化设计阶段整合建筑、结构、机电、消防等多专业图纸，进行空间碰撞检查，提前调整加固构件位置、优化管线走向，避免施工阶段的交叉作业冲突与拆改浪费，尤其适用于商业综合体、医院、写字楼等功能复杂的改造项目。

4. 施工工艺与工序优化

依托丰富的现场施工经验，在深化设计中同步融入施工可行性考量：针对受限空间调整加固工法与构件尺寸；针对不停业施工需求优化工序排布，降低对建筑正常使用的影响；针对不同施工环境明确材料选型与养护要求。同时编制详细的施工说明，涵盖材料性能指标、施工工艺流程、质量验收标准、安全注意事项等内容，实现图纸与施工的无缝衔接。

5. BIM 技术深化应用

引入建筑信息模型技术创建加固工程三维模型，直观呈现加固构件的空间位置与节点构造，辅助各方进行方案交底与施工模拟。通过 BIM 模型进行工程量精准统计、施工进度模拟与碰撞检测，提升项目精细化管理水平，为大型复杂加固项目提供数字化技术支撑。

四、标准化设计服务流程

1. 前期对接与资料收集

接收项目基础资料，包括原结构图纸、结构检测鉴定报告、加固方案设计文件、业主功能需求等，组织技术团队进行现场踏勘，核实原结构实际工况、施工场地条件与周边环境，明确项目核心诉求与技术难点。

2. 方案论证与技术策划

针对项目特点开展内部技术评审，验证加固方案的技术可行性与经济合理性，必要时提出多方案比选建议。确定深化设计技术路线、执行标准规范、关键节点处理原则，形成深化设计技术纲要。

3. 结构计算与图纸深化

建立结构计算模型，完成全构件承载力验算与抗震验算，形成完整计算书；按照国家加固施工图设计深度标准开展图纸绘制工作，输出加固平面布置图、构件加固详图、节点构造大样、基础加固详图等全套施工图纸，并编制详细的设计总说明与施工技术要求。

4. 内部审核与成果输出

执行三级校审制度（设计人员自校、专业负责人审核、总工程师审定），对计算书准确性、图纸深度、构造合规性、施工可行性进行全面核查。审核通过后输出正式施工图纸、计算书、材料清单等完整成果文件。

5. 审图配合与施工交底

协助业主完成施工图审查报审工作，根据审图意见及时调整优化图纸；项目开工前参与施工技术交底，向现场管理与作业人员解读设计意图、关键工艺与质量控制要点，施工全过程提供技术支持，及时响应现场技术问题与设计变更需求。

五、关键技术管控要点

1. 材料适配性管控

严格按照设计规范与工程环境选用加固材料，针对腐蚀环境、高温环境、潮湿环境等特殊工况优化材料选型。明确碳纤维布、结构胶、钢板、灌浆料、植筋胶等核心材料的性能指标与检测要求，确保材料性能与加固工法、使用环境高度匹配，杜绝因材料适配不当引发的耐久性问题。

2. 抗震性能专项把控

严格遵循现行抗震设计规范与地方审查要求，重点保障加固后结构的整体抗震性能。针对不同结构体系优化抗震构造措施，强化结构延性与耗能能力，避免出现局部刚度突变、应力集中等抗震薄弱环节，确保项目达到对应抗震设防烈度要求。

3. 耐久性设计考量

突破 “只重短期承载力” 的行业局限，将耐久性设计贯穿深化设计全流程。针对混凝土碳化、钢筋锈蚀、材料老化等问题，细化防腐做法、保护层厚度、界面密封等构造措施，合理预留安全储备，保障加固工程的长期服役性能，实现 “一次加固、长期安全”。

4. 绿色低碳设计导向

响应建筑行业双碳目标，在满足安全要求的前提下优先选用低能耗、低排放加固技术与材料，通过优化设计减少混凝土、钢材等建材用量，优先采用干式施工工法降低现场扬尘与建筑垃圾，兼顾工程安全与绿色环保效益。

六、适用工程范畴

•        民用建筑类：老旧小区住宅加固、商业综合体改造、写字楼功能升级、别墅结构补强、历史保护性建筑修缮等；

•        公共建筑类：学校、医院、体育馆、图书馆等公共建筑的抗震加固、承载力提升改造；

•        工业建筑类：厂房荷载升级、设备基础加固、厂房改扩建结构补强、工业构筑物加固修复；

•        市政基础设施类：桥梁结构加固、隧道衬砌补强、地下空间改造、市政构筑物性能提升；

•        特种工程类：火灾、地震、水灾等灾后建筑结构修复加固，基坑施工周边建筑保护加固，古建筑保护性加固。

七、特辰技术优势

重庆特辰建筑加固工程有限公司以 “设计施工一体化” 为核心优势，设计团队均具备多年一线施工技术经验，既懂结构计算原理，又懂现场施工工艺，能够从工程全周期视角开展深化设计，杜绝 “纸上谈兵” 式设计。公司建立了完善的加固工程技术数据库，覆盖各类结构体系、加固工法与场景的成熟解决方案，可快速响应不同规模、不同难度的项目需求。

我们始终坚持 “安全为先、品质为本、落地为要” 的设计理念，严格执行国家规范与行业标准，每一份图纸均经过严谨计算与多级审核，确保设计成果安全可靠、经济合理、易于施工。凭借扎实的技术实力与全流程服务能力，已为众多建筑加固项目提供高质量的深化设计支持，助力项目高效落地。
