基础边坡挡墙加固——树根桩加固技术全解

一、行业背景与技术价值

随着我国城市化进程的深入推进和基础设施建设的持续发展，既有建筑与边坡挡墙的安全隐患问题日益凸显。据《中国既有建筑加固行业发展报告（2023）》显示，全国既有建筑中约 28% 存在地基隐患，服役 10 年以上的边坡挡墙出现开裂、滑移、倾覆风险的比例高达 42%。传统加固方法如扩大基础、重力式挡墙重建等存在施工空间要求高、扰动性强、工期长、成本高等局限性，难以满足城市密集区、老旧建筑改造和复杂地质条件下的加固需求。

树根桩加固技术作为微型桩体系的典型代表，凭借其 "小空间、高精度、低扰动、高承载" 的核心优势，已成为基础边坡挡墙加固领域的主流解决方案。该技术不仅能够有效提升地基承载力和边坡稳定性，还能最大限度减少对周边环境和既有结构的影响，为城市更新和基础设施安全提供了可靠的技术支撑。

二、树根桩加固技术概述

2.1 技术起源与发展

树根桩技术起源于 20 世纪 30 年代的意大利，最初用于历史建筑的地基加固工程。因其桩群呈多向网状分布，形似树木根系而得名。我国于上世纪 80 年代初引入该技术，首次成功应用于苏州虎丘塔地基加固工程，随后在全国范围内得到广泛推广和发展。

经过近半个世纪的技术迭代，现代树根桩加固技术已从单一的竖向承载发展为集竖向承载、水平抗滑、抗拔抗倾覆于一体的综合加固体系，施工设备更加小型化、智能化，施工工艺更加标准化、精细化，适用范围也从建筑地基拓展到边坡挡墙、桥梁桩基、基坑支护等多个领域。

2.2 基本构造与设计参数

树根桩是一种直径通常为 150-300mm 的微型钻孔压注桩，桩长一般不超过 30m。其基本构造由桩身混凝土（或水泥砂浆）、钢筋笼和注浆体三部分组成。

主要设计参数：

•        桩径：常用 150mm、200mm、250mm、300mm 四种规格

•        桩长：根据地质条件和承载要求确定，一般为 5-25m

•        桩身强度：不应低于 C25，特殊工程可提高至 C30-C35

•        钢筋笼：主筋不宜少于 3 根，钢筋直径不应小于 12mm，宜通长配置

•        布桩形式：可采用单排直桩、双排直桩或交叉网状斜桩，根据受力需求灵活调整

三、树根桩加固技术原理

3.1 基础加固机理

在基础加固工程中，树根桩通过以下三种机制发挥作用：

1.      荷载传递作用：树根桩穿透软弱土层，将上部结构的部分荷载直接传递到深部稳定的持力层，减少作用在原有基础下土层的附加应力，从而有效控制基础沉降和不均匀沉降。

2.      桩土复合效应：树根桩与周围土体形成复合地基，桩体与土体共同承担荷载，显著提高地基的整体承载力和刚度。

3.      土体改良作用：施工过程中的压力注浆工艺使水泥浆渗透到桩周土体的孔隙中，胶结松散颗粒，改良土体的物理力学性能，提高桩侧摩阻力。

3.2 边坡挡墙加固机理

在边坡挡墙加固工程中，树根桩主要通过以下机制增强边坡稳定性：

1.      抗滑桩作用：垂直或倾斜植入边坡的树根桩穿过潜在滑动面，将滑动土体与稳定土体锚固在一起，提供抗滑阻力，阻止边坡滑移。

2.      加筋作用：网状分布的树根桩在边坡内部形成三维加筋体系，提高土体的抗剪强度和整体性，改变边坡的破坏模式。

3.      排水作用：桩体与土体之间的空隙可作为排水通道，加速边坡内地下水的排出，降低孔隙水压力，提高边坡的有效应力。

四、树根桩加固的独特优势

与传统加固方法相比，树根桩加固技术具有以下不可替代的优势：

五、适用范围与典型应用场景

5.1 适用地质条件

树根桩加固技术适用于以下地质条件：

•        淤泥、淤泥质土、粘性土、粉土、砂土、碎石土及人工填土

•        黄土地区和膨胀土地区的地基和边坡加固

•        地下水位较高的地区

•        存在障碍物或不均匀填土的复杂场地

5.2 典型应用场景

1.      既有建筑基础加固

￮    建筑物加层或上部增加荷载导致地基承载力不足

￮    建筑物建成后发生不均匀沉降

￮    市政工程如地铁或隧道通过建筑物下面时的防护加固

￮    古建筑和历史建筑的地基基础加固

2.      边坡挡墙加固

￮    土质边坡和岩质边坡的稳定性加固

￮    既有挡墙的开裂、滑移、倾覆加固

￮    河道、公路、铁路边坡的防护加固

￮    矿山边坡和尾矿坝的加固

3.      其他应用场景

￮    桥梁桩基的下沉补强和承载力提升

￮    深基坑开挖的边坡支护和止水帷幕

￮    地下结构的抗浮加固

￮    地基托换和结构纠偏工程

六、标准化施工工艺流程

6.1 前期准备阶段

1.      现场勘察与地质调查：详细了解工程地质条件、周边环境和既有结构状况

2.      方案设计与论证：根据勘察结果制定科学合理的加固方案，并进行技术经济论证

3.      施工组织设计：编制详细的施工组织设计，包括施工进度计划、人员配置、设备清单和安全保障措施

4.      材料准备与检验：对水泥、钢筋、砂石等原材料进行进场检验，确保质量符合设计要求

6.2 施工实施阶段

1.      测量放线：根据设计图纸精确放出桩位，桩位允许偏差为 ±20mm

2.      钻机就位：将小型模块化钻机准确就位，调整钻机垂直度，垂直度允许偏差为 ±1%

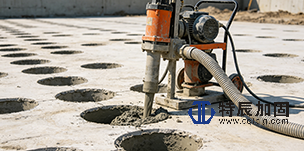

3.      成孔施工：采用小型钻机进行套管导向旋转钻进，穿透既有基础进入持力层至设计深度。可采用清水或天然泥浆护壁，遇粉细砂层易塌孔时应加套管护壁

4.      清孔：成孔后对孔内泥浆进行转换，直至溢出清水或泥浆比重达到要求

5.      钢筋笼制作与安装：钢筋笼宜整根吊放，当分节吊放时，节间钢筋搭接焊缝长度双面焊不得小于 5 倍钢筋直径，单面焊不得小于 10 倍钢筋直径

6.      注浆管安装：将注浆管直插至孔底，注浆管下端距孔底宜为 100-200mm

7.      压力注浆：采用压力注浆工艺灌注水泥浆或水泥砂浆。当采用一次注浆时，泵的最大工作压力不应低于 1.5MPa；当采用二次注浆时，第二次注浆压力宜为 2-4MPa

8.      拔管与补浆：注浆完成后缓慢拔出套管，拔管后应立即在桩顶填充碎石，并在 1-2m 范围内补充注浆

6.3 竣工验收阶段

1.      桩身质量检测：采用低应变动力试验检测桩身完整性，检测桩数不得少于总桩数的 10%，且不得少于 10 根

2.      承载力检测：采用静载荷试验检验树根桩的竖向承载力，检验桩数不得少于总桩数的 1%，且不得少于 3 根

3.      沉降观测：在加固工程完成后进行不少于 3 个月的沉降观测，确保沉降稳定

4.      竣工验收：整理施工资料和检测报告，组织竣工验收

七、质量控制与检测验收标准

7.1 关键质量控制点

1.      原材料质量控制：水泥应采用强度等级不低于 42.5 级的普通硅酸盐水泥；钢筋应符合国家标准要求；骨料最大粒径不应大于 15mm

2.      成孔质量控制：严格控制桩位偏差、桩身垂直度和桩长，确保桩端进入持力层的深度符合设计要求

3.      注浆质量控制：严格控制注浆压力、注浆量和注浆速度，确保桩身混凝土密实，无缩颈和断桩现象

4.      钢筋笼质量控制：钢筋笼的规格、尺寸、间距和焊接质量应符合设计要求

7.2 检测验收标准

树根桩加固工程的检测验收应严格遵循《建筑桩基技术规范》（JGJ 94-2008）、《岩土锚杆与喷射混凝土支护工程技术规范》（GB 50086-2015）等国家标准。主要验收指标包括：

•        桩位平面允许偏差：±20mm

•        桩身垂直度允许偏差：±1%

•        桩身强度：28 天抗压强度不得低于设计要求

•        单桩竖向承载力：满足设计要求

•        桩身完整性：Ⅰ、Ⅱ 类桩比例不低于 90%，不得出现 Ⅲ、Ⅳ 类桩

八、技术发展趋势与创新应用

8.1 技术发展趋势

1.      智能化施工：引入物联网和人工智能技术，实现施工过程的实时监测和智能控制，提高施工精度和效率

2.      绿色环保化：开发环保型注浆材料，减少水泥用量，降低碳排放；采用低噪音、低振动的施工设备，减少对环境的影响

3.      复合加固技术：将树根桩与预应力锚杆、锚索、格梁等技术相结合，形成复合支护体系，提高加固效果

4.      标准化与规范化：制定更加完善的行业标准和规范，推动树根桩加固技术的标准化和规范化发展

8.2 创新应用方向

1.      生物仿生树根桩：借鉴植物根系的生长机制，开发具有自适应性和自修复能力的生物仿生树根桩技术

2.      光纤传感监测树根桩：在树根桩内部植入光纤传感器，实现对桩身应力、应变和温度的长期实时监测

3.      3D 打印树根桩：利用 3D 打印技术制造复杂形状的树根桩，提高桩体与土体的接触面积和摩擦力

4.      微生物注浆加固：利用微生物矿化作用加固土体，与树根桩技术相结合，形成更加环保和高效的加固体系

九、重庆特辰建筑加固的核心竞争力

重庆特辰建筑加固工程有限公司作为专业的建筑加固工程服务商，在树根桩加固领域拥有丰富的工程经验和强大的技术实力。公司始终坚持 "质量第一、安全至上、技术领先、服务优质" 的经营理念，为客户提供从方案设计、施工实施到竣工验收的一站式解决方案。

我们的核心优势：

1.      专业技术团队：拥有一支由资深岩土工程师、结构工程师和高级技工组成的专业技术团队，能够解决各种复杂地质条件下的加固难题

2.      先进施工设备：配备多台进口小型模块化钻机和高压注浆设备，能够满足不同场地和不同规模工程的施工需求

3.      严格质量管控：建立了完善的质量管理体系，从原材料进场到工程竣工验收的每一个环节都进行严格的质量控制

4.      丰富工程经验：已成功完成数百项基础边坡挡墙加固工程，涵盖建筑、市政、公路、铁路等多个行业，积累了丰富的工程实践经验

5.      优质客户服务：为客户提供全程跟踪服务，及时解决施工过程中出现的各种问题，确保工程按时按质完成

十、结语

树根桩加固技术作为一种先进的岩土工程加固技术，以其独特的优势在基础边坡挡墙加固领域得到了广泛的应用。随着我国城市化进程的不断深入和既有建筑与基础设施加固需求的持续增长，树根桩加固技术必将迎来更加广阔的发展前景。

重庆特辰建筑加固工程有限公司将继续致力于树根桩加固技术的研究与创新，不断提升技术水平和服务质量，为保障建筑安全、促进城市可持续发展做出更大的贡献。
