基础边坡挡墙加固之基础托换加固：守护边坡安全的核心技术解决方案

一、行业概述与技术价值

在我国基础设施建设快速发展与城市更新加速推进的双重背景下，边坡挡墙作为保障山体、路基、建筑场地安全的关键支挡结构，其服役安全与稳定性问题日益凸显。据行业统计数据显示，我国既有边坡挡墙中约 30% 存在不同程度的基础病害，每年因挡墙失稳引发的滑坡、坍塌事故造成的经济损失高达数百亿元。

基础托换加固技术作为解决既有边坡挡墙基础病害的核心手段，是在不拆除或不影响上部挡墙正常使用的前提下，通过改变原结构传力途径或增强原基础承载力，将挡墙荷载安全转移至深层稳定地层的特种工程技术。与传统的拆除重建方案相比，基础托换加固具有以下不可替代的价值：

• 经济性显著：综合成本仅为拆除重建的 30%-50%，同时避免了建筑垃圾清运和材料浪费

• 工期大幅缩短：一般可缩短 60% 以上的施工周期，快速消除安全隐患

• 环境友好：最大限度减少对周边生态环境和居民生活的影响

• 连续性强：可在不中断周边交通和正常生产生活的情况下实施作业

• 适应性广：适用于各种地质条件和不同类型、不同高度的既有边坡挡墙

随着我国城市地下空间开发力度加大和既有基础设施服役年限增长，基础托换加固技术已成为岩土工程领域最具发展潜力的技术方向之一，市场规模以每年 11.7% 的速度持续增长。

二、边坡挡墙基础常见病害与成因分析

2.1 主要病害类型

边坡挡墙基础病害主要表现为以下四种形式，且往往相互关联、共同作用导致挡墙整体失稳：

2.2 深层成因分析

边坡挡墙基础病害的产生是地质条件、设计施工、环境变化和使用维护等多方面因素长期作用的结果：

1. 地质条件先天不足

￮ 基底存在软弱下卧层、淤泥质土或松散填土

￮ 岩溶发育地区存在溶洞、土洞等不良地质现象

￮ 地基土层不均匀，存在软硬交错或局部空洞

2. 设计与施工缺陷

￮ 原始勘察资料不详，地基承载力取值过高

￮ 基础埋深不足，未达到稳定持力层

￮ 基础尺寸偏小，基底压力超过地基承载力

￮ 施工质量控制不严，混凝土强度不足或基底处理不到位

3. 外部环境变化

￮ 地下水位长期升降导致地基土软化或流失

￮ 周边工程施工引发土体卸载与变形

￮ 雨水长期冲刷导致基础侵蚀和基底掏空

￮ 地震、暴雨等自然灾害的影响

4. 使用功能改变

￮ 墙顶堆载超过设计限值

￮ 挡墙后填土高度增加或填土性质改变

￮ 车辆荷载长期作用导致地基土累积变形

三、基础托换加固技术体系与核心工法

基础托换加固技术经过数十年的发展，已形成了一套完整的技术体系。根据传力机理和施工方法的不同，可分为三大类核心工法，各类工法具有不同的适用条件和技术特点。

3.1 桩式托换技术

桩式托换是目前应用最广泛、最可靠的基础托换方法，其核心原理是通过新增桩基将挡墙荷载直接传递至深层稳定持力层，彻底替代原软弱地基的承载作用。

3.1.1 锚杆静压桩托换

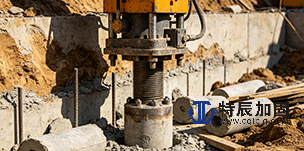

工作原理：利用挡墙自身重量作为压桩反力，通过预先埋设的锚筋和液压千斤顶，将预制混凝土桩或钢管桩逐节压入地基深处，直至达到设计标高和承载力要求，最后通过托换梁与原基础连接形成整体受力体系。

技术优势：

• 施工设备轻便，可在狭小空间内作业

• 无振动、低噪音，对周边环境影响极小

• 施工过程可控，压桩力可实时监测

• 可施工斜向静压桩，同时提供竖向承载力和水平抗滑力

适用条件：

• 适用于素填土、软土、粉质黏土等土层

• 要求挡墙自身结构强度较高，整体稳定性较好

• 特别适合墙址宽度有限、无法进行大型机械作业的场合

关键技术要点：

• 锚杆埋入深度需满足抗拔要求，通常为桩长的 1/3

• 压桩力控制在设计承载力的 1.5-2 倍，避免压断桩体

• 桩位允许偏差 ±20mm，桩节垂直度允许偏差≤1%

• 封桩采用微膨胀混凝土，确保新旧结构紧密结合

3.1.2 树根桩托换

工作原理：通过小直径钻孔机在原基础下钻孔，放入钢筋笼后灌注水泥砂浆或细石混凝土，形成直径 150-300mm 的小型灌注桩，如同 "树根" 一样深入地层，与原基础共同承担荷载。

技术优势：

• 钻孔直径小，对原基础和地基扰动极小

• 可根据需要布置成任意角度和间距

• 适用于各种复杂地质条件，包括含有少量碎石的土层

• 施工灵活，可分段、分区进行作业

适用条件：

• 适用于各类既有挡墙的基础托换加固

• 特别适合基础埋深较大、地下水位较高的情况

• 可用于修复局部基础损坏或承载力不足的问题

3.1.3 钻孔灌注桩托换

工作原理：在原基础两侧或前方施工较大直径的钻孔灌注桩，然后通过钢筋混凝土托换梁将原基础与新桩连接，实现荷载的平稳转移。

技术优势：

• 单桩承载力高，可承受较大的竖向和水平荷载

• 桩长可根据地质条件灵活调整，确保进入稳定持力层

• 施工技术成熟，质量易于控制

适用条件：

• 适用于地基承载力严重不足或需要大幅提高承载力的情况

• 适合高度较高、荷载较大的重力式挡墙和衡重式挡墙

• 施工场地相对开阔，能够容纳钻孔设备作业

3.2 灌浆托换技术

灌浆托换是通过压力注浆将水泥浆、化学浆液等材料注入原基础下的土层，填充空隙、胶结土体，提高地基承载力和稳定性的托换方法。

工作原理：利用液压或气压将浆液均匀注入地基土中，浆液以填充、渗透和挤密等方式，赶走土颗粒间或岩石裂隙中的水分和空气后占据其位置，经一定时间凝结后，将原来松散的土粒或裂隙胶结成一个整体，形成强度高、压缩性小、抗渗性好的新地基。

主要浆液类型：

• 水泥浆：成本低、强度高，适用于一般土层

• 水泥 - 水玻璃双液浆：凝结时间短，适用于地下水丰富的情况

• 化学浆液：渗透性好，适用于细砂层和粉土层

技术优势：

• 施工设备简单，操作方便

• 对周边环境影响小，无振动、无噪音

• 可在不影响挡墙正常使用的情况下进行施工

• 能够有效填充地基中的空洞和裂隙

适用条件：

• 适用于地基土松散、存在空隙或轻微沉降的情况

• 特别适合处理因地下水流失导致的地基土流失问题

• 可作为其他托换方法的辅助手段，提高整体加固效果

局限性：

• 无法大幅提高地基承载力，主要用于 "补强" 而非 "替换"

• 对土层均匀性要求高，大空洞或地下水流动会影响效果

• 注浆质量难以直观检测，需要依靠经验和监测数据判断

3.3 坑式托换技术

坑式托换又称墩式托换，是直接在原基础下开挖基坑，然后浇筑混凝土墩，将挡墙荷载传递至坚实土层的托换方法。

工作原理：采用分段、间隔开挖的方式，在原基础下方逐个开挖小坑，浇筑混凝土墩，待混凝土达到设计强度后，再开挖相邻的坑段，最终形成连续的混凝土墩基础，替代原地基的承载作用。

技术优势：

• 施工工艺简单，不需要大型机械设备

• 可直接观察地基土情况，确保墩底落在坚实土层上

• 加固效果可靠，承载力提高幅度大

• 成本相对较低，经济性好

适用条件：

• 适用于基础埋深较浅、地下水位较低的情况

• 适合地基土上部为软弱土层，下部为坚实土层的地质条件

• 特别适合处理局部基础沉降或承载力不足的问题

关键技术要点：

• 采用分序间隔开挖方式，一序墩混凝土强度达到 70% 后再开挖二序墩

• 每挖 1 米做 150mm 厚混凝土护壁，防止坑壁坍塌

• 墩顶预留 300mm 采用微膨胀混凝土，确保与原基础紧密接触

• 配合后压浆设计，解决托换墩与基底孔隙的有效填塞问题

四、不同类型挡墙的托换加固解决方案

不同类型的边坡挡墙具有不同的结构特点和受力模式，其基础托换加固方案也应有所区别。重庆特辰建筑加固工程有限公司根据多年工程经验，针对各类挡墙制定了差异化的托换加固解决方案。

4.1 重力式挡墙基础托换加固

重力式挡墙依靠自身重量抵抗土压力，基础承受较大的竖向荷载和水平剪力，是最常见的挡墙类型之一。

常见病害：基础不均匀沉降、整体滑移、基底土被挤出

推荐解决方案：

• 轻度病害：采用灌浆托换 + 基础扩大相结合的方法，提高地基承载力和基础稳定性

• 中度病害：采用锚杆静压桩托换，在墙址两侧布置静压桩，通过托换梁与原基础连接

• 重度病害：采用钻孔灌注桩 + 托换梁体系，必要时增设斜向抗滑桩，提高整体抗滑移能力

技术要点：

• 托换桩应尽量靠近墙趾布置，以提高抗倾覆力矩

• 对于高度超过 6 米的重力式挡墙，宜采用双排桩布置

• 托换梁与原基础之间应设置可靠的连接，确保荷载有效传递

• 同步完善排水系统，降低地下水对基础的不利影响

4.2 衡重式挡墙基础托换加固

衡重式挡墙通过设置衡重台使墙体重心后移，增加稳定性，常用于较高的边坡工程。

常见病害：基础不均匀沉降、下墙基础滑移、衡重台开裂

推荐解决方案：

• 采用 "锚杆静压桩 + 基础扩大" 组合方案，在下墙基础两侧布置静压桩

• 对于衡重台开裂的情况，先进行裂缝修补和结构加固，再实施基础托换

• 必要时在墙后增设土钉墙支护，分担部分土压力

技术要点：

• 托换桩应重点布置在下墙基础下方，因为下墙承受主要的竖向荷载

• 衡重台与下墙的连接部位应进行加强处理，防止应力集中

• 施工过程中应加强对墙身变形的监测，避免上部结构开裂

4.3 锚杆 (索) 挡墙基础托换加固

锚杆 (索) 挡墙属于轻型挡墙，依靠锚杆 (索) 的拉力维持稳定，对基础的要求相对较低，但基础变形会直接影响锚杆 (索) 的受力状态。

常见病害：基础沉降导致锚杆 (索) 拉力变化、立柱倾斜、挡土板脱落

推荐解决方案：

• 采用树根桩托换，在立柱基础下方施工小型灌注桩

• 对于沉降较大的立柱，可采用顶升法进行复位，然后再进行托换加固

• 同步检查和加固锚杆 (索)，确保其拉力符合设计要求

技术要点：

• 托换施工应避免对原有锚杆 (索) 造成损伤

• 顶升复位时应同步监测各立柱的位移，确保同步顶升

• 对于锈蚀严重的锚杆 (索)，应进行更换或增设新的锚杆 (索)

4.4 加筋土挡墙基础托换加固

加筋土挡墙通过填土与拉筋之间的摩擦作用形成整体结构，对基础的不均匀沉降非常敏感。

常见病害：基础不均匀沉降导致墙面开裂、拉筋断裂、整体失稳

推荐解决方案：

• 采用灌浆托换为主，辅以局部桩式托换的方案

• 对于沉降较大的区域，采用静压桩托换，控制不均匀沉降

• 同步修复墙面和拉筋，恢复结构整体性

技术要点：

• 灌浆压力应严格控制，避免对加筋土结构造成破坏

• 托换施工应分段进行，每段长度不宜超过 5 米

• 加强施工过程中的变形监测，及时调整施工参数

五、标准化施工流程与全流程质量控制体系

基础托换加固工程是一项高风险的特种工程，施工过程中的任何失误都可能导致挡墙失稳。重庆特辰建筑加固工程有限公司建立了一套严格的标准化施工流程和全流程质量控制体系，确保每一个项目都安全、高质量地完成。

5.1 标准化施工流程

1. 前期勘察与检测

• 详细的工程地质勘察，查明地基土层分布和物理力学性质

• 挡墙结构检测，包括混凝土强度、钢筋配置、裂缝分布等

• 变形监测，掌握挡墙当前的沉降和位移情况

• 周边环境调查，了解地下管线、建筑物和交通情况

2. 方案设计与专家论证

• 根据勘察检测结果，进行详细的结构计算和稳定性分析

• 制定多套技术方案，进行技术经济比较

• 邀请行业专家进行方案论证，确保方案的安全性和可行性

• 编制详细的施工组织设计和专项安全方案

3. 施工准备

• 施工场地平整和围挡，设置安全警示标识

• 材料进场验收和检验，确保材料质量符合要求

• 施工设备调试和校准，确保设备性能良好

• 人员培训和技术安全交底，特种作业人员持证上岗

• 建立监测系统，设置初始监测点和基准值

4. 托换结构施工

• 桩位放线和定位，误差控制在 ±20mm 以内

• 托换桩施工，严格控制桩长、桩径和垂直度

• 托换梁施工，确保与原基础连接牢固

• 分阶段进行荷载转移，实时监测挡墙变形

5. 质量检验与验收

• 桩身完整性检测，采用低应变法或超声波检测

• 单桩承载力检测，采用静载试验或高应变法

• 托换梁混凝土强度检测，采用回弹法或钻芯法

• 挡墙变形监测，确认变形稳定且在允许范围内

• 竣工验收，提交完整的工程资料

6. 后期监测与维护

• 建立长期监测系统，定期监测挡墙的沉降和位移

• 提供详细的维护手册，指导业主进行日常维护

• 定期回访，及时发现和处理潜在问题

5.2 全流程质量控制体系

重庆特辰建筑加固工程有限公司实施 "三级质量控制" 制度，从班组自检、项目部复检到公司终检，确保每一道工序都符合质量要求：

• 事前控制：严格审核施工方案和技术交底，确保材料和设备质量

• 事中控制：实行工序报验制度，上一道工序不合格不得进入下一道工序

• 事后控制：严格按照规范要求进行质量检验和验收

同时，公司建立了完善的安全保障体系：

• 制定专项安全方案和应急预案

• 配备专职安全员，全程监督施工安全

• 定期进行安全检查和安全教育培训

• 为所有施工人员购买意外伤害保险

六、技术创新与行业发展趋势

随着科技的不断进步和工程需求的日益增长，基础托换加固技术正朝着智能化、精细化、绿色化的方向发展。

6.1 数字化技术融合

• BIM 技术应用：通过 BIM 技术建立挡墙和地基的三维模型，进行可视化设计和施工模拟，优化桩位布置和施工顺序，提前发现和解决施工中的问题

• 三维激光扫描：采用三维激光扫描技术快速获取挡墙的精确几何数据，为变形监测和结构分析提供基础数据

• 有限元分析：利用 MIDAS GTS、ABAQUS 等专业软件进行详细的有限元分析，准确模拟托换过程中的应力和变形分布

6.2 智能化监测与控制

• 光纤传感技术：在托换结构中埋设光纤传感器，实现对应力、应变、温度等参数的实时、连续监测

• 无线传输技术：采用无线传感器网络，将监测数据实时传输至云平台，实现远程监控和预警

• 智能注浆系统：结合实时监测数据动态调整注浆参数，实现精准注浆和沉降控制

6.3 新材料与新工艺应用

• 超高性能混凝土 (UHPC)：采用 UHPC 制作托换梁和桩头，提高结构强度和耐久性，减小构件尺寸

• 高韧性环氧涂层钢筋：提高钢筋的耐腐蚀性能，延长托换结构的使用寿命

• 注浆扩底桩技术：结合注浆与桩基优势，通过桩端高压注浆形成扩底效应，显著提高单桩承载力

• 微创施工技术：开发更小直径的钻孔设备和更轻便的施工机械，进一步减小对周边环境的影响

6.4 绿色施工技术

• 低碳注浆材料：研发和应用低碳水泥基注浆材料，降低碳排放

• 建筑垃圾再利用：将施工产生的建筑垃圾加工后用于回填，减少资源浪费

• 噪声与振动控制：采用低噪声设备和减振措施，减少施工对周边居民的影响

七、重庆特辰建筑加固工程有限公司的技术优势与服务能力

重庆特辰建筑加固工程有限公司是一家专业从事建筑结构加固、地基基础处理、边坡治理的高新技术企业，拥有特种工程专业承包资质和丰富的工程经验。公司在基础边坡挡墙加固 —— 基础托换加固领域具有以下核心优势：

7.1 技术团队优势

• 拥有一支由注册岩土工程师、结构工程师和高级工程师组成的专业技术团队

• 核心成员具有 10 年以上的基础托换加固工程经验，参与过多个大型复杂项目

• 与重庆大学、西南交通大学等高校建立了长期的产学研合作关系，不断推动技术创新

7.2 技术装备优势

• 自持先进的锚杆静压桩机、钻孔灌注桩机、高压注浆机等专业施工设备

• 配备全站仪、水准仪、测斜仪等高精度监测设备

• 拥有分布式液压同步顶升系统和智能注浆控制系统等先进装备

7.3 全流程服务能力

重庆特辰提供 "咨询 - 勘察 - 设计 - 施工 - 监测 - 维护" 一体化的全流程服务：

• 前期咨询：免费提供技术咨询和初步方案设计

• 勘察检测：拥有专业的勘察检测设备和团队，提供详细的勘察检测报告

• 方案设计：根据工程实际情况，制定安全、经济、合理的加固方案

• 工程施工：严格按照标准化施工流程进行施工，确保工程质量和安全

• 监测验收：全程监测施工过程，提供详细的监测报告和验收资料

• 后期维护：提供长期的技术支持和维护服务

7.4 质量与安全保障

• 通过 ISO9001 质量管理体系认证和 ISO45001 职业健康安全管理体系认证

• 建立了完善的质量保证体系和安全管理体系

• 所有工程均实行质量终身负责制，确保业主无后顾之忧

八、典型工程案例

案例一：重庆某小区高边坡重力式挡墙基础托换加固工程

工程概况：该小区边坡挡墙为重力式挡墙，高度约 8 米，长度约 120 米。由于地基存在软弱下卧层，挡墙出现了明显的不均匀沉降和倾斜，墙身产生了多条竖向裂缝，最大裂缝宽度达 5mm，存在严重的安全隐患。

解决方案：采用 "锚杆静压桩 + 基础扩大" 组合托换方案。在挡墙墙址两侧布置 48 根直径 200mm 的静压桩，桩长 12-15 米，进入中风化岩层不小于 1 米。同时将原基础向外侧扩大 0.8 米，与静压桩通过托换梁连接形成整体受力体系。

施工效果：工程完工后，挡墙沉降速率从每月 3mm 降至 0.1mm 以下，未出现新增裂缝，挡墙整体稳定性得到显著提高。施工期间未影响小区居民的正常生活，得到了业主的高度评价。

案例二：贵州某公路衡重式挡墙基础滑移加固工程

工程概况：该公路挡墙为衡重式挡墙，高度约 12 米，长度约 80 米。由于长期雨水冲刷和地下水侵蚀，挡墙基础出现了整体滑移，最大水平位移达 15cm，严重威胁公路通行安全。

解决方案：采用 "钻孔灌注桩 + 斜向抗滑桩" 托换方案。在挡墙前方施工 16 根直径 800mm 的钻孔灌注桩，桩长 18 米，进入中风化岩层不小于 2 米。同时在挡墙后方施工 8 根斜向抗滑桩，提供额外的抗滑力。通过托换梁将原基础与新桩连接，实现荷载的平稳转移。

施工效果：工程完工后，挡墙水平位移得到有效控制，未再发生新的滑移。公路恢复正常通行，至今运行良好。
