基础边坡挡墙加固——锚索加固技术

一、技术概述

锚索加固是当前岩土工程领域应用最为广泛的主动式深部加固技术，也是高陡边坡、既有挡墙补强及滑坡治理工程中的核心技术手段。其本质是通过高强度预应力钢绞线将边坡浅层不稳定岩土体与深部稳定岩层进行机械连接，借助预先施加的张拉力改变边坡内部应力场分布，主动约束岩土体变形发展，从而显著提升边坡整体抗滑稳定性。

相较于传统抗滑桩、重力式挡墙等被动支护体系，锚索加固具备 "主动约束、深部锚固、轻型高效" 的技术特征。该技术自 1964 年在国内梅山水库首次工程应用以来，历经六十余年发展，已形成完善的设计理论、施工工艺与检测标准体系，广泛应用于交通、水利、市政、矿山等多个领域的边坡治理与挡墙加固工程，成为解决复杂地质条件下边坡稳定性问题的首选技术方案。

二、技术原理与系统构成

2.1 力学作用机理

锚索加固的核心力学逻辑在于通过预应力施加实现 "主动支护"：在边坡变形发生之前，通过张拉设备对钢绞线施加设计预应力，使锚索产生拉应力并传递至坡面结构，反向挤压边坡岩土体。这种预压应力能够有效抵消岩土体自重及外荷载产生的拉应力，促进坡体内部裂隙闭合，提升岩土体的法向应力与抗剪强度，将松散岩土体 "压紧" 为整体受力结构。

从边坡稳定分析角度，锚索通过锚固段与稳定岩层的粘结力提供锚固力，相当于在滑动面上增加了一组法向压力，直接提高滑动面的抗剪承载力。根据摩尔 - 库仑强度理论，抗剪强度 τ = σ・tanφ + c，锚索预应力产生的附加法向应力 Δσ 可显著提升滑动面抗剪强度，从而提高边坡安全储备系数。工程实践数据表明，合理的锚索加固方案可使边坡稳定安全系数提升 30% 以上，变形量控制在毫米级。

2.2 系统组成结构

完整的预应力锚索加固体系由三大部分协同工作：

内锚固段：位于深部稳定岩层内，通过水泥浆体将钢绞线与孔壁岩体粘结，是锚索锚固力的来源。该段长度由岩体抗剪强度与设计拉力计算确定，通常锚固于中风化及以上完整岩层，通过压力注浆使浆体充分渗入岩体裂隙，形成复合受力体。

自由段：连接内锚段与外锚头的中间部分，钢绞线外套防腐波纹管并注入润滑油脂，可自由伸缩传递拉力。自由段穿越不稳定滑体，其长度需确保内锚段完全进入稳定地层不小于 2-3m，同时满足张拉变形需求。

外锚固端：设置于坡面挡墙或格构梁上，由锚具、承压板、钢垫板及混凝土支墩组成，是预应力施加与锁定的结构界面。外锚头将锚索拉力均匀传递至坡面支护结构，形成完整的力传递闭环。

三、核心技术优势

3.1 主动加固，变形控制能力强

与重力式挡墙、抗滑桩等 "被动受力" 结构不同，锚索加固通过主动施加预应力，在边坡产生位移前即建立约束反力，实现 "防患于未然" 的加固效果。预应力可促使坡体内部原生裂隙闭合，改善岩体完整性，将岩土体自身承载能力充分调动起来，而非单纯依靠结构自重抵抗土压力。对于既有挡墙倾斜、开裂等病害，锚索加固可有效遏制变形发展，逐步恢复结构受力平衡。

3.2 深部锚固，适应高陡边坡

锚索可深入地下数十米，将不稳定滑体锚固于深层稳定基岩，突破了传统支挡结构仅能处理浅层滑移的局限。对于高度超过 20 米的高陡边坡、存在深层软弱夹层的复杂地质条件，锚索加固技术具备不可替代的优势。单束锚索设计拉力可达 1000kN 以上，通过多排多级布置，可处理百米级高边坡加固工程，且边坡越陡、地质越复杂，其经济性优势越显著。

3.3 结构轻型，施工扰动小

锚索加固属于轻型支挡体系，无需大规模开挖基坑或浇筑大体积混凝土，坡面结构自重较传统挡墙降低 70% 以上。钻孔作业可通过小型钻机完成，对坡体本身扰动极小，特别适用于既有边坡加固、运营期道路边坡抢险等不能大规模动土的工程场景。施工设备灵活，可在狭窄场地、陡峭坡面作业，无需重型吊装设备进场，大幅降低施工对周边环境的影响。

3.4 经济性显著，工期效率高

综合造价方面，锚索加固较传统抗滑桩方案可节省投资 30%-50%，边坡高度越高节约比例越大。施工工艺成熟，单孔作业周期短，可多孔并行施工，整体工期较桩板墙方案缩短 40% 以上。材料用量少，钢材与混凝土消耗大幅降低，符合绿色低碳的工程建设方向。后期维护成本低，正常服役条件下设计使用寿命可达 50 年以上。

四、适用场景与工程领域

4.1 既有挡墙加固补强

针对已出现倾斜、裂缝、鼓胀、沉降等病害的重力式挡墙、衡重式挡墙及悬臂式挡墙，采用锚索加固可在不拆除原有结构的前提下，通过后背锚索提供额外抗倾覆与抗滑移承载力。配合墙面裂缝修补、排水系统优化，可快速恢复挡墙设计功能，延长服役年限，广泛应用于市政道路、老旧厂区、山区公路的既有挡墙病害治理。

4.2 人工开挖边坡支护

在道路路堑、基坑开挖、矿山采场等人工形成的边坡工程中，预应力锚索结合格构梁、喷射混凝土面板形成复合支护体系，可有效控制开挖卸荷引起的边坡松弛变形。尤其对于岩石破碎、存在顺层滑移风险的挖方边坡，锚索可穿透软弱结构面将岩体 "钉" 牢，防止大规模滑坡发生，保障施工与运营期安全。

4.3 自然边坡滑坡治理

对于已发生蠕变或存在滑坡风险的自然山体边坡，锚索加固是应急处置与永久治理的核心技术手段。通过在滑体后部设置锚索，将下滑力传递至滑面以下稳定地层，可快速提升边坡抗滑安全储备。配合抗滑桩、截排水系统形成综合治理方案，可有效应对中小型至大型滑坡治理工程，在地质灾害防治领域应用广泛。

4.4 特殊工程领域应用

除传统边坡工程外，锚索加固技术还广泛应用于水利水电工程的坝体加固、溢洪道边坡支护；隧道洞口边仰坡加固、地下洞室高边墙支护；输电塔基、风电基础的抗拔稳定；以及大型地下结构的抗浮锚固等领域。跨行业的广泛应用充分验证了该技术的可靠性与适应性。

五、标准化施工工艺流程

5.1 施工准备与测量放线

施工前需完成地质复核、技术交底及材料进场检验。钢绞线、锚具等主材须具备出厂合格证，并按规范批次抽样进行力学性能试验。采用全站仪进行孔位精确放样，孔位偏差控制在 ±50mm 以内，同时标定钻孔倾角与方位角，倾角允许偏差 ±1.0°，方位误差不超过 ±2.0°，确保锚索按设计角度准确进入目标岩层。

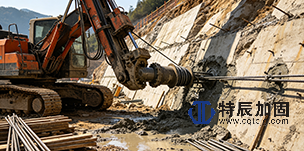

5.2 钻孔成孔工艺

钻孔是锚索施工的关键工序，直接决定锚固效果。根据地层条件选择钻进工艺：完整岩层采用潜孔锤干钻工艺，避免水钻软化孔壁降低粘结强度；破碎地层及松散土层采用跟管钻进技术，防止塌孔缩径。钻孔深度须超出设计锚固段末端不小于 0.5m，成孔后采用高压风清孔，彻底排出孔内岩粉与沉渣，确保孔壁清洁粗糙，为注浆粘结创造良好条件。

5.3 锚索制作与安装

锚索杆体采用高强度低松弛预应力钢绞线，按设计长度下料，严禁电弧切割。沿杆体轴线每 2m 设置一组对中支架，保证钢绞线居于孔中，保护层厚度不小于 25mm。锚固段需做除油除锈处理，自由段套防腐波纹管并灌注防腐油脂。锚索组装完成后平稳下入孔内，下索过程中避免扭转、弯折，防止对中支架脱落与波纹管破损。

5.4 压力注浆工艺

注浆采用纯水泥浆或水泥砂浆，水灰比控制在 0.45-0.55，根据需要可掺入早强剂、减水剂等外加剂。采用孔底返浆法，注浆管插至距孔底 50-100mm 处，随浆液注入缓慢匀速拔出，确保孔内空气充分排出。注浆压力维持在 0.5-2.0MPa，待孔口溢出浓浆后封闭孔口进行稳压持压。对于裂隙发育地层，可采用二次高压劈裂注浆工艺，扩大锚固段直径，提高单锚承载力。

5.5 张拉锁定与封锚

待锚固段浆体强度达到设计强度的 90% 以上后方可进行张拉作业。张拉设备须配套标定，分级加载：按设计拉力的 25%→50%→75%→100%→110% 逐级加载，每级持荷 5-10 分钟，观测锚索伸长值。实际伸长值与理论计算值偏差应控制在 ±6% 范围内，滑丝断丝数量不得超过钢丝总数的 5‰。张拉锁定后，锚具外预留不小于 30mm 钢绞线，切除多余部分后采用 C30 以上混凝土封锚保护，防止腐蚀与外力破坏。

六、关键质量控制点与常见问题处理

6.1 核心质量控制指标

锚索加固工程的质量控制贯穿全流程，核心把控三大指标：锚固力达标、预应力准确、耐久性可靠。

锚固力通过现场抗拔试验验证，试验锚索数量不少于总数的 5% 且不少于 3 根，分级加载至设计拉力的 1.5 倍，持荷 10 分钟位移稳定即为合格。预应力值通过张拉油表读数与伸长值双控，锁定后 48 小时内预应力损失不应超过设计值的 10%，超出时需进行补偿张拉。耐久性方面，自由段防腐处理、封锚混凝土密实度、注浆饱满度均需严格把控，确保设计使用年限内不锈蚀失效。

6.2 常见施工问题与解决方案

塌孔与缩径：多发生于破碎带、软塑黏土及砂层地层。处理措施包括改用跟管钻进工艺、控制钻进速度、调整泥浆比重；严重塌孔时回填水泥砂浆待凝固后重新钻孔。采用双套管跟管技术可在卵石层等极不稳定地层中保障成孔质量。

注浆不饱满：表现为注浆量不足或检测发现空洞。原因多为浆液配比不当、注浆压力不足或地层漏浆。应对措施：采用二次补浆工艺，初凝前进行孔口补浆；漏浆地层掺入速凝剂或采用间歇注浆法；关键部位可采用超声波检测密实度，发现缺陷后打孔补浆处理。

预应力损失过大：锁定后预应力值下降明显。常见原因包括锚具回缩、钢绞线松弛、浆体压缩及岩体徐变。控制措施：选用低松弛钢绞线，超张拉 5%-10% 抵消部分损失；采用高品质锚具减少夹片回缩量；张拉锁定后 7 天进行复查，损失超标的实施二次补偿张拉。

锚索腐蚀：地下水位高、腐蚀性地层的长期病害。预防措施：自由段采用双层防腐结构，注浆体本身作为第一道防腐屏障；封锚混凝土掺加防腐剂；重要工程可设置腐蚀监测传感器，定期检测锚索工作状态。

七、行业技术发展趋势

7.1 智能锚索与数字化监测

随着物联网与传感技术发展，锚索加固正从 "一次性施工" 向 "全生命周期管控" 转型。智能锚索系统集成光纤光栅传感器或 MEMS 应力芯片，可实时监测锚索轴力、温度变化及腐蚀状态，数据通过无线传输至云端平台，实现远程在线监控。配合边坡位移、地下水位等多源监测数据，可构建边坡健康诊断系统，自动识别异常工况并分级预警，从根本上改变传统人工巡检的滞后性与局限性。

7.2 数字孪生与精准设计

BIM 技术与岩土工程的深度融合，推动锚索设计从经验化向精细化演进。基于三维地质模型与边坡数值模拟，可精准计算每根锚索的最优长度、角度与预应力值，实现差异化布置而非统一参数设计。施工阶段通过数字孪生模型实时比对设计与实际偏差，动态调整方案；运维阶段实现可视化管理，大幅提升工程决策效率与科学性。AI 算法的引入进一步实现了锚索参数自动优化与长期性能预测。

7.3 绿色锚固与新材料应用

行业绿色低碳转型驱动锚固材料与工艺创新。环保型注浆材料、可回收锚索技术逐步推广，减少地下永久废弃物。超高强度钢绞线、碳纤维锚索等新材料的应用，可在同等承载力下减小钻孔直径，降低材料消耗与施工能耗。施工装备向电动化、低噪音方向发展，减少对周边生态环境的扰动，锚固工程正逐步迈向环境友好型技术体系。

八、特辰建筑加固技术保障

重庆特辰建筑加固工程有限公司深耕边坡与结构加固领域，拥有成熟的锚索加固技术体系与丰富的工程实践经验。公司严格遵循《建筑边坡工程技术规范》GB50330、《岩土锚杆与喷射混凝土支护工程技术规范》GB50086 等国家标准，结合地方标准与项目实际制定专项施工方案，确保每一项工程的技术可靠性与质量稳定性。

在技术团队方面，公司配备注册岩土工程师、结构工程师及现场技术负责人，可针对复杂地质条件提供定制化加固解决方案，从勘察复核、方案设计到现场施工、检测验收形成全流程技术管控。在设备配置上，拥有多型号潜孔钻机、跟管钻机、智能张拉设备及配套检测仪器，可满足不同地质、不同规模的边坡挡墙加固工程需求。

公司坚持 "方案先行、过程严控、数据说话" 的质量理念，所有锚索工程均执行第三方检测验收标准，完整留存施工记录与检测报告，确保工程质量可追溯、可验证。凭借专业的技术能力与严谨的工程态度，已完成多项边坡锚索加固、既有挡墙补强及地质灾害治理项目，积累了山地、丘陵、沿江等多种地貌条件下的施工经验，致力于为客户提供安全可靠、经济高效的边坡挡墙加固整体解决方案。
