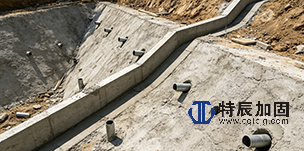

基础边坡挡墙加固——边坡排水系统修缮

一、项目概述

在边坡挡墙加固工程体系中，排水系统修缮是控制坡体稳定性、延长支挡结构服役寿命的核心技术环节。据行业工程数据统计，超过 70% 的边坡失稳与挡墙结构破坏均与水作用直接相关 —— 地表水入渗软化土体、地下水位抬升增大静水压力、排水通道淤塞形成渗流侵蚀，是诱发挡墙倾斜开裂、坡体滑移崩塌的首要诱因。

边坡排水系统修缮并非简单的疏通修补，而是一项集水文地质勘察、渗流路径重构、防淤堵长效设计、结构协同优化于一体的系统性工程。其核心目标在于构建 "地表截排、墙身导排、地下疏排" 的三级排水屏障，切断水对坡体与挡墙结构的劣化路径，从根本上提升边坡挡墙体系的长期稳定性与抗灾能力。

二、排水系统失效的机理与危害

（一）失效成因的多维度解析

1. 物理淤堵型失效
这是最普遍的失效模式。墙后填土中的细颗粒随渗流迁移，逐步堵塞泄水孔与反滤层；地表排水沟因泥沙淤积、杂物堆积导致过流断面缩减；深层排水孔则因矿物结晶沉淀、微生物膜附着形成渐进式堵塞。研究表明，传统仰斜式排水孔在富水含泥地层中，服役 3-5 年后排水效率普遍下降 40% 以上，接近完全堵塞时坡体安全系数可骤降 30% 以上。

2. 结构破损型失效
混凝土排水沟因不均匀沉降、冻融循环、车辆碾压出现裂缝、断板与侧壁垮塌；泄水孔周边墙体开裂导致渗水沿墙身内部窜流；地下排水盲沟因上部荷载挤压变形，滤层破损失去反滤功能。在季节性冻土区，冻胀融沉循环对排水结构的破坏尤为显著，地形转折处与出水口位置损伤率最高。

3. 设计缺陷型失效
部分早期工程存在排水系统配置不足问题：坡顶未设置闭合截水沟导致坡面汇水直接入渗；泄水孔间距过大、高程布置不合理形成墙后积水区；未针对地下水富集带布设深层排水设施；反滤层级配不符合规范要求，起不到拦土保水作用。此类先天缺陷往往在强降雨集中期集中爆发。

（二）连锁式工程危害

排水系统失效并非孤立故障，而是触发边坡挡墙体系劣化的起点：墙后积水使地下水位抬升，主动土压力转化为静水压力，挡墙所受水平推力显著增大；土体含水率升高导致抗剪强度衰减，坡体抗滑储备下降；渗流产生的渗透力进一步弱化土体骨架结构；地基土长期受水浸泡发生软化，承载力降低引发挡墙不均匀沉降。上述效应耦合作用下，挡墙会相继出现墙面开裂、墙体外倾、墙趾外移等病害，严重时可诱发整体失稳坍塌。

三、核心修缮技术体系

针对不同失效模式与工程条件，采用 "分级治理、标本兼治" 的技术路线，构建三维立体排水修缮体系。

（一）地表排水系统重构

地表排水是第一道防线，核心原则是 "拒水于坡外"。

• 坡顶截水沟修缮：对原有破损截水沟进行清淤、修补或重建，距坡口边缘不小于 5m 设置，采用 C20 混凝土现浇结构，断面按汇水面积计算确定，常规底宽 40cm、深 50cm，沟底纵坡不小于 2‰，每隔 10-15m 设置沉降缝与沉沙井，缝内填塞沥青麻筋防渗。对裂缝宽度大于 0.5mm 的既有水沟，采用环氧树脂注浆封闭后表面挂网抹面加固。

• 坡面排水槽优化：沿边坡纵横布设排水槽网，纵向间距 10m、横向间距 20m，采用预制混凝土块砌筑并与坡面密贴，衔接处砂浆勾缝防渗。排水槽出口统一接入坡脚排水沟，避免水流直接冲刷墙趾与坡脚地基。

• 坡体裂缝封堵：全面清理墙顶与坡面的张拉裂缝，宽度小于 2mm 采用表面封闭，大于 2mm 采用注浆充填，防止地表水沿裂缝直接渗入坡体内部。

（二）墙身排水系统升级

墙身排水是第二道防线，重点解决墙后积水问题。

• 泄水孔改造疏通：对堵塞泄水孔采用高压水冲洗 + 机械通管方式疏通，失效严重的重新钻孔布设。孔径统一为 φ100-150mm，向外倾斜坡度不小于 5%，间距 2-3m 梅花形布置，地形突变与转角处加密至 1.5m。泄水孔内侧设置厚度不小于 300mm 的级配碎石反滤层，外包 200g/㎡土工布，防止细颗粒流失引发墙后土体掏空。

• 墙后排水层修复：对于排水层淤塞严重的挡墙，采用侧向钻孔注浆置换工艺，在墙身不同高程钻孔注入透水骨料与粘结材料，重建连续排水通道，避免大面积开挖对既有结构的扰动。

• 墙脚排水沟整治：疏通修复墙前排水沟，保证墙脚无积水浸泡，防止地基土软化。沟底设置 10cm 厚碎石垫层，墙体与沟体衔接处做柔性防水处理，适应不均匀沉降。

（三）地下排水系统补强

针对地下水发育边坡，增设深层排水设施，构建第三道防线。

• 仰斜式排水孔布设：按梅花形布孔，间距 2m×2m，孔深穿透潜在滑动面不小于 2m，向上倾角 10°-15°，钻孔直径 φ110mm，内置 φ75mm 打孔 PVC 透水管，管壁孔径 10mm、孔距 10cm，外包双层土工布反滤。管底设置 30cm 厚砂砾反滤层，管口伸出坡面 10cm 便于出水观察。

• 排水盲沟系统修缮：对原有盲沟进行功能检测，堵塞段采用开挖更换或水平定向钻牵引新管方式修复。盲沟采用级配碎石填充，包裹土工布形成完整反滤体系，出水口设置防堵塞格栅与防冻保护。

• 新型防淤堵技术应用：针对传统排水孔易堵塞痛点，采用复合反滤层结构与自清洁管材，通过优化滤层级配曲线、增设多孔缓冲结构，大幅延长排水设施有效服役周期，降低后期运维成本。

四、标准化施工工艺流程

1. 前期勘察评估

采用地质雷达探测、钻孔水位监测、渗水示踪试验等技术手段，查明地下水分布规律、渗流路径、堵塞位置与结构破损程度，结合降雨资料评估排水能力缺口，制定针对性修缮方案。

2. 施工准备与防护

平整作业场地，搭建安全防护设施，布设临时排水系统确保施工期间坡面不积水。对既有挡墙结构进行变形监测布点，施工过程中实时监控墙体位移，确保加固作业安全。

3. 地表排水施工

按照 "由高到低、先主后次" 顺序施工，先完成坡顶截水沟，再布设坡面排水槽，最后整治坡脚排水沟。混凝土施工严格控制配合比与养护周期，沉降缝设置符合规范要求。

4. 墙身与地下排水施工

泄水孔钻孔采用干钻工艺，避免泥浆堵塞孔壁。透水管安装保证坡度准确，反滤材料级配经试验验证。深层排水孔施工做好孔口保护，防止施工杂物落入。

5. 系统调试与验收

完工后进行通水试验与降雨模拟测试，检验各排水节点通畅性、排水能力与防渗效果。同步开展挡墙位移监测，确认修缮工程未对结构产生不利影响。

五、质量管控与技术标准

本项目严格遵循现行国家与行业规范执行，主要技术依据包括：

• 《建筑边坡工程技术规范》GB 50330-2013

• 《建筑与市政地基基础通用规范》GB 55003-2021

• 《公路工程排水设计规范》JTG/T 207-2011

关键质量控制指标：

• 泄水孔通畅率 100%，反滤层级配符合设计要求

• 排水沟纵坡偏差不大于 ±0.1%，断面尺寸偏差不大于 ±5%

• 排水孔倾角误差不大于 ±1°，孔位偏差不大于 10cm

• 混凝土强度合格率 100%，砌体灰缝饱满度不低于 80%

• 沉降缝填塞密实，无渗漏现象

六、行业洞察与工程价值

从工程全生命周期视角看，边坡排水系统修缮是投入产出比最高的加固措施。相较于被动的结构补强，主动优化排水体系可从根源上削减水荷载，使挡墙结构回归设计受力状态，其加固效能往往是单纯结构加固的 2-3 倍。

当前行业存在 "重结构、轻排水" 的普遍倾向，多数加固工程仅关注墙体开裂与倾斜的表观治理，忽视排水系统失效这一根本诱因，导致加固后短期内病害复发。系统化的排水修缮方案通过重构坡体水文环境，可有效延长边坡挡墙服役年限 15 年以上，大幅降低全生命周期运维成本。

对于山地城市与丘陵地区，排水系统修缮还具有显著的防灾减灾价值。在极端降雨事件频发的气候背景下，完善的排水体系能够显著提升边坡抵御暴雨侵袭的能力，减少次生地质灾害风险，具有重要的社会安全效益。

七、特辰技术优势

重庆特辰建筑加固工程有限公司深耕边坡支挡领域多年，在排水系统修缮方面形成了自身独特的技术体系：

• 拥有成熟的原位渗流检测技术，可精准定位堵塞段与渗水通道，避免盲目施工

• 掌握不开挖墙后排水层修复工艺，最大限度减少对既有结构与周边环境的扰动

• 建立了适配西南地区地质特点的防淤堵排水构造标准，有效解决高含泥地层排水孔快速堵塞难题

• 严格执行 "勘察 - 设计 - 施工 - 验收" 一体化管控，每道工序均留存可追溯质量记录

• 所有修缮方案均结合结构安全验算，确保排水优化与结构加固协同增效
