基础边坡挡墙加固——挡墙裂缝修补

项目概述

基础边坡挡墙作为岩土工程中最常用的支挡结构，广泛应用于公路、铁路、水利、矿山、市政建设等领域，承担着抵抗土体侧压力、防止边坡滑移、保障周边生命财产安全的核心使命。然而，受地质条件变化、设计施工缺陷、极端气候频发及材料自然老化等多重因素影响，挡墙裂缝已成为行业内最普遍且最具潜在危险性的病害形式。

据行业统计数据显示，我国现有运营超过 10 年的挡墙中，约 65% 存在不同程度的裂缝问题，其中西南地区因地质复杂、降雨充沛，裂缝发生率高达 78%。裂缝不仅破坏挡墙的结构完整性和外观质量，更会成为雨水、地下水及有害化学物质侵入的通道，加速钢筋锈蚀、混凝土碳化和土体软化，最终可能导致挡墙倾斜、鼓胀甚至整体失稳坍塌，引发严重的地质灾害和经济损失。

重庆特辰建筑加固工程有限公司深耕挡墙加固领域十余年，凭借先进的技术理念、丰富的工程经验和严格的质量管控体系，为全国客户提供从裂缝检测评估、方案设计、施工实施到后期监测维护的全生命周期一体化解决方案。我们坚持 "诊断先行、对症施治、标本兼治" 的原则，针对不同类型、不同成因、不同危害程度的挡墙裂缝，制定个性化修复方案，确保修复工程安全可靠、经济合理、耐久美观。

挡墙裂缝成因深度分析

挡墙裂缝的产生是一个复杂的多因素耦合过程，往往不是单一原因造成的，而是多种因素共同作用的结果。深入分析裂缝成因是制定科学有效修复方案的前提和基础。

1. 地质与地基因素

• 地基不均匀沉降：这是导致挡墙产生竖向裂缝和斜向裂缝的最主要原因。当地基土承载力不足、压缩性不均或存在软弱下卧层时，挡墙各部位沉降量差异超过允许值，会在墙体中产生巨大的附加应力，从而引发裂缝。

• 地下水作用：地下水的升降变化会引起地基土的湿陷、膨胀或液化，导致地基承载力下降和不均匀沉降。同时，地下水对挡墙基础的侵蚀作用也会削弱基础强度。

• 边坡失稳：墙后边坡发生滑移或蠕动时，会对挡墙产生额外的推力，使墙体受力状态发生改变，导致墙身出现剪切裂缝和水平裂缝。

2. 设计与计算因素

• 土压力估算不准确：设计时未充分考虑土体的非均匀性、动态变化以及雨季渗水造成的孔隙水压力增加，导致土压力计算值偏小，墙体截面尺寸和配筋不足。

• 忽视变形协调：墙体与基础的刚度差异过大，或未设置足够的沉降缝、伸缩缝，导致温度应力和沉降应力无法有效释放，产生应力集中。

• 排水系统设计不合理：排水孔数量不足、间距过大或位置不当，导致墙后积水无法及时排出，静水压力和动水压力显著增大，超过挡墙的承载能力。

3. 施工与材料因素

• 混凝土施工质量问题：混凝土配合比不当、搅拌不均匀、浇筑不密实、养护不到位等，会导致混凝土强度不足、收缩开裂和蜂窝麻面等缺陷。

• 施工工艺不规范：基础开挖后未及时封闭、回填土碾压不密实、墙后填土不符合要求等，都会影响挡墙的整体稳定性。

• 材料质量不合格：使用强度不足的水泥、含泥量超标的砂石或锈蚀严重的钢筋，会直接降低挡墙的结构性能和耐久性。

4. 环境与使用因素

• 温度变化：混凝土和砌体材料具有热胀冷缩的特性，当环境温度发生剧烈变化时，墙体内部会产生温度应力，超过材料的抗拉强度时就会产生温度裂缝。

• 干湿循环与冻融作用：在多雨地区和寒冷地区，反复的干湿循环和冻融循环会加速混凝土和砌体材料的劣化，导致裂缝产生和扩展。

• 外部荷载变化：墙后堆载过大、车辆振动、地震作用等外部荷载的变化，会使挡墙受力状态发生改变，引发新的裂缝或使原有裂缝扩展。

• 化学侵蚀：工业废水、酸雨等含有害化学物质的水体侵入墙体，会对混凝土和钢筋产生腐蚀作用，导致结构破坏。

挡墙裂缝类型与危害分级

1. 按裂缝形态与受力特征分类

2. 按裂缝活动性分类

• 静止裂缝：裂缝长度、宽度和数量已稳定，不再随时间和环境变化而发展。此类裂缝只需进行封闭处理，防止水分侵入即可。

• 活动裂缝：裂缝宽度会随结构受力、变形或环境温湿度变化而时张时闭。此类裂缝需使用具有弹性和柔韧性的材料进行修补，或先消除其成因后再进行处理。

• 发展中裂缝：裂缝长度、宽度和数量仍在持续增加，表明结构受力状态仍在恶化。此类裂缝必须先采取临时加固措施，待裂缝稳定后再进行永久性修复。

3. 危害分级标准

根据《混凝土结构加固设计规范》（GB 50367-2013）和《建筑边坡工程鉴定与加固技术规范》（GB 50843-2013），结合工程实践经验，将挡墙裂缝的危害程度分为四个等级：

• Ⅰ 级（轻微危害）：裂缝宽度≤0.2mm，深度≤50mm，为表面非结构性裂缝。主要影响外观质量，对结构承载力和耐久性影响较小。

• Ⅱ 级（中等危害）：裂缝宽度 0.2-0.5mm，深度 50-150mm，未贯穿墙体。会加速水分和有害物质侵入，降低结构耐久性，需及时进行修补。

• Ⅲ 级（严重危害）：裂缝宽度 0.5-2mm，深度 150-300mm，局部贯穿。结构完整性已受损，承载力有所下降，存在安全隐患，必须进行加固修复。

• Ⅳ 级（极严重危害）：裂缝宽度 > 2mm，深度 > 300mm，多处贯穿。结构承载力严重不足，随时可能发生失稳破坏，需立即采取应急措施并进行全面加固。

主流挡墙裂缝修补技术详解

针对不同类型和危害等级的挡墙裂缝，我们采用不同的修补技术和材料，确保修复效果达到最佳。

1. 表面封闭法

• 适用范围：Ⅰ 级危害的表面微细裂缝（宽度≤0.2mm）和网状裂缝

• 技术原理：利用混凝土表层的毛细作用，将低黏度、高渗透性的修补胶液或水泥基渗透结晶型材料涂刷于裂缝表面，使其渗透到裂缝内部，封闭裂缝通道，防止水分和有害物质侵入。

• 施工工艺：清理裂缝表面→高压空气吹扫→涂刷修补材料→养护

• 材料选择：纳米 SiO₂改性水泥基渗透结晶型修补剂、环氧树脂密封胶

• 技术优势：施工简单、成本低廉、不影响结构外观

2. 低压注射法

• 适用范围：Ⅱ 级和部分 Ⅲ 级危害的独立裂缝（宽度 0.1-1.5mm）

• 技术原理：以一定的压力（0.1-0.3MPa）将低黏度、高强度的裂缝修补胶液缓慢注入裂缝腔内，使其充满整个裂缝空间并与混凝土牢固粘结，恢复结构的整体性和强度。

• 施工工艺：裂缝表面清理→粘贴注浆嘴→密封裂缝表面→低压注浆→拆除注浆嘴→表面修整

• 材料选择：环氧改性聚氨酯注浆料、环氧树脂注浆液

• 技术优势：修复效果好、粘结强度高、对结构损伤小

3. 开槽修补法

• 适用范围：Ⅲ 级危害的较宽裂缝（宽度 > 0.5mm）和活动裂缝

• 技术原理：沿裂缝走向开凿 U 形或 V 形凹槽，清理干净后用修补材料填充凹槽，必要时加设钢筋网片或碳纤维布进行增强。

• 施工工艺：裂缝定位→开凿凹槽→清理湿润→涂刷界面剂→填充修补材料→表面修整→养护

• 材料选择：环氧砂浆、聚合物水泥砂浆、自修复流态固化土

• 技术优势：修复牢固、耐久性好、可处理活动裂缝

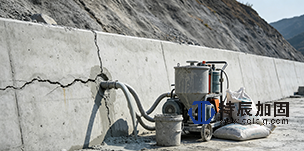

4. 压力注浆法

• 适用范围：Ⅳ 级危害的大裂缝、贯穿性裂缝以及墙后土体空洞

• 技术原理：通过高压注浆设备将水泥浆或化学浆液注入裂缝和墙后土体空洞中，浆液凝固后不仅填充裂缝和空洞，还能加固土体，提高地基承载力和挡墙稳定性。

• 施工工艺：钻孔→安装注浆管→密封孔口→高压注浆→注浆结束→封孔

• 材料选择：水泥 - 水玻璃双液浆、聚氨酯化学浆液

• 技术优势：可同时修复结构和加固地基、适用范围广、加固效果显著

5. 复合加固法

• 适用范围：伴有挡墙倾斜、鼓胀等严重变形的裂缝

• 技术原理：将裂缝修补技术与锚杆加固、加大截面法、卸荷板法等加固技术相结合，先恢复挡墙的结构完整性，再提高其整体稳定性。

• 常用组合：

￮ 裂缝注浆 + 锚杆（索）加固

￮ 开槽修补 + 碳纤维布增强

￮ 压力注浆 + 加大截面法

不同类型挡墙的裂缝处理差异

不同结构形式的挡墙，其受力特点和破坏模式存在显著差异，因此裂缝处理方法也应有所区别。

1. 重力式挡墙

• 结构特点：依靠自身重量抵抗土体侧压力，多采用浆砌片石或混凝土浇筑而成，墙身截面较大。

• 常见裂缝：竖向裂缝（地基不均匀沉降）、斜向裂缝（剪切应力）、网状裂缝（温度收缩）

• 处理要点：

￮ 重点排查地基问题，必要时先进行地基加固

￮ 对于浆砌片石挡墙，应先剔除松动的片石和砂浆，再进行裂缝修补

￮ 严重开裂的挡墙可采用加大截面法或增设扶壁进行加固

2. 悬臂式与扶壁式挡墙

• 结构特点：由立壁、墙趾板和墙踵板组成，依靠钢筋混凝土结构的抗弯能力抵抗土压力。

• 常见裂缝：立壁根部的水平裂缝（弯矩最大处）、扶壁与立壁连接处的斜向裂缝

• 处理要点：

￮ 重点检查钢筋锈蚀情况，必要时进行除锈和防锈处理

￮ 裂缝修补后可粘贴碳纤维布或钢板进行抗弯增强

￮ 可在墙背增设锚杆（索），减小立壁的弯矩

3. 加筋土挡墙

• 结构特点：由面板、拉筋和填土组成，依靠拉筋与填土之间的摩擦力保持稳定。

• 常见裂缝：面板接缝处的裂缝、面板表面的网状裂缝

• 处理要点：

￮ 面板裂缝可采用表面封闭法或低压注射法处理

￮ 重点检查排水系统，防止墙后积水导致拉筋锈蚀

￮ 若拉筋锈蚀严重，需进行局部更换或增设新的拉筋

特辰建筑核心优势与特色工艺

1. 精准诊断体系

我们建立了一套科学完善的挡墙裂缝诊断体系，采用 "现场勘查 + 无损检测 + 数值模拟" 三位一体的诊断方法：

• 现场勘查：详细记录裂缝的位置、长度、宽度、深度、形态和分布情况

• 无损检测：运用地质雷达、超声波检测仪、钢筋探测仪等先进设备，检测墙体内部缺陷、钢筋锈蚀状况和墙后土体空洞

• 数值模拟：采用三维有限元分析软件，模拟挡墙的受力状态和裂缝发展趋势，准确评估结构安全性

2. 全生命周期服务

我们不仅提供高质量的裂缝修补施工服务，更致力于为客户提供全生命周期的解决方案：

• 前期：免费现场勘查、技术咨询和方案设计

• 中期：严格按照国家标准和设计要求进行施工，确保工程质量

• 后期：提供定期回访、裂缝监测和维护保养服务，建立工程档案，为客户解决后顾之忧

3. 特色工艺技术

• 纳米改性材料应用技术：采用纳米 SiO₂改性水泥基渗透结晶型修补剂，渗透深度可达 10mm，能有效填充混凝土内部微孔，显著提高抗渗性能和耐久性。

• 自修复材料技术：在修补材料中嵌入碱敏性自修复微胶囊，当挡墙因不均匀沉降出现微裂缝时，微胶囊会自动破裂释放修复材料，实现裂缝的智能自愈。

• 智能监测技术：将北斗高精度定位与光纤光栅传感技术相结合，构建空天地一体化监测网络，实时监测挡墙的变形和应力变化，提前 72 小时预警灾害风险。

4. 严格的质量管控

我们建立了完善的质量管理体系，从材料采购、施工过程到竣工验收，每一个环节都进行严格的质量控制：

• 所有材料均选用国内知名品牌，进场前必须进行检验，合格后方可使用

• 施工人员均经过专业培训，持证上岗

• 实行 "三检制"（自检、互检、交接检），确保每一道工序质量合格

• 严格按照《混凝土结构工程施工质量验收规范》（GB 50204）和《建筑边坡工程施工质量验收标准》（GB 51351）进行验收

标准化施工流程

为确保挡墙裂缝修补工程的质量和安全，我们制定了严格的标准化施工流程：

1. 前期准备阶段

• 成立项目部，明确各岗位职责

• 进行现场勘查，收集相关技术资料

• 编制详细的施工组织设计和安全专项方案

• 准备施工材料、设备和人员

• 进行安全技术交底

2. 裂缝检测与评估阶段

• 对挡墙进行全面检测，详细记录裂缝情况

• 分析裂缝成因和危害程度

• 制定针对性的修复方案

• 方案经专家评审和业主确认后实施

3. 施工实施阶段

• 施工区域围挡，设置安全警示标志

• 清理裂缝表面和周围杂物

• 根据裂缝类型选择合适的修补方法进行施工

• 做好施工记录，及时解决施工中出现的问题

4. 养护与验收阶段

• 按照规定的时间和方法进行养护

• 养护期满后进行自检

• 自检合格后提交竣工验收申请

• 组织业主、监理等单位进行竣工验收

• 移交工程资料

5. 后期服务阶段

• 进行工程回访，了解修复效果

• 建立工程档案，定期进行裂缝监测

• 提供维护保养技术指导

• 对出现的问题及时进行处理

质量控制与验收标准

1. 材料质量控制

• 裂缝修补胶液的粘结强度应≥2.5MPa，且大于被修补混凝土的抗拉强度

• 水泥基修补材料的抗压强度应≥30MPa，抗折强度应≥5MPa

• 所有材料必须有产品合格证、出厂检验报告和进场复验报告

2. 施工质量控制

• 裂缝表面清理应干净、无油污、无浮灰和松散混凝土

• 注浆嘴的间距应根据裂缝宽度确定，一般为 200-300mm

• 注浆压力应控制在规定范围内，避免压力过大导致墙体开裂

• 修补后的表面应平整、光滑，与原结构色差小

3. 验收标准

• 裂缝应全部填充饱满，无遗漏、无空鼓

• 修补材料与原混凝土粘结牢固，无脱落、无开裂

• 表面平整度偏差应≤3mm/m

• 挡墙的变形应在允许范围内

• 验收资料应齐全、完整

典型应用场景

我们的挡墙裂缝修补技术已成功应用于全国多个地区的各类工程项目：

• 交通基础设施：公路边坡挡墙、铁路路基挡墙、桥梁桥台挡墙

• 水利水电工程：水库大坝挡墙、河道护岸挡墙、水渠边坡挡墙

• 市政工程：城市道路挡墙、小区边坡挡墙、地下车库挡墙

• 矿山工程：矿山边坡挡墙、尾矿库挡墙

• 工业与民用建筑：厂房边坡挡墙、住宅地基挡墙

行业发展趋势与展望

随着我国基础设施建设的不断推进和既有工程的老化，挡墙裂缝修补和加固市场需求持续增长。预计到 2030 年，我国边坡防护行业市场规模将攀升至 2900 亿元，复合年均增长率保持在 8.7% 左右。未来，挡墙裂缝修补技术将朝着以下几个方向发展：

1. 绿色生态化

新型环保材料如地质聚合物、生物基材料及 FRP 筋材等将得到广泛应用，其全生命周期碳排放较传统材料降低逾 77%。同时，生态防护与结构加固相结合的技术将成为主流，实现工程与自然环境的协同发展。

2. 智能监测化

物联网、大数据、人工智能等技术将深度融入挡墙裂缝修补和加固领域。通过在挡墙中植入智能传感器，实现对裂缝发展、结构变形和应力变化的实时监测和预警，提高工程的安全性和可靠性。

3. 预制装配化

预制装配式挡土构件的渗透率将不断提升，预计 2026 年将突破 31%。预制装配化施工不仅能缩短工期、降低成本，还能提高施工质量和安全性。

4. 全生命周期服务化

行业将从单一的施工服务向 "设计 - 施工 - 运维" 一体化全生命周期服务转型。通过提供长期的监测和维护服务，保障挡墙在整个使用寿命周期内的安全运行。

重庆特辰建筑加固工程有限公司将紧跟行业发展趋势，不断加大技术研发投入，提升核心竞争力，致力于为客户提供更安全、更环保、更智能的挡墙裂缝修补和加固解决方案，为我国基础设施建设和安全运行保驾护航。
