基础边坡挡墙加固——挡墙抗倾覆加固

一、项目概述

挡墙作为岩土工程领域最基础也最关键的支挡结构，广泛应用于公路、铁路、水利、市政、工业与民用建筑等各类工程中，其核心功能是抵抗侧向岩土压力，防止边坡坍塌、滑移和水土流失。抗倾覆稳定性是挡墙安全运行的三大核心指标之一（与抗滑移、地基承载力并列），直接关系到整个边坡工程乃至周边区域的生命财产安全。

根据《建筑边坡工程鉴定与加固技术规范》GB 50843-2013 规定，挡墙抗倾覆安全系数不得低于 1.5。然而，在工程实践中，由于原始设计缺陷、施工质量不达标、后期环境变化（如暴雨、地震、地下水位上升）以及使用荷载增加等因素，大量既有挡墙存在抗倾覆能力不足的安全隐患，表现为墙体前倾、顶部开裂、基础不均匀沉降等病害，严重时甚至发生整体倾覆倒塌事故，造成重大经济损失和人员伤亡。

重庆特辰建筑加固工程有限公司作为国内专业的建筑加固工程服务商，深耕基础边坡挡墙加固领域十余年，拥有一支由岩土工程师、结构工程师和资深施工团队组成的专业队伍。公司严格遵循国家现行规范标准，针对不同类型、不同病害程度的挡墙，提供从勘察检测、方案设计、施工实施到后期监测维护的一站式抗倾覆加固解决方案，致力于为客户打造安全可靠、经济高效、经久耐用的挡墙加固工程。

二、挡墙抗倾覆失效的深度机理分析

挡墙抗倾覆的本质是抗倾覆力矩与倾覆力矩的平衡关系。当作用在挡墙上的倾覆力矩（主要由主动土压力、水压力、地震力及附加荷载产生）超过挡墙自身及墙踵上方土体重量产生的抗倾覆力矩时，挡墙将绕墙趾发生转动，最终导致倾覆破坏。

（一）力学原理

• 倾覆力矩：主要由墙后主动土压力产生，作用点位于墙高的 1/3 处，计算公式为：，其中为主动土压力系数，为墙后填土重度，为挡墙高度。

• 抗倾覆力矩：由挡墙自重和墙踵板上方填土重量产生，作用点分别位于各自重心处，计算公式为：，其中为挡墙自重，为挡墙重心到墙趾的水平距离，为墙踵板上方填土重量，为填土重心到墙趾的水平距离。

• 抗倾覆安全系数：。

（二）主要失效原因

1. 设计因素

• 土压力计算模式不当，未充分考虑实际地质条件或附加荷载（如车辆荷载、堆载）

• 挡墙断面尺寸偏小，特别是基础宽度不足，导致抗倾覆力矩不够

• 排水系统设计缺陷，如泄水孔数量不足、位置不当或未设置反滤层，导致墙后积水产生过大的静水压力

• 未考虑地震荷载或暴雨等极端工况的影响

2. 施工因素

• 地基处理不到位，地基承载力不足，导致基础不均匀沉降

• 墙后填土质量差，如采用高压缩性、低抗剪强度的粘性土，或填土压实度不够

• 墙体砌筑或浇筑质量差，如灰缝不饱满、混凝土振捣不密实，导致墙体整体性差

• 施工顺序错误，如一次性开挖过高，未及时进行支护

3. 环境因素

• 暴雨导致地下水位上升，墙后积水产生静水压力和渗透压力，显著增大倾覆力矩

• 地震作用产生的水平惯性力，加剧挡墙的倾覆风险

• 长期风化作用导致墙体材料强度降低，结构整体性下降

• 墙后土体流失，导致墙踵上方填土重量减少，抗倾覆力矩降低

4. 使用因素

• 后期在墙顶或墙后违规增加堆载，超出原设计荷载范围

• 周边工程施工（如基坑开挖、打桩）对挡墙产生不利影响

• 缺乏定期维护，排水系统堵塞，未能及时发现和处理早期病害

三、主流抗倾覆加固技术体系及特辰优势

重庆特辰建筑加固工程有限公司结合多年工程实践经验，形成了一套完整的挡墙抗倾覆加固技术体系，能够根据不同工程条件和客户需求，选择最适宜的加固方案。

（一）增大截面加固法

1. 技术原理

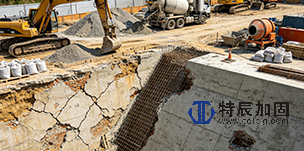

通过在挡墙墙前或墙后浇筑钢筋混凝土，增大挡墙的截面尺寸和自重，从而提高抗倾覆力矩。该方法是最传统也是应用最广泛的挡墙加固技术之一。

2. 适用场景

• 重力式挡墙抗倾覆能力轻度至中度不足

• 墙前或墙后有足够的施工空间

• 地基承载力能够满足增大截面后的荷载要求

3. 特辰技术优势

• 采用分段跳槽施工技术，每次施工长度不超过 2 米，确保施工过程中挡墙的稳定性

• 新旧混凝土结合面采用凿毛处理 + 植入拉结钢筋技术，保证新旧结构协同工作

• 对于砌体挡墙，采用设置水平齿槽 + 锚筋的方式，提高结合面的抗剪能力

• 可根据实际需要，将挡墙挡土面调整为仰斜状，减小土压力，进一步提高加固效果

（二）预应力锚杆（索）加固法

1. 技术原理

通过在挡墙上钻孔，将高强度锚杆（索）植入墙后稳定地层中，并施加预应力，将挡墙与深层稳定岩土体连接成整体，利用锚杆（索）的拉力抵消部分倾覆力矩。

2. 适用场景

• 各类挡墙抗倾覆能力中度至重度不足

• 墙前施工空间有限，无法采用增大截面法

• 需要控制挡墙变形的工程

3. 特辰技术优势

• 采用自钻式中空锚杆技术，适用于松散、破碎地层，提高施工效率和锚固质量

• 对于变形较大的挡墙，采用预应力锚索技术，能够有效控制挡墙的位移和变形

• 当原挡墙挡板不满足传力要求时，采用增设格构梁或肋的方式，分散锚杆（索）的集中力

• 采用防腐处理 + 定期监测的方式，确保锚杆（索）的长期耐久性

（三）抗滑桩加固法

1. 技术原理

在挡墙前方或后方设置抗滑桩，利用抗滑桩的抗弯和抗剪能力，抵抗挡墙的倾覆力矩。抗滑桩通常采用钢筋混凝土灌注桩，桩端嵌入稳定地层足够深度。

2. 适用场景

• 挡墙抗倾覆能力严重不足，存在整体倾覆风险

• 地基承载力较低，无法采用增大截面法

• 墙后土体稳定性差，存在滑坡隐患

3. 特辰技术优势

• 采用微型桩 + 冠梁组合技术，适用于施工空间狭小的场合

• 抗滑桩与原挡墙之间采用刚性连接，确保两者协同工作

• 可根据地质条件，采用旋挖钻、冲击钻等不同成孔工艺，提高施工效率

• 桩身混凝土采用水下灌注技术，保证桩身质量

（四）卸荷减载加固法

1. 技术原理

通过清除墙后部分填土或降低墙顶堆载，减小作用在挡墙上的主动土压力，从而降低倾覆力矩。该方法通常与其他加固方法结合使用。

2. 适用场景

• 墙后存在多余填土或违规堆载

• 挡墙抗倾覆能力轻度不足

• 其他加固方法施工难度大或成本高

3. 特辰技术优势

• 采用分级卸载 + 实时监测的方式，确保卸载过程中挡墙的稳定性

• 卸载后对边坡进行喷锚支护，防止边坡坍塌

• 可结合坡顶截水沟和坡面排水系统的建设，提高边坡的整体稳定性

（五）排水系统优化加固法

1. 技术原理

通过增设或修复挡墙的排水系统，及时排除墙后积水，消除静水压力和渗透压力，从而降低倾覆力矩。排水系统优化是挡墙加固工程中不可或缺的重要环节。

2. 适用场景

• 挡墙病害主要由排水不畅引起

• 墙后地下水位较高

• 暴雨频繁地区的挡墙加固工程

3. 特辰技术优势

• 采用深层导水孔技术，将墙后积水直接引入深层稳定地层，提高排水效率

• 泄水孔采用反滤层 + 透水管的结构，防止土体流失和泄水孔堵塞

• 结合墙顶截水沟、墙脚排水沟的建设，形成完整的排水体系

四、不同类型挡墙的针对性加固解决方案

不同结构类型的挡墙，其受力特点和破坏模式各不相同，因此需要采用针对性的加固方案。

（一）重力式挡墙

重力式挡墙依靠自身重量抵抗土压力，是最常见的挡墙类型，主要由毛石、砖或素混凝土砌筑而成。其抗倾覆失效主要表现为绕墙趾转动。

特辰推荐加固方案：

• 轻度不足：墙前加大截面法 + 排水系统优化

• 中度不足：墙前加大截面法 + 预应力锚杆加固法

• 重度不足：抗滑桩加固法 + 预应力锚索加固法 + 卸荷减载法

（二）悬臂式挡墙

悬臂式挡墙由立壁、墙趾板和墙踵板组成，采用钢筋混凝土结构，依靠墙踵板上方填土重量平衡倾覆力矩。其抗倾覆失效主要表现为墙踵板上翘，立壁前倾。

特辰推荐加固方案：

• 轻度不足：墙踵板加厚法 + 排水系统优化

• 中度不足：预应力锚杆加固法（锚杆设于立壁上部）

• 重度不足：扶壁增设法 + 预应力锚索加固法

（三）扶壁式挡墙

扶壁式挡墙在悬臂式挡墙的基础上增加了扶壁，提高了挡墙的刚度和承载力。其抗倾覆失效主要表现为扶壁开裂，立壁整体前倾。

特辰推荐加固方案：

• 轻度不足：扶壁加厚法 + 排水系统优化

• 中度不足：预应力锚杆加固法（锚杆设于扶壁两侧）

• 重度不足：抗滑桩加固法 + 预应力锚索加固法

（四）衡重式挡墙

衡重式挡墙在墙身中部设置衡重台，利用衡重台上的填土重量增加抗倾覆力矩。其抗倾覆失效主要表现为衡重台开裂，墙身上部前倾。

特辰推荐加固方案：

• 轻度不足：衡重台加厚法 + 排水系统优化

• 中度不足：衡重台处增设钢筋混凝土卸荷板法

• 重度不足：预应力锚索加固法 + 抗滑桩加固法

五、标准化项目实施流程

重庆特辰建筑加固工程有限公司建立了严格的标准化项目实施流程，确保每一个挡墙抗倾覆加固工程都能高质量、高效率地完成。

（一）勘察检测阶段

1. 现场踏勘：了解挡墙的基本情况、病害表现和周边环境

2. 结构检测：检测墙体材料强度、钢筋配置及锈蚀程度、裂缝分布及宽度

3. 地质勘察：复核场地工程地质条件，特别是地基承载力和地下水位情况

4. 稳定性分析：根据检测数据和地质条件，计算挡墙的抗倾覆安全系数，评估病害严重程度

（二）方案设计阶段

1. 方案比选：根据勘察检测结果，提出多种加固方案进行技术经济比较

2. 详细设计：确定最优方案后，进行详细的结构设计和施工图纸绘制

3. 专家评审：邀请行业专家对设计方案进行评审，确保方案的安全性和可行性

4. 方案确认：与客户沟通确认设计方案和工程造价

（三）施工准备阶段

1. 施工组织设计：编制详细的施工组织设计和安全专项方案

2. 材料准备：采购符合设计要求的材料，并进行进场检验

3. 设备准备：调配施工所需的机械设备，并进行调试

4. 人员培训：对施工人员进行技术交底和安全培训

（四）施工实施阶段

1. 施工围挡：设置施工围挡和安全警示标志，确保施工安全

2. 基础处理：根据设计要求，进行地基加固或基础处理

3. 加固施工：按照设计图纸和施工规范，进行加固结构的施工

4. 质量检查：每道工序完成后，进行质量检查，合格后方可进行下一道工序

5. 现场监测：施工过程中对挡墙的变形和位移进行实时监测，及时发现和处理异常情况

（五）竣工验收阶段

1. 自检自评：施工完成后，公司进行自检自评

2. 第三方检测：委托第三方检测机构对加固工程进行检测

3. 竣工验收：组织业主、设计、监理等单位进行竣工验收

4. 资料移交：向业主移交完整的工程资料

（六）后期服务阶段

1. 定期回访：工程竣工后，定期进行回访，了解挡墙的运行情况

2. 维护指导：为业主提供挡墙的日常维护指导

3. 应急处理：如遇紧急情况，及时提供技术支持和应急处理服务

六、质量控制与全生命周期安全保障

重庆特辰建筑加固工程有限公司始终将工程质量和安全放在首位，建立了完善的质量控制体系和全生命周期安全保障体系。

（一）质量控制体系

1. 材料质量控制：所有进场材料必须具有产品合格证和检验报告，并进行抽样检验，不合格材料严禁使用

2. 施工过程控制：严格按照设计图纸和施工规范进行施工，每道工序实行 "三检制"（自检、互检、交接检）

3. 隐蔽工程验收：隐蔽工程必须经监理单位验收合格后，方可进行隐蔽

4. 成品保护：加强对已完成工程的成品保护，防止损坏

（二）全生命周期安全保障

1. 施工过程监测：施工过程中对挡墙的水平位移、竖向沉降、裂缝发展等进行实时监测，监测频率根据挡墙的安全等级和施工进度确定

2. 竣工后监测：工程竣工后，建议业主进行为期 1-2 年的定期监测，及时掌握挡墙的长期变形情况

3. 耐久性设计：采用耐腐蚀材料和先进的施工工艺，提高加固工程的耐久性，确保加固效果长期有效

4. 后期维护制度：为业主制定详细的后期维护制度，指导业主定期对挡墙进行检查和维护，及时处理发现的问题

七、行业痛点与特辰创新解决方案

（一）行业痛点

1. 勘察检测不全面：很多加固工程只进行简单的外观检查，没有进行深入的结构检测和地质勘察，导致加固方案缺乏针对性

2. 方案设计不合理：部分设计单位照搬照抄标准图集，没有结合工程实际情况进行个性化设计，导致加固效果不佳或成本过高

3. 施工质量参差不齐：一些施工单位缺乏专业技术和设备，施工质量难以保证，留下新的安全隐患

4. 忽视排水系统：很多加固工程只注重结构加固，忽视了排水系统的优化，导致墙后积水问题依然存在，加固效果大打折扣

5. 缺乏后期监测和维护：工程竣工后，缺乏有效的后期监测和维护，导致早期病害不能及时发现和处理

（二）特辰创新解决方案

1. 三维勘察检测技术：采用三维激光扫描、地质雷达等先进技术，对挡墙和周边地质进行全面、精确的勘察检测，为方案设计提供可靠的数据支持

2. BIM 技术应用：利用 BIM 技术进行加固方案的三维设计和模拟分析，优化设计方案，提高设计精度和施工效率

3. 组合加固技术：根据工程实际情况，采用多种加固技术的组合应用，如 "增大截面 + 预应力锚杆 + 排水系统优化"，实现加固效果和经济效益的最大化

4. 绿色施工技术：采用低噪音、低振动的施工设备和工艺，减少对周边环境的影响；加强施工现场的环境保护，做到文明施工

5. 智慧监测系统：为客户提供基于物联网的智慧监测系统，实现对挡墙变形、位移、应力等指标的实时远程监测，及时发出预警信息，确保挡墙的长期安全运行

八、特辰建筑的核心竞争力

（一）专业的技术团队

公司拥有一支由多名注册岩土工程师、注册结构工程师和高级工程师组成的专业技术团队，具有丰富的挡墙加固工程设计和施工经验，能够解决各种复杂的技术难题。

（二）先进的技术设备

公司配备了先进的勘察检测设备和施工设备，如三维激光扫描仪、地质雷达、自钻式锚杆钻机、旋挖钻机等，能够满足各种复杂工程条件下的施工需求。

（三）严格的质量管理

公司通过了 ISO9001 质量管理体系认证，建立了完善的质量控制体系，从材料采购、施工过程到竣工验收，每一个环节都严格把控，确保工程质量。

（四）丰富的工程经验

公司先后完成了数百项各类挡墙加固工程，涉及公路、铁路、水利、市政、工业与民用建筑等多个领域，积累了丰富的工程经验。

（五）完善的售后服务

公司建立了完善的售后服务体系，为客户提供从勘察设计、施工实施到后期监测维护的一站式服务，确保客户无后顾之忧。
