基础边坡挡墙加固——挡墙排水系统优化

一、项目概述

在边坡挡墙加固工程体系中，排水系统优化是成本占比最低、安全效益最高的核心环节。行业统计数据显示，超过 70% 的挡墙失稳、滑移与倾覆事故，其直接诱因并非结构强度不足，而是墙后排水系统失效导致孔隙水压力骤升、土体抗剪强度劣化所致。重庆特辰建筑加固工程有限公司基于多年工程实践与技术积累，构建了 "地表截流 — 墙背疏排 — 深层导排 — 结构防渗" 四位一体的挡墙排水优化技术体系，针对既有挡墙排水能力不足、泄水孔淤堵、反滤层失效、地下水位抬升等典型病害，提供从勘察诊断、方案设计到施工实施、运维监测的全流程解决方案，从水文地质根源上提升挡墙结构的长期稳定性与服役寿命。

二、挡墙排水失效的行业痛点与病害机理

（一）排水系统失效的核心成因

传统挡墙排水设计普遍存在 "重结构、轻水文" 的倾向，多数工程仅按规范最低标准布设泄水孔，缺乏对场地水文条件的精细化研判，导致系统在长期服役中逐步失效。失效路径主要分为三类：

1. 设计性缺陷

• 泄水孔布设密度不足、竖向高程不合理，最低排水口高于地下水位线，形成 "高位排水、低位积水" 的无效格局；

• 反滤层级配设计与墙后土颗粒级配不匹配，细颗粒随渗流迁移逐步堵塞排水通道，通常 3-5 年排水能力衰减 60% 以上；

• 缺乏完整的地表截排水系统，坡顶雨水直接渗入墙背填土，远超设计排水负荷。

2. 施工性缺陷

• 墙后回填未分层夯实，沉降变形拉扯排水管道断裂错位，纵向排水管出现倒坡形成积水段；

• 反滤层施工不规范，土工布搭接长度不足、破损未修补，级配碎石含泥量超标，施工过程即发生淤堵；

• 泄水孔安装角度偏差，未保持 5%-10% 的外倾坡度，出现倒灌、积水现象。

3. 运维性失效

• 长期缺乏清掏维护，泄水孔被泥沙、植物根系完全堵塞，墙后形成封闭静水压力区；

• 冻融循环地区，排水孔内积水冻胀导致管壁破裂、墙体开裂，形成恶性循环。

（二）排水失效的结构危害机制

排水系统失效并非单一功能退化，而是通过多重力学路径加速挡墙结构破坏：

• 孔隙水压力叠加效应：墙后积水使有效土压力转化为总土压力 + 静水压力，挡墙所受侧向推力可增大 30%-50%，直接突破设计安全储备；

• 土体强度软化效应：黏性土浸水饱和后抗剪强度下降 40%-60%，主动土压力系数显著增大，尤其膨胀土地区遇水膨胀可产生额外侧胀力；

• 地基承载力衰减：墙基浸水软化导致不均匀沉降，诱发墙身竖向裂缝与整体倾斜；

• 冻胀破坏放大效应：北方及高海拔地区，墙后积水冻胀量可达土体体积的 9%-15%，远超挡墙抗拉承载力，形成贯通性裂缝。

三、核心技术体系："截疏排防" 四维优化方案

特辰建筑加固基于 GB50330《建筑边坡工程技术规范》与 GB/T38509《滑坡防治设计规范》要求，结合既有挡墙加固的受限空间特点，形成系统化排水优化技术方案，实现地表与地下协同、浅层与深层联动的立体排水网络。

（一）地表截排水系统重构

坡顶截水防线：在挡墙顶部外缘 5m 范围设置封闭式截水沟，拦截坡面上游汇水，断面按 10 年一遇 24 小时暴雨强度设计，纵坡不小于 0.3%，确保径流不进入墙背区域。对既有挡墙墙顶裂缝采用防渗砂浆封堵 + 柔性防水卷材双重处理，阻断雨水垂直下渗通道。

坡面径流组织：墙后边坡设置马道排水沟与纵向急流槽，将坡面径流分级导排至坡脚排水系统，避免坡面漫流直接冲刷墙背填土。坡面采用喷射混凝土或生态护坡进行防渗处理，降低雨水入渗系数。

坡脚排水系统：完善墙前排水沟，确保泄水孔出水顺畅排除，避免墙脚积水反渗浸泡地基。排水沟设置沉沙井，定期清淤保障排水通畅。

（二）墙身泄水系统增效改造

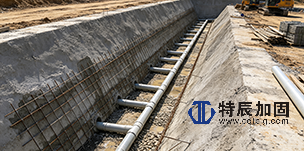

针对既有挡墙泄水孔堵塞、数量不足问题，采用定向钻孔技术新增仰斜式排水孔，构建多级排水断面：

• 布设原则：采用梅花形布置，水平间距 1.5-2.0m，竖向间距 1.0-1.5m，最低排水孔高出地面线 0.3m 以上，且高于常年地下水位 0.2m；

• 结构参数：采用 φ100mm PVC 花管，管壁开孔率不小于 15%，孔口向外倾斜 5%-10%，防止倒灌；

• 反滤构造：管身外包 300g/m² 无纺土工布，孔周填充级配碎石反滤层（粒径 5-31.5mm），形成 "土工布 — 细砾 — 粗砾 — 花管" 的梯度反滤结构，既保证透水性又阻止细颗粒迁移；

• 分层排水：高挡墙设置 2-3 排排水孔，分别疏排不同深度的墙后积水，避免单排排水导致下部水位居高不下。

（三）墙背深层排水网络构建

对于地下水位较高、墙后积水严重的工程，仅靠墙面泄水孔难以满足排水要求，需构建墙后立体盲沟排水系统：

竖向排水盲沟：沿挡墙纵向每 10-15m 设置一道竖向塑料盲沟，断面尺寸 400mm×400mm，从墙顶延伸至墙基，贯通各层横向排水通道，形成竖向排水主干。盲沟采用碎石填充 + 土工布包裹工艺，渗透系数不小于 1×10⁻²cm/s。

水平排水垫层：墙背满铺 30-50cm 厚砂砾石排水层，排水层与原状土之间设置土工布隔离层，形成墙后连续排水空间，将渗流快速汇集至竖向盲沟与泄水孔。膨胀土、软土地区排水层厚度增至 50cm 以上，并增设隔水层阻断毛细水上升。

仰斜排水孔群：对于深层地下水丰富的边坡，从墙面施作仰角 10°-15° 的深层排水孔，深度穿透主要含水层，单孔深度 5-15m，采用带孔 PVC 管外包土工布工艺，直接疏排坡体内部地下水，从根源上降低墙后水压力。

（四）反滤系统升级与防渗补强

传统单层反滤结构在长期渗流作用下易发生淤堵，特辰采用梯度复合反滤技术提升耐久性：

• 三级级配反滤层：由内向外依次为细砂层（粒径 0.5-2mm）、中砾层（粒径 5-10mm）、粗砾层（粒径 20-40mm），每层厚度不小于 15cm，颗粒级配满足 D15/d85≤4-5 的滤土准则，既保土又透水；

• 土工布增强反滤：在反滤层与土体之间增设长丝无纺土工布，等效孔径 O95≤0.1mm，抗拉强度≥8kN/m，有效拦截细颗粒迁移；

• 墙背界面防渗：对挡墙墙面裂缝进行压力注浆封堵，墙顶设置混凝土压顶 + 防水卷材，防止雨水沿墙 - 土界面渗入形成集中渗流通道。

四、标准化施工工艺流程

既有挡墙排水优化属于受限空间作业，需严格遵循 "不破坏原有结构、分步实施、安全可控" 的原则，标准化流程如下：

1. 现场勘察与水文诊断：采用地质雷达探测墙后积水范围与地下水位线，统计现有泄水孔堵塞率，结合场地降雨资料评估排水负荷，明确病害等级与优化目标；

2. 方案设计与验算：根据勘察结果进行渗流场模拟与土压力计算，验证排水优化后的挡墙稳定性安全系数，确定排水孔数量、盲沟间距与反滤层级配；

3. 地表排水系统施工：先实施坡顶截水沟与坡面排水设施，阻断施工期雨水入渗，为后续墙背施工创造干燥条件；

4. 泄水孔钻孔与安装：采用水钻或风钻定向钻孔，控制钻孔角度与深度，清孔后安放花管并回填级配碎石反滤层；

5. 墙背盲沟与排水层施工：采用分段开挖、分段回填工艺，避免墙后土体大范围临空，控制单次开挖长度不超过 5m；

6. 反滤层铺设与土工布安装：严格控制材料级配与搭接长度，土工布从坡脚向坡顶铺设，预留沉降余量；

7. 系统连通测试：进行通水试验，检查各排水口出水情况，排查堵塞、渗漏与倒坡问题；

8. 验收与运维交底：按规范进行分项验收，交付运维手册与定期清掏指引。

五、技术优势与工程价值

（一）核心技术优势

1. 非开挖微创施工：采用墙面钻孔技术实施排水优化，无需大面积开挖墙背填土，对原有挡墙结构扰动小，施工期间不影响挡墙安全使用；

2. 梯度反滤长效设计：三级级配 + 土工布复合反滤结构，有效解决传统排水系统 3-5 年即淤堵失效的行业通病，设计服役寿命可达 20 年以上；

3. 立体排水协同效应：地表截水、墙面泄水、墙背盲沟、深层导排多层联动，相比单一泄水孔方案，墙后孔隙水压力降低幅度提升 40% 以上；

4. 定制化适配能力：可针对重力式挡墙、悬臂式挡墙、扶壁式挡墙、桩板式挡墙等不同结构形式，以及膨胀土、冻土、软土等特殊地质条件，提供差异化优化方案。

（二）工程应用价值

• 安全效益：排水优化可使挡墙稳定安全系数提升 15%-30%，有效遏制裂缝扩展、墙体倾斜等病害发展，大幅降低滑坡、倾覆等安全风险；

• 经济效益：相比拆除重建方案，排水优化加固成本仅为 1/5-1/3，且工期缩短 60% 以上，是既有挡墙病害治理的最优性价比方案；

• 寿命增益：通过控制墙后含水率波动，减少冻融循环与干湿交替对墙体的侵蚀，可延长挡墙服役寿命 10-15 年；

• 运维成本降低：系统化排水设计降低了后期维护频率，配套沉沙、清掏构造使日常运维更便捷，全生命周期运维成本下降 50%。

六、适用场景

本技术方案广泛适用于各类既有边坡挡墙的排水系统升级改造与病害治理，主要应用场景包括：

• 公路、铁路沿线边坡挡墙排水能力不足，暴雨后墙体变形加剧；

• 市政道路、小区边坡挡墙泄水孔大面积堵塞，墙身出现渗水、析白现象；

• 山区厂房、仓储场地挡墙墙后积水严重，地基软化引发不均匀沉降；

• 寒冷地区挡墙排水孔冻胀破坏，墙身裂缝逐年扩展；

• 膨胀土、软土地区挡墙因浸水导致侧压力增大，出现滑移前兆；

• 水利工程护岸挡墙、库区边坡挡墙的防渗排水系统升级。

七、质量管控与执行标准

特辰建筑加固严格遵循国家现行规范标准，建立三级质量管控体系，确保每一项工程达标交付：

执行标准：

• 《建筑边坡工程技术规范》GB50330-2013

• 《滑坡防治设计规范》GB/T38509-2020

• 《土工合成材料应用技术规范》GB/T50290-2014

• 《建筑地基处理技术规范》JGJ79-2012

关键质控点：

• 排水孔角度偏差≤±1°，孔位偏差≤±50mm；

• 反滤层级配曲线符合设计要求，含泥量≤3%；

• 土工布搭接宽度≥20cm，缝接强度不低于母材强度的 80%；

• 通水试验各排水口出水通畅，无明显浑浊与泥沙带出；

• 排水系统纵坡顺畅，无积水段与倒坡现象。
