一、行业概述：混凝土冻融破坏 —— 基础设施普遍性耐久性难题

在我国北方高寒地区、高原季节性冻土区域、水工构筑物、露天桥梁、隧道洞口、冷库建筑、沿海盐冻环境工程中，混凝土冻融破坏是排名前列的耐久性病害。区别于普通荷载裂缝，冻融损伤属于渐进式物理劣化，具备隐蔽性、持续性、不可逆三大特征。

混凝土内部毛细孔隙吸附水分，温度交替升降时，水结冰体积膨胀约 9%，持续产生静水压力与结晶压力；反复冻融循环不断拓展微裂缝，逐步出现表层起砂、剥落、酥松、网状龟裂，损伤持续向内发展。若伴随融雪盐、地下水硫酸盐、氯离子耦合作用，将形成盐冻复合侵蚀，加速保护层脱落、钢筋锈蚀，最终造成构件承载力衰减，诱发重大结构安全隐患。

现阶段行业普遍存在痛点：

1. 浅层修补治标不治本，未清除内部冻伤疏松基体，修复层短期内脱落；

2. 方案一刀切，不分轻度、中度、重度冻融损伤，材料选型与工况不匹配；

3. 忽视 \\“修复 + 长效防护” 一体化 \\，只做表层修补，未阻断水分侵入，病害复发率极高；

4. 新旧混凝土界面处理不到位，界面成为新一轮冻融破坏薄弱面。

重庆特辰建筑加固面向全国承接各类混凝土冻融破坏综合治理项目，坚持先检测诊断、分级定制方案、标本兼治、长效防控，严格遵循《混凝土结构耐久性修复与防护技术规程》JGJ/T259、《混凝土结构加固设计规范》GB50367 等国家标准，打造检测 - 设计 - 施工 - 质保全链条冻融病害治理体系。

二、混凝土冻融破坏机理与病害等级判定

（1）核心破坏机理

主流学术公认两大核心理论：
静水压力理论：孔隙水冻结膨胀，驱使未冻水在孔隙内迁移，产生压力超过混凝土抗拉强度，生成微裂纹；
渗透压力理论：大小孔隙结冰时序不同，形成浓度差，驱动水分持续迁移，持续扩大损伤。

当混凝土饱和度达到临界区间（75%~90%），冻融循环损伤快速发展；长期浸水、露天迎水面、水位变动区构件最易发生冻融破坏。盐类物质会降低冰点、加剧结晶膨胀，盐冻破坏危害远大于普通冻融。

（2）冻融病害分级（工程现场实操判定标准）

✅ Ⅰ 级・轻度冻融损伤
表观：表层轻微起砂、色泽泛白、少量发丝网状微裂纹，无明显剥落；混凝土基体密实，回弹强度衰减＜10%，损伤仅存在表层 5mm 以内。
风险：属于病害萌芽阶段，如不防护，3~5 年内快速发展为中度损伤。

✅ Ⅱ 级・中度冻融损伤
表观：表层混凝土剥落、蜂窝麻面、局部疏松，裂缝宽度 0.05\0.3mm，损伤深度 5\30mm；局部骨料外露，强度下降 10%~25%，尚未大面积伤及钢筋。
风险：水分持续向内渗透，逐步诱发钢筋锈蚀。

✅ Ⅲ 级・重度冻融损伤
表观：大面积酥松掉块、保护层脱落、骨料松散，裂缝贯通，损伤深度＞30mm；钢筋外露锈蚀，混凝土强度损失＞25%，构件整体性受损。
风险：直接影响结构承载力，属于结构性安全隐患，必须尽快加固修复。

三、特辰冻融破坏综合治理技术体系（分级修复方案）

我们摒弃单一修补模式，根据病害等级、使用环境（普通冻融 / 盐冻环境 / 水工长期浸水）、构件类型（桥梁墩柱、大坝、挡土墙、厂房冷库、隧道、民用建筑），采用 \\“受损基体清除→界面活化→缺陷修复→裂缝密闭→长效抗冻防护” 五道标准工序 \\。

方案 1：Ⅰ 级轻度冻融｜渗透补强 + 硅烷憎水防护体系

适用场景：露天梁板、挡土墙、冷库内壁、轻度受冻混凝土，仅表层微损伤、无剥落。
工艺流程：基面清理除尘→高压清水冲洗晾干→渗透性无机增强剂饱和浸渍→表面硅烷 / 硅氧烷憎水防护。
技术特点：无需大面积凿除混凝土；渗透材料封堵毛细孔隙，降低吸水率；表层憎水处理阻断水分渗入，从源头减少冻融发生；施工速度快、造价经济，适合大面积预防性治理。

方案 2：Ⅱ 级中度冻融｜疏松层剔除 + 聚合物抗冻砂浆修复 + 裂缝低压灌浆

适用场景：表层剥落、局部酥松、网状裂缝，损伤深度 5~30mm，钢筋未锈蚀。
工艺流程：

1. 高压水射流 / 静力剔除全部冻伤疏松混凝土（严禁暴力敲击造成次生振动裂缝）；

2. 基面喷砂活化，清除粉尘；涂刷专用新旧混凝土界面粘结剂；

3. 采用高抗冻聚合物改性修补砂浆分层修复，抗冻等级≥F150；

4. 0.2~0.3MPa 低压环氧灌浆密闭所有微裂缝，阻断渗水通道；

5. 养护完成后涂刷耐久性防护涂层。

行业差异化优势：普通修补砂浆普遍抗冻性能不足，特辰选用适配冻融环境的改性砂浆，控制收缩率，避免修复层与原混凝土脱层。

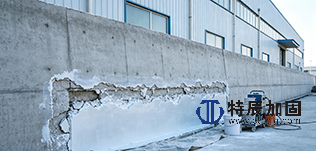

方案 3：Ⅲ 级重度冻融｜混凝土置换 / 局部加大截面 + 钢筋防锈 + 复合防护体系

适用场景：深度酥松、保护层脱落、钢筋锈蚀、构件强度大幅下降，桥梁墩柱、水工结构、承重柱重度冻伤。
工艺流程：

1. 无损检测划定完整损伤范围，搭设临时支撑（重要承重构件必须卸荷施工）；

2. 静力凿除全部受损混凝土，清理锈蚀钢筋，钢筋喷砂除锈并涂刷环氧钢筋阻锈剂；锈蚀截面不足时同步植筋补强；

3. 界面凿毛 + 界面剂处理；采用高抗冻无收缩灌浆料 / 高性能抗冻混凝土置换修复；深度超 50mm 增设锚筋，提升界面协同受力；

4. 贯穿裂缝采用高压化学灌浆填充；

5. 表层复合氟碳 / 聚脲抗冻防护涂层，形成防水抗冻屏障。

补充：盐冻耦合环境专项优化方案

针对北方融雪盐路段、滨海构筑物，在常规修复基础上增加抗氯离子渗透防护层，优选聚脲、硅烷浸渍复合体系，抑制盐分侵入，解决普通修复方案无法抵御盐冻侵蚀的行业通病。

四、标准化施工管控要点（特辰工程核心管控标准）

1. 基面处理底线标准
冻伤疏松混凝土必须彻底清除，不能保留 “看似坚硬的疏松层”；机械打磨易产生微裂纹，中度以上损伤优先采用 20~30MPa 高压清水清理。

2. 界面控制关键
新旧混凝土结合面是冻融修复最容易失效位置；深度＞30mm 修复区域，增设机械锚栓 / 植筋加强界面结合，仅依靠界面剂无法满足长期抗冻要求。

3. 环境施工限制
气温低于 5℃不开展湿法修补作业；修复养护周期不得缩短，养护阶段避免构件再次受冻，防止修补材料早期冻损。

4. 材料统一指标要求
所有修补材料必须满足：冻融循环 500 次质量损失≤3%，粘结强度≥2.0MPa；严禁使用普通水泥砂浆替代专用抗冻修补材料。

5. 完工检测验收
修复完成后开展外观检查、回弹强度、粘结强度抽检；重点核查裂缝灌浆密实度，交付提供完整检测资料与修复质保方案。

五、可承接工程范围（全国业务，不限于重庆）

1. 交通基建：公路桥梁墩柱、箱梁、隧道洞口、轨道交通露天构件、高速公路防护栏混凝土冻融修复；

2. 水利水电：大坝、渠道、渡槽、泵房、水闸等水工混凝土冻融病害治理；

3. 工业建筑：冷库、室外设备基础、露天厂房梁柱、筒仓混凝土修复；

4. 市政工程：挡土墙、护坡、地下综合管廊、露天泵站；

5. 民用建筑：高寒地区住宅小区露天构件、地下室迎水面、屋面结构；

6. 特种工程：盐渍土区域构筑物、滨海受盐冻侵蚀混凝土结构加固修复。

六、重庆特辰建筑加固核心竞争优势

1. 全国化施工服务能力
项目部可奔赴国内各省市施工，覆盖东北高寒、西北高原、华北盐冻、西南高海拔季节性冻土区域，具备跨区域大型冻融治理项目施工组织经验。

2. 技术方案定制化，拒绝标准化模板
结合项目所在地冻融循环次数、最低气温、是否存在盐类侵蚀、干湿交替环境，联合结构工程师出具专项治理方案，兼顾短期修复效果与 30 年以上长期耐久性。

3. 完整资质与专业设备
具备特种工程（结构补强）专业施工资质；配备超声波检测仪、裂缝综合测试仪、高压水射流清理设备、低压自动灌浆系统全套专业装备。

4. 全过程质量管控
提供现场勘测→病害检测→方案设计→专项施工→竣工验收→后期定期回访全流程服务；建立项目台账，明确质保范围。

5. 丰富同类病害工程实践
长期处理各类混凝土耐久性病害，熟悉冻融、钢筋锈蚀、碳化、化学侵蚀耦合病害协同治理，能够一次性解决多重叠加结构问题，避免多次返工。

七、行业认知｜常见修复误区警示（独特高价值内容，提升文章专业度）

1. ❌误区：仅仅表面抹灰遮盖破损
未剔除内部疏松混凝土，水分持续藏在基体内部，半年至两年修复层空鼓脱落。

2. ❌误区：只修补裂缝，不做表面防水抗冻防护
裂缝封堵后，外部水分依旧通过混凝土毛细孔渗入，持续产生冻融循环，病害持续发展。

3. ❌误区：普通水泥砂浆修补冻融破损
普通砂浆抗冻性差、收缩大，与原混凝土变形不协调，很快开裂脱落。

4. ❌误区：忽略钢筋锈蚀隐患
冻融透水后钢筋逐步锈蚀，锈胀力会再次撑开新裂缝，形成 “冻融 - 渗水 - 钢筋锈蚀” 恶性循环。

八、服务流程

1. 客户咨询 → 2. 现场踏勘、无损检测、病害勘察

2. 数据分析、病害等级划分 → 3. 出具专项修复方案与预算

3. 方案技术交底、图纸确认 → 4. 组织专业队伍进场施工

4. 过程质量旁站管控 → 6. 完工自检、竣工验收、资料移交

5. 质保期定期回访，提供耐久性运维建议
