前言

冷却塔作为火电、化工、冶金、建材、市政、新能源等全工业领域循环水冷系统核心构筑物，承担工业生产余热排放、机组恒温运行关键作用。国内存量双曲线混凝土冷却塔、钢结构机械通风冷却塔超十万座，在高温高湿、酸碱介质、氯离子富集、微生物滋生、昼夜冻融交替等多重恶劣工况长期作用下，塔体、支撑立柱、钢结构支架、集水池、布水系统极易出现混凝土碳化剥落、钢筋锈胀、金属点蚀穿孔、填料老化失效等病害。
防腐失效不仅会持续降低换热效率、拉高企业用电能耗，更会逐步削弱结构承载力，诱发坍塌、渗漏、停机停产等重大安全与经济损失。当前行业普遍存在 “重修补、轻长效防护，重低价施工、轻结构安全” 的痛点，大量防腐工程仅做表层涂刷，忽略基材加固、底层防渗、全系统协同防护，导致 3-5 年涂层大面积脱落，反复维修成本居高不下。
重庆特辰建筑加固工程有限公司依托多年建筑结构补强、病害修复核心技术积淀，跳出单一涂料涂装的传统防腐模式，打造结构加固 + 基材修复 + 长效防腐 + 智能运维一体化冷却塔全生命周期防护解决方案，覆盖全国各区域、全工况冷却塔防腐改造、新建防护、病害抢修、翻新升级工程，以国标严苛施工标准、定制化材料体系、高空特种作业能力，为各行各业冷却塔长效安全运行保驾护航。

一、冷却塔行业腐蚀深度解析（行业底层逻辑）

1.1 主流冷却塔结构分类与腐蚀薄弱区域

1. 钢筋混凝土双曲线自然通风冷却塔（电厂、大型化工主力塔型）
薄弱区：内壁水线区、塔筒喉部、立柱根部、集水池、塔底基础；该区域干湿交替最频繁，氯离子、硫酸盐持续富集，是腐蚀高发核心区域。

2. 钢结构机械通风冷却塔（化工、医药、制造业中小型塔）
薄弱区：钢架支撑、风机基座、换热盘管、法兰缝隙、螺栓节点，极易发生电化学缝隙腐蚀、冲刷腐蚀。

3. 玻璃钢复合型冷却塔（沿海高盐雾、精细化工厂）
薄弱区：拼接缝、填料支架、树脂老化层，易出现分层开裂、介质渗透内部基材腐蚀。

1.2 五大核心腐蚀机理（行业高价值专业内容）

1. 电化学腐蚀（金属构件首要破坏原因）
水中溶解氧、电解质形成无数微电池，碳钢支架、钢筋阳极持续溶解，出现均匀锈蚀、点状深坑腐蚀；沿海高氯离子环境会快速击穿金属钝化膜，短时间造成构件穿孔失效。

2. 化学介质腐蚀
工业废气溶解形成硫酸、硝酸，循环水酸碱失衡，硫酸根、氯离子侵入混凝土内部，引发混凝土碳化、粉化剥落，钢筋保护层失效后锈胀裂缝持续扩张。

3. 微生物腐蚀
循环水中铁细菌、硫酸盐还原菌、藻类黏泥附着内壁，代谢产物生成酸性物质，黏泥堆积形成氧浓差电池，加速局部腐蚀，同时堵塞填料降低冷却效率。

4. 物理冲刷与冻融腐蚀
高速喷淋水汽长期冲刷涂层，北方冬季结冰膨胀、昼夜温差热胀冷缩，造成涂层起皮开裂、混凝土疏松剥落。

5. 异种金属电偶腐蚀
碳钢、不锈钢、铜合金混用结构，电位差催生加速腐蚀，螺栓、连接件最先锈蚀断裂，为高空构筑物埋下重大隐患。

1.3 不同地域工况腐蚀等级划分

• C2 普通内陆环境：城市常规工业厂区，轻度酸雨、低氯离子；

• C3 工业污染环境：化工园区、重工业厂区，酸碱废气常态化排放；

• C4 高盐雾恶劣环境：沿海 5km 范围、盐碱地带，氯离子浓度超标；

• C5 极端腐蚀环境：强酸化工、海水直冷冷却塔、高硫矿区。
不同腐蚀等级，对应防腐体系、涂层厚度、材料选型、设计年限存在本质区别，一刀切通用方案是防腐短命的核心诱因。

二、国内冷却塔防腐行业现状、痛点与发展趋势

2.1 行业市场现状

2026 年国内冷却塔防腐整体市场规模突破 34 亿元，年增速 9.3%，火电节能改造、化工园区升级、沿海基建扩容持续释放工程需求；政策层面，《冷却塔混凝土结构防腐蚀技术规程 T/CECS 1025-2023》强制新建冷却塔防腐设计年限≥25 年，老旧冷却塔改造最低防护寿命≥10 年，VOC 环保新规限制高污染溶剂涂料使用，倒逼行业技术升级。
行业格局加速集中，中小施工队伍仅能做简单涂刷，具备加固 + 防腐一体化、高空危大工程施工、全流程检测验收综合能力的头部工程企业订单持续扩张，单纯低价涂装模式逐步被市场淘汰。

2.2 行业普遍痛点

1. 方案同质化严重
绝大多数施工方仅做表层刷漆，忽略裂缝修补、露筋加固、基层防渗，腐蚀介质从底层持续入侵，涂层短期脱落。

2. 材料滥用乱象
低价劣质普通环氧涂料泛滥，耐盐雾、抗渗透不达标，无法适配化工、沿海高腐蚀工况；环保不达标涂料被多地工地明令禁用。

3. 施工管控缺失
基层喷砂除锈不达标、涂层厚度偷减、高空作业工序简化，无专业检测，完工无质保，后期故障推诿严重。

4. 防护与运维割裂
只做一次性防腐施工，无长效巡检、水质配套优化方案，运行工况恶化快速消耗防腐层寿命。

2.3 行业未来三大发展趋势

1. 一体化综合防护：结构加固修复与防腐深度融合，从 “事后修补” 转向 “前置防护 + 病害治理”；

2. 绿色长效新材料普及：石墨烯改性聚脲、纳米环氧、水性环保涂料、自修复涂层逐步替代传统溶剂型涂料，防护寿命拉长至 12-20 年；

3. 智能化运维落地：物联网腐蚀监测、AI 寿命预测、数字孪生管理，实现腐蚀提前预警，大幅降低运维成本。

三、重庆特辰冷却塔防腐核心技术体系（企业差异化核心优势）

依托公司特种工程（结构补强）专业承包资质、防水防腐保温工程一级资质，结合多年建筑加固技术沉淀，特辰摒弃行业单一涂装模式，打造四大标准化核心技术方案，覆盖全场景冷却塔需求。

3.1 方案一：混凝土冷却塔综合加固防腐方案（电厂双曲线塔主力方案）

适用场景：老旧电厂、大型石化混凝土冷却塔，存在裂缝、露筋、碳化剥落、内壁渗漏、立柱锈蚀病害。

完整施工工艺流程

1. 前期三维勘测与病害诊断
采用 BIM 三维扫描定位裂缝、蜂窝麻面、疏松层、钢筋锈蚀点位，检测混凝土碳化深度、氯离子含量，出具个性化防腐加固设计方案。

2. 基材深度预处理

• 疏松混凝土剔除打磨，高压水射流清洗油污、老化涂层；

• 钢结构、外露钢筋喷砂除锈至 Sa2.5 国标等级，粗糙度 30-50μm；

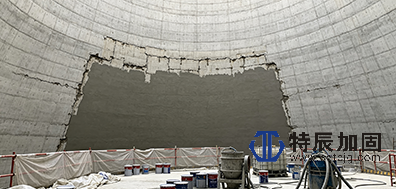

• 裂缝分级注浆：细微裂缝环氧渗透注浆，宽裂缝修补砂浆填充，结构裂缝碳纤维布补强加固。

3. 结构补强加固
立柱锈胀区域采用钢丝网聚合物砂浆修补，严重承载力不足部位外包型钢加固，从根源阻断钢筋锈蚀扩张。

4. 分层长效防腐涂层施工（内壁 + 外壁差异化体系）

• 内壁（高湿高氯、微生物活跃区）：渗透硅烷封闭底漆 + 环氧玻璃鳞片中涂 + 乙烯基酯树脂玻璃钢加强层，总干膜厚度≥1.2mm，抗氯离子渗透、耐酸碱冲刷；

• 外壁（紫外线、酸雨环境）：环氧富锌底漆 + 环氧云铁中涂 + 脂肪族氟碳面漆，耐候抗紫外线，户外寿命 15 年以上。

5. 节点强化处理
水线区、塔筒接缝、立柱根部增设玻纤布加强层，杜绝应力开裂、介质渗透薄弱点。

6. 闭环检测验收
涂层测厚、附着力检测、电火花针孔检漏、碳化复测，资料存档留存质保依据。

3.2 方案二：钢结构冷却塔重防腐方案

适用场景：工业钢制冷却塔、换热盘管、风机钢架、管道系统，点蚀、缝隙腐蚀、锈层脱落问题。
采用阴极保护 + 多层复合重防腐体系：

1. 基材打磨除锈，去除锈层、氧化皮；

2. 环氧富锌底漆（阴极防锈保护）+ 环氧云铁中间漆 + 石墨烯聚脲面漆；

3. 法兰、螺栓缝隙填充防腐密封胶，不同金属连接处加装绝缘垫片杜绝电偶腐蚀；

4. 极端工况配套牺牲阳极阴极保护，腐蚀速率控制在 0.02mm / 年以内。

3.3 方案三：沿海 / 化工高腐蚀定制防腐方案

适用场景：沿海盐雾、强酸强碱化工园区冷却塔。
采用乙烯基酯玻璃钢衬里、陶瓷防腐涂层、纳米二氧化硅复合防护，搭配杀菌抑藻涂层，耐 3000h 以上盐雾测试，抵御强酸、高氯离子长期侵蚀。

3.4 方案四：新建冷却塔前置防护方案

针对新建冷却塔，在浇筑、组装阶段同步做基层防腐预埋：混凝土内掺钢筋阻锈剂，钢结构出厂预防腐，提前建立防护屏障，大幅拉长构筑物设计使用寿命。

3.5 特辰核心材料选材标准（高专业度、差异化亮点）

1. 涂料全部选用国标环保材料，VOC≤300g/L，符合工业环保管控要求；

2. 主力涂层：环氧玻璃鳞片、石墨烯改性聚脲、乙烯基酯树脂、氟碳面漆，拒绝劣质廉价涂料；

3. 加固材料：T700 碳纤维布、高强修补砂浆、环氧注浆料，全部送检达标，加固与防腐材料兼容性经过工程实测；

4. 可按需选用自修复微胶囊涂层，微裂纹自动愈合，大幅降低后期修补频次。

四、全流程标准化施工与国标验收体系

4.1 执行权威国家标准

• GB 50046《工业建筑防腐蚀设计标准》

• GB 50212《建筑防腐蚀工程施工规范》

• GB 50224《建筑防腐蚀工程施工质量验收标准》

• T/CECS 1025-2023《冷却塔混凝土结构防腐蚀技术规程》

• GB/T 50051《工业循环水冷却设计规范》

4.2 全过程工序管控

1. 材料进场验收：所有防腐、加固材料提供合格证、检测报告，抽样复检合格方可进场；

2. 工序逐级验收：基层处理→病害修补→加固施工→底漆→中涂→面漆，上道工序不合格严禁进入下一道；

3. 高空危大工程管控：高空塔筒作业搭设专业吊篮、脚手架，持证特种作业人员施工，全程安全旁站管理；

4. 隐蔽工程专项留存：基层修补、钢筋处理、加强层施工全程影像存档。

4.3 竣工验收四大检测项目

1. 外观：涂层平整无鼓泡、开裂、脱落、流挂；

2. 厚度：干膜厚度多点抽检，偏差严格控制在设计范围内；

3. 附着力：拉开法测试附着力≥5MPa；

4. 电火花检漏：内壁防腐层无针孔击穿，杜绝隐蔽渗透隐患。

五、特辰独有配套增值服务（区别普通施工单位）

5.1 施工期间不停产方案

针对企业连续生产需求，采用分段围挡、分区施工工艺，冷却塔半负荷运行改造，最大程度压缩停机时间。

5.2 水质协同防腐优化指导

免费提供循环水优化方案：pH 值管控区间、缓蚀剂、杀菌剂合理投加标准，控制氯离子、微生物浓度，从运行端降低腐蚀速度，延长防腐层寿命。

5.3 长效质保与运维巡检

1. 常规防腐工程质保 8-10 年，高端复合重防腐质保 12-15 年；

2. 建立客户专属腐蚀台账，C4 及以上腐蚀环境季度巡检，常规环境半年巡检，涂层损耗提前预警、小额破损免费修补；

3. 后期翻新改造享受老客户专属优惠。

5.4 智能防腐升级配套

可按需加装物联网腐蚀传感器，实时监测内壁腐蚀速率、水质参数，AI 预测防护层寿命，适配现代化智慧厂区建设。

六、冷却塔防腐工程经济价值解读

1. 降低能耗：防腐层完好保障冷却效率稳定，杜绝换热衰减，单座大型冷却塔每年可节约电费数十万；

2. 削减维修成本：长效防腐可将维修周期从 5 年拉长至 10 年以上，年均维护成本下降 40% 以上；

3. 规避停产损失：杜绝结构破损突发停机，保障生产连续性，规避百万级停产损失；

4. 延长构筑物寿命：配合结构加固，冷却塔整体使用寿命延长 10-20 年，省去高额重建成本；

5. 安全生产保障：消除钢筋锈蚀、钢架断裂坍塌隐患，规避安全生产事故与法律风险。

七、重庆特辰全国服务覆盖范围

公司工程服务不局限重庆本地，全国各省市均可落地项目：华北火电集群、西北煤化工、华东沿海工业区、华南化工产业园、西南冶金建材、华中制造业基地等区域均有落地案例，可快速调配人员、设备奔赴项目现场，承接大中小型冷却塔防腐、加固、翻新一体化工程。

八、总结

冷却塔防腐绝非简单涂刷作业，是结构安全、材料科学、精细施工、长效运维结合的系统性工程。在工业绿色升级、基建耐久化、安全生产从严管控的大背景下，粗放式短期防腐方案逐步被淘汰。
重庆特辰建筑加固工程有限公司立足加固主业，深耕冷却塔防腐细分赛道，以结构安全为根基、长效防护为核心、标准化施工为保障、全周期服务为支撑，持续为全国火电、化工、钢铁、新能源、市政等企业提供高性价比、长寿命、高安全等级的冷却塔防腐综合解决方案，助力工业基础设施长效稳定运行。
