随着我国建筑工业化进程的加速推进，装配式建筑凭借其高效、环保、质量可控等优势，已成为现代建筑发展的主流方向。然而，装配式建筑的节点连接、结构补强等关键环节，直接关系到建筑整体的安全性与耐久性。作为重庆特辰建筑加固工程有限公司的核心技术之一，灌浆料加固技术在装配式建筑结构体系中发挥着不可替代的作用，其技术应用的深度与广度，直接决定了装配式建筑的结构安全等级与使用寿命。

一、灌浆料加固技术的核心原理与技术优势

1.1 技术原理深度解析

无收缩灌浆料是以高强度材料为骨料，以水泥作为结合剂，辅以高流态、微膨胀、防离析等物质配制而成的特种工程材料。在施工现场加入一定量的水，搅拌均匀后即可使用。其核心加固机理在于：

自流密实性：灌浆料具有优异的流动性能，能够在自重作用下自动填充狭小缝隙，确保加固界面的完全接触，避免传统混凝土浇筑中常见的蜂窝、孔洞等缺陷。重庆特辰加固在多年的工程实践中发现，优质灌浆料的流动度可达 280mm 以上，能够有效填充 0.5mm 以上的缝隙，这对于装配式建筑预制构件的节点连接至关重要。

微膨胀补偿收缩：灌浆料在硬化过程中产生适度的体积膨胀，能够补偿水泥水化过程中的收缩变形，确保加固层与原结构之间始终保持紧密结合，避免出现界面剥离现象。这一特性对于增大截面加固、外包钢加固等工艺尤为关键，直接影响加固效果的持久性。

早强高强性能：高性能灌浆料在常温下，1 天抗压强度可达 20MPa 以上，3 天可达 40MPa，28 天可达 60MPa 以上。这种早强特性能够显著缩短施工周期，使加固结构快速恢复承载能力，对于工期紧张的装配式建筑项目具有重要的工程价值。

1.2 相比传统加固材料的技术优势

与传统水泥砂浆、细石混凝土等加固材料相比，高强灌浆料在结构加固领域具有显著的技术优势：

重庆特辰加固通过大量工程实践验证，采用灌浆料进行结构加固，其施工效率可比传统工艺提高 40% 以上，而加固后的结构耐久性可提升 2-3 倍，综合经济效益显著。

二、装配式建筑中灌浆料加固的七大核心应用场景

2.1 预制构件节点灌浆连接

装配式建筑的核心在于 "预制 + 装配"，而预制构件之间的节点连接是确保结构整体性的关键。灌浆套筒连接技术作为目前应用最广泛的预制构件连接方式，其核心就是依靠高强灌浆料实现钢筋的可靠锚固。

在预制柱、预制剪力墙等竖向构件的安装过程中，下部构件伸出的钢筋插入上部构件的预埋套筒内，然后通过灌浆孔注入高强灌浆料。灌浆料硬化后，将钢筋与套筒牢固地粘结为一体，从而实现钢筋应力的有效传递。

重庆特辰建筑加固工程有限公司在多个装配式住宅项目中积累了丰富的节点灌浆施工经验。我们发现，灌浆料的流动度、膨胀率、抗压强度等指标直接影响连接质量。特别是在重庆地区夏季高温施工条件下，如何控制灌浆料的初凝时间，确保灌浆作业的连续性，是保证施工质量的关键技术要点。

2.2 混凝土柱增大截面加固

当装配式建筑的预制柱承载力不足，或需要提高抗震性能时，增大截面加固法是常用的加固手段。与传统混凝土浇筑相比，采用灌浆料进行增大截面加固具有明显优势：

施工便捷性：由于灌浆料具有自流平特性，无需振捣，只需在模板顶部设置灌浆口，即可实现自动填充。这对于截面狭窄、钢筋密集的部位尤为适用，能够有效避免传统混凝土浇筑中常见的振捣不密实问题。

界面粘结性能：灌浆料与原混凝土结构的粘结强度远高于普通混凝土，能够确保新增截面与原结构共同工作，充分发挥组合截面的承载能力。重庆特辰加固的试验数据表明，采用专用界面处理剂配合灌浆料施工，界面粘结强度可达 2.5MPa 以上，完全满足 GB50367《混凝土结构加固设计规范》的要求。

施工效率提升：传统增大截面加固需要支模、绑筋、浇筑、养护等多道工序，周期长、人工成本高。采用灌浆料加固，可大幅缩短施工周期，特别适合既有建筑改造加固项目。

2.3 外包型钢加固灌浆填缝

外包型钢加固法是提高混凝土柱承载力的有效方法，尤其适用于需要大幅提高承载力而又不允许过多增大截面尺寸的情况。在型钢与原混凝土构件之间的缝隙，采用压力灌注灌浆料，能够确保型钢与混凝土之间的紧密结合，实现共同受力。

重庆特辰加固在实践中总结出一套成熟的压力灌浆施工工艺：首先对原混凝土表面进行凿毛处理，然后安装型钢骨架，封缝处理后，采用低压慢灌的方式进行灌浆。灌浆压力控制在 0.2-0.4MPa，确保灌浆料能够充分填充所有缝隙，同时避免压力过大导致封缝开裂。

2.4 混凝土梁增大截面加固

对于装配式建筑中的预制梁，当需要提高其抗弯或抗剪承载力时，可采用增大截面加固法。在梁的受拉区或受压区新增混凝土截面，配置相应的受力钢筋，然后采用灌浆料进行浇筑。

灌浆料的高流态特性使其能够在钢筋密集的梁截面中自由流动，确保新增混凝土的密实性。同时，灌浆料的微膨胀特性能够有效补偿收缩，避免新增截面与原梁之间出现裂缝，保证二者的协同工作性能。

重庆特辰结构补强团队在多个厂房加固、办公楼加固项目中应用此技术，均取得了良好的加固效果。特别是对于梁板共同加固的情况，采用灌浆料一次性浇筑，能够确保梁与板新增截面的整体性，提高结构的整体刚度。

2.5 楼板叠合层加固

装配式建筑的楼板通常采用预制叠合板形式，即下部为预制混凝土薄板，上部现场浇筑叠合层。当叠合板的厚度不足或承载力不够时，可通过增加叠合层厚度的方式进行加固。

采用灌浆料作为叠合层材料，具有以下技术优势：

施工便捷：灌浆料可直接泵送浇筑，无需振捣，施工速度快，特别适合大面积楼板加固。

质量均匀：自流平特性确保叠合层厚度均匀，表面平整度高，减少后续找平工序。

粘结性能好：与预制底板的粘结强度高，确保叠合面的抗剪能力，保证叠合板的整体工作性能。

重庆特辰加固在多个住宅小区加固、地下车库加固项目中应用此技术，有效提升了楼板的承载能力，满足了业主增加荷载或改变使用功能的需求。

2.6 混凝土结构缺陷修复

在装配式建筑的施工或使用过程中，混凝土结构可能出现蜂窝、孔洞、露筋、柱头烧根等缺陷。这些缺陷如不及时修复，将严重影响结构的安全性和耐久性。

高强灌浆料是修复这类混凝土缺陷的理想材料。其优异的流动性能能够深入到缺陷的各个角落，高强度特性确保修复后的结构承载力不低于原设计，微膨胀特性保证修复部位与原结构的紧密结合。

重庆特辰加固拥有专业的结构病害治理团队，能够针对不同类型的混凝土缺陷，制定科学的修复方案。对于深度较大的孔洞缺陷，我们采用支模灌浆法；对于表面蜂窝麻面，我们采用修补砂浆配合灌浆料的复合修复工艺，确保修复质量。

2.7 钢结构柱脚灌浆锚固

在装配式钢结构建筑中，钢柱与混凝土基础的连接是关键节点。柱脚灌浆质量直接影响钢结构的整体稳定性和抗震性能。

采用高强无收缩灌浆料进行柱脚灌浆，能够确保钢柱底板与基础顶面之间的完全接触，均匀传递柱底反力。灌浆料的高抗压强度和微膨胀特性，能够有效补偿基础顶面的不平整度，避免出现应力集中现象。

重庆特辰加固在多个工业厂房加固、钢结构改造项目中积累了丰富的柱脚灌浆施工经验。我们严格按照《混凝土结构后锚固技术规程》的要求进行施工，确保每一个节点的施工质量都达到设计要求。

三、高强灌浆料选型标准与性能指标

3.1 灌浆料的分类与适用场景

根据性能特点和适用场景的不同，高强灌浆料可分为多个类型。正确选择灌浆料类型，是确保加固工程质量的前提。

通用型灌浆料：适用于一般荷载条件下的设备基础灌浆、结构加固等场景，抗压强度可达 60MPa 以上，流动度 280mm 以上。

早强型灌浆料：适用于抢修工程、工期紧张的项目，1 天抗压强度可达 30MPa 以上，能够快速恢复结构使用功能。

超早强型灌浆料：适用于紧急抢修工程，2 小时抗压强度可达 20MPa 以上，4 小时即可投入使用。

超细型灌浆料：适用于缝隙狭小、钢筋密集的部位，粒径更细，能够深入到 0.1mm 以上的微缝隙中。

抗腐蚀型灌浆料：适用于有腐蚀介质的环境，如化工厂、污水处理厂等，具有优异的耐酸碱腐蚀性能。

重庆特辰加固会根据具体工程的特点和要求，选择最合适的灌浆料类型，确保技术经济性最优。

3.2 关键性能指标解读

选择灌浆料时，不能只看抗压强度一个指标，需要综合考察多项性能参数：

流动度：反映灌浆料的施工性能，初始流动度应不小于 280mm，30 分钟流动度损失应不大于 30mm。流动度太小，施工困难；流动度太大，可能导致离析。

竖向膨胀率：反映灌浆料的微膨胀特性，3 小时竖向膨胀率应在 0.1%-0.35% 之间，24 小时与 3 小时的膨胀率差值应在 0.02%-0.5% 之间。膨胀率过小，起不到补偿收缩的作用；膨胀率过大，可能导致结构开裂。

抗压强度：反映灌浆料的承载能力，1 天、3 天、28 天抗压强度都需要关注，不能只看 28 天强度。

抗折强度：反映灌浆料的韧性，对于承受动荷载的部位尤为重要。

泌水率：反映灌浆料的稳定性，泌水率应为 0，即不泌水。

重庆特辰加固在选择灌浆料供应商时，严格按照上述指标进行筛选，确保所用材料的质量稳定可靠。我们与国内多家知名灌浆料生产企业建立了长期合作关系，从源头上保证工程质量。

3.3 重庆地区特殊气候条件下的材料选型

重庆地区属于亚热带季风性湿润气候，夏季高温高湿，冬季阴冷潮湿。这种特殊的气候条件对灌浆料的性能提出了更高的要求。

夏季施工注意事项：重庆夏季气温可达 40℃以上，高温会加速灌浆料的水化反应，缩短初凝时间，影响施工操作。因此，夏季施工应选择缓凝型灌浆料，或采取冰水搅拌、遮阳降温等措施，确保灌浆料的施工操作时间满足要求。

冬季施工注意事项：重庆冬季气温虽然不会太低，但湿度大，体感阴冷。当环境温度低于 5℃时，应选择早强型灌浆料，并采取保温养护措施，确保灌浆料在低温环境下能够正常硬化。

重庆特辰加固深耕重庆本地市场多年，对重庆地区的气候特点和施工条件有着深刻的理解，能够根据不同季节、不同环境条件，制定针对性的施工方案，确保灌浆料加固工程的质量。

四、灌浆料加固施工工艺与关键控制点

4.1 施工准备阶段

基层处理：这是确保加固质量的第一道工序，也是最容易被忽视的环节。原混凝土表面必须进行凿毛处理，露出新鲜骨料，表面粗糙度应不小于 6mm。对于油污、浮浆等污染物，必须彻底清理干净。重庆特辰加固要求所有加固面的凿毛深度不小于 5mm，并用高压水枪冲洗干净，确保界面粘结质量。

支模作业：模板必须具有足够的强度和刚度，确保在灌浆压力作用下不变形、不漏浆。模板接缝处应采用密封胶或海绵条进行密封处理，防止灌浆过程中出现漏浆现象。对于竖向构件加固，模板顶部应设置灌浆口和排气口，确保灌浆密实。

材料准备：灌浆料应储存在干燥通风的环境中，防止受潮结块。施工前应检查产品的生产日期和保质期，过期产品严禁使用。灌浆料的搅拌应采用机械搅拌，搅拌时间应严格按照产品说明书执行，一般为 2-3 分钟。

4.2 灌浆施工阶段

搅拌工艺：灌浆料的加水量必须严格按照产品说明书执行，不得随意增减。加水量过多会导致强度下降、泌水离析；加水量过少则流动度不足，影响施工。重庆特辰加固要求所有项目都必须配备专用计量设备，确保加水量的准确性。

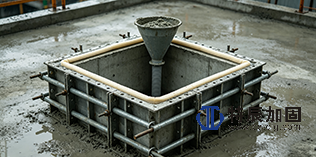

灌浆方法：根据工程特点和现场条件，可采用自重灌浆法、压力灌浆法或高位漏斗法。对于水平缝隙、设备基础等，可采用自重灌浆法；对于竖向缝隙、外包钢加固等，应采用压力灌浆法。灌浆应从一侧进行，待另一侧溢出后再封堵，确保缝隙内空气完全排出。

施工连续性：灌浆作业应连续进行，不得中断。因此，施工前必须做好充分准备，确保材料、设备、人员都到位。对于大型灌浆工程，应配备备用搅拌设备和备用电源，防止意外中断。

4.3 养护阶段

灌浆料浇筑完成后，及时的养护是保证其强度发展和体积稳定性的关键。

养护时间：常温下，灌浆料浇筑完成后 3-6 小时内应开始洒水养护，养护时间不少于 7 天。对于重要工程或早强型灌浆料，养护时间可适当缩短，但不得少于 3 天。

养护方式：可采用洒水养护、覆盖养护或喷涂养护剂等方式。重庆地区夏季高温干燥，应增加洒水频次，并采用湿麻袋或土工布覆盖，防止水分过快蒸发。冬季施工应采取保温措施，可采用电热毯、保温棉等进行保温养护。

养护期保护：在灌浆料达到设计强度之前，严禁受到振动、冲击等外力作用。对于设备基础灌浆，在灌浆料强度达到要求之前，不得进行设备的调试和运行。

五、常见质量问题诊断与解决方案

5.1 灌浆不密实问题

现象：灌浆后出现空洞、蜂窝等缺陷，敲击检查有空鼓声。

原因分析：

1.      灌浆料流动度不足，无法填充所有缝隙

2.      灌浆速度过快，空气无法完全排出

3.      模板密封不严，出现漏浆

4.      钢筋过于密集，阻碍灌浆料流动

解决方案：

1.      选择流动度更好的灌浆料，或适当调整加水量（在允许范围内）

2.      减慢灌浆速度，从一侧缓慢灌浆，待另一侧溢出后再封堵

3.      加强模板密封，采用密封胶或海绵条进行密封处理

4.      对于钢筋特别密集的部位，可采用超细型灌浆料

重庆特辰加固在施工前会进行技术交底，明确灌浆速度和操作要点，并安排专人旁站监督，确保灌浆质量。

5.2 表面开裂问题

现象：灌浆料表面出现不规则裂缝，多发生在灌浆后 1-3 天内。

原因分析：

1.      灌浆料收缩过大，或膨胀率不足

2.      养护不及时，表面水分蒸发过快

3.      加水量过大，导致干缩增大

4.      环境温度过高，水化热集中释放

解决方案：

1.      选择微膨胀性能好的灌浆料，确保竖向膨胀率符合要求

2.      及时进行养护，灌浆后 3 小时内开始洒水或覆盖

3.      严格控制加水量，按照产品说明书准确计量

4.      高温季节施工，选择缓凝型灌浆料，并采取降温措施

5.3 强度不足问题

现象：灌浆料试块抗压强度达不到设计要求。

原因分析：

1.      灌浆料质量不合格，或已过保质期

2.      加水量过大，严重超出规定范围

3.      养护不当，温度过低或养护时间不足

4.      试块制作不规范，代表性差

解决方案：

1.      选择正规厂家的合格产品，进场时检查产品合格证和检测报告

2.      严格控制加水量，配备专用计量设备

3.      按照规范要求进行养护，确保养护温度和时间

4.      规范试块制作和养护流程，确保试块的代表性

重庆特辰加固建立了完善的材料进场检验制度，每一批灌浆料进场都要进行抽样检验，确保材料质量符合要求。

5.4 界面剥离问题

现象：灌浆料与原混凝土结构之间出现缝隙，敲击有空鼓声。

原因分析：

1.      原混凝土表面处理不到位，浮浆、油污未清理干净

2.      界面剂选用不当或涂刷不规范

3.      灌浆料收缩过大，与原混凝土脱开

4.      灌浆不密实，界面接触不良

解决方案：

1.      严格进行基层处理，凿毛深度不小于 5mm，并用高压水枪冲洗干净

2.      选用专用的混凝土界面剂，按照产品要求进行涂刷

3.      选择微膨胀型灌浆料，补偿收缩变形

4.      确保灌浆密实，加强施工过程质量控制

六、行业发展趋势与技术创新方向

6.1 高性能化发展趋势

随着建筑技术的不断进步，对灌浆料性能的要求也越来越高。未来的灌浆料将朝着更高强度、更好流动性、更低收缩、更耐久的方向发展。

超高强灌浆料：目前主流灌浆料的 28 天抗压强度在 60-80MPa 之间，未来将出现 100MPa 以上的超高强灌浆料，以满足更高承载要求的工程需求。

自修复灌浆料：在灌浆料中掺入微胶囊或微生物等自修复组分，当结构出现微裂缝时，能够自动触发修复反应，自行愈合裂缝，提高结构的耐久性。

智能灌浆料：在灌浆料中掺入传感元件，能够实时监测灌浆料的应力、应变、温度等参数，实现结构健康的实时监测和预警。

6.2 绿色环保化发展趋势

在 "双碳" 目标的大背景下，建筑材料的绿色环保化已成为必然趋势。灌浆料作为重要的建筑加固材料，也将朝着低碳、环保的方向发展。

低碳水泥基灌浆料：采用低碳水泥或工业废渣作为胶凝材料，降低水泥用量，减少碳排放。重庆特辰加固正在积极关注这一领域的技术进展，未来将在合适的项目中推广应用。

可循环利用灌浆料：开发可降解或可回收的灌浆料产品，减少建筑废弃物对环境的影响。

无毒环保型灌浆料：进一步降低灌浆料中有害物质的含量，确保施工人员的健康安全，同时减少对环境的污染。

6.3 施工技术智能化发展趋势

随着 BIM 技术、物联网技术、人工智能技术在建筑领域的广泛应用，灌浆料加固施工也将朝着智能化方向发展。

BIM 技术应用：通过 BIM 建模，提前模拟灌浆过程，优化灌浆路径和施工方案，减少施工中的问题和返工。重庆特辰加固已开始在大型项目中应用 BIM 技术进行施工模拟，取得了良好的效果。

智能灌浆设备：开发智能化的灌浆设备，能够自动控制灌浆压力、流量等参数，实时监测灌浆状态，确保灌浆质量的稳定性和一致性。

数字化施工管理：通过物联网技术，对灌浆施工全过程进行数字化记录和管理，实现施工质量的可追溯，提高工程管理水平。

七、结语

灌浆料加固技术作为装配式建筑结构体系中的重要技术手段，其应用价值和发展前景不容小觑。随着我国装配式建筑的持续快速发展，对灌浆料加固技术的需求将不断增长，对技术水平的要求也将不断提高。

重庆特辰建筑加固工程有限公司作为重庆地区专业的结构补强企业，始终致力于灌浆料加固技术的研究与应用。我们拥有一支经验丰富的技术团队和施工队伍，具备特种工程专业承包资质，能够为客户提供从检测鉴定、加固设计到施工安装的一体化服务。

在未来的发展中，重庆特辰加固将继续秉承 "专业、诚信、创新、共赢" 的经营理念，不断提升技术水平和服务质量，为广大客户提供更加优质、高效的建筑加固解决方案。我们相信，通过持续的技术创新和工程实践，灌浆料加固技术必将在装配式建筑领域发挥更加重要的作用，为我国建筑工业化的发展贡献力量。
