2021 年 5 月，重庆渝北到长寿的高速公路扩能项目进入通车倒计时。

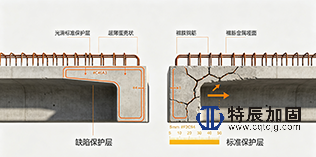

按照规范流程，通车前需要对全线桥梁做一次全面的"体检"——由第三方检测机构逐桥逐跨排查混凝土质量缺陷。检测报告出来后，所有人都倒吸了一口气：10 余座桥梁上，露筋、蜂窝麻面、裂缝、混凝土破坏脱落、横隔板破损、支座垫石破坏……大大小小的"病灶"密密麻麻，最触目惊心的一处——肖家坡大桥 2 号墩盖梁，钢筋保护层厚度实测仅 5 到 19 毫米，而设计值通常是 30 到 50 毫米。这意味着钢筋表层的混凝土薄得像一层鸡蛋壳，水分和腐蚀介质随时可能穿透，诱发钢筋锈蚀膨胀，最终导致盖梁承载力下降。

更要命的是，隔壁标段的回龙寺隧道也检出了 7 处衬砌空洞。

全部处置工作必须在大约 20 天内完成。且不能因为赶工期出一丁点质量或安全问题——这是高速公路通车前的最后一道工序，零容错。

承担这项施工任务的，是重庆特辰建筑加固。

裂缝修补，为什么传统的"开槽灌胶"已经不够用了？

先说裂缝。

国内最常见的桥梁裂缝处治办法是：沿裂缝开 V 形槽 → 用环氧胶泥封闭表面 → 埋入灌浆嘴 → 注浆泵高压把胶"打"进去。这套流程听起来没毛病，但仔细推敲问题很大：

第一，开 V 形槽本身是对原结构的二次伤害。 本来只是一条细缝，硬被切出了一条几毫米宽的沟，切除的是原本还可以工作的混凝土。

第二，高压灌注是"灌得进大缝、灌不满细缝"。 在高压下，浆液永远优先流向阻力最小的方向——宽缝段灌满了，但窄缝末端的毛细通道还没进去。等到压力一卸，宽缝段的胶已经固化堵住了路，细缝永远灌不满。

第三，最要命的是收缩。 很多环氧灌缝胶含溶剂，固化过程伴随体积收缩，灌进去 100%，干了只剩 95%，裂缝里又留下了一道微缝——等于白干。

本项目采用的做法叫壁可法（BICS），来自日本，在国内桥梁裂缝处治中还远未普及。它的核心技术逻辑一句话就能说清：不是把胶"挤"进去，而是让胶自己"渗"进去。

流程是这样的：裂缝两侧约 5 厘米范围的混凝土打磨干净 → 沿裂缝每隔一段粘贴一个注入座（橡胶材质的小嘴） → 用环氧胶泥把裂缝表面封闭（留出注入座口） → 注入 0.4 兆帕无油空气、涂肥皂水检测密封性 → 确认不漏气后，用专用灌注器通过橡胶套管向注入座灌入结构胶。

关键在这里：灌注器内部的橡胶管在装填胶液后被撑开，产生约 3kg/cm² 的恒定回缩压力。这个压力不大，但贵在"恒久"——它能持续 30 分钟以上，让胶液在低压下缓慢、均匀地向裂缝的每一道毛细分支渗透，直至抵达宽度仅 0.02 毫米的裂缝最末端。

做个对比，一张普通 A4 纸的厚度大约是 0.1 毫米——壁可法的灌注精度比纸张厚度还细 5 倍。而传统高压灌缝的实用精度天花板，基本上就是 0.1 毫米。

这就是"以时间换空间"：不是更快更强，而是更慢更透。

项目选用的灌注胶也大有讲究：粘度约 500 毫帕·秒（足够稀才能流得远）、无溶剂（不收缩）、抗压屈服强度 ≥50 兆帕、粘结抗拉强度大于 10 兆帕。低粘度保证渗透力，高强度保证结构力——这是一个匹配得非常精准的"工艺 × 材料"组合。

露筋和混凝土脱落，为什么不能直接"抹上就完事"？

如果说裂缝拼的是"精"，那修补混凝土破损拼的就是"全"——不能跳过任何一个步骤。

最典型的质量陷阱是：看到梁底露筋了，工人直接拌一桶砂浆糊上去。表面看起来平了，实则是"粉饰太平"。钢筋上的锈没有除，3 到 5 年后锈蚀继续膨胀，新糊上去的砂浆层又会胀裂脱落——修了等于没修。

本项目中的做法是三层递进：

第一层，阻锈。 钢刷把钢筋表面浮锈清理至露出光洁金属面，然后用多功能渗透性阻锈剂滚刷涂层。阻锈剂渗透进钢筋表面，形成化学保护膜，阻断电化学腐蚀回路。材料标准满足 GB 50367-2013《混凝土结构加固设计规范》的相关要求。

第二层，界面结合。 把破损区域周围的混凝土表面用电镐凿毛（凹凸差不低于 4 毫米），高速射水清除松散层，吹风机吹净浮灰，丙酮擦拭去油，最后涂刷界面结合剂——并且明确要求"随涂随浇"，即涂完界面剂马上浇筑修补材料，不能等它干了再浇。这个细节非常讲究：界面结合剂在半干状态下粘结力最强，一旦完全干燥形成硬膜，反而成了新旧混凝土之间的隔离层。

第三层，修补。 用环氧砂浆或聚合物砂浆摊铺，从低处向高处依次施工（防止砂浆在斜面上滑移），面积超过 10 平方米时分段分块跳仓施工（避免连续大面积摊铺引起集中收缩开裂）。环氧砂浆双组份随拌随用，30 到 40 分钟内必须用完——超时后粘度上升、流动性下降，无法充分填充凹凸面。

这三层做完，才算真正把一处露筋或破损"治好了"，而不只是"遮住了"。

隧道衬砌空洞注浆——看不见的地方更要精准

如果说桥梁裂缝和露筋是"明面上的病"，那回龙寺隧道的 7 处衬砌空洞就是"肚子里暗伤"。

衬砌背后的空洞是怎么来的？隧道施工时，混凝土浇筑不密实，或者初期支护与二衬之间脱空，就会形成空洞。空洞不处理，隧道运营后可能因围岩压力导致衬砌局部受力集中，严重时引发开裂甚至坍塌。

注浆填补空洞，难点在于"看不见"。浆液打进空洞后怎么确认它灌满了？靠压力。注浆压力达到 2.5 到 10 兆帕、且不再进浆时，说明空洞内部已被浆液填满、形成了抗压阻力。但这里有个极其容易被忽视的操作细节——停机前必须先关闭孔口闸阀，确认孔内无反浆再拆阀。 这个顺序反过来（先停机再关阀），注浆管路失压，已经灌进去的浆液会在大气压差下倒流出来——前功尽弃。

注浆方案还做了两个关键设计：一是钻孔倾斜 3 度、深度 40 到 70 厘米（斜孔比垂直孔的注浆影响半径更大，可以减少钻孔数量）；二是注浆顺序"先两端后中间"（先封住空洞边界，中间注浆时才形成封闭腔体、建立有效压力）。

20 天、10 余座桥、40 个人——怎么做到的？

三个调度决策撑起了整个项目的时间骨架：

决策一：排水安装 + 缺陷整治一个循环。 桥梁检测车是核心资源，一天台班费不低。传统做法是先装排水管、后做缺陷整治，需要两次高空上桥。项目团队将两个工序合并——检测车一次就位，该跨段的泄水管安装和裂缝/露筋/蜂窝处治同步完成，设备利用率提升了约 30%。

决策二：跨线桥专项施工。 部分桥梁跨越渝碚高速等通车线路，不可能全天占道施工。项目团队采取"只做跨线桥跨、非跨线桥跨后续补"的策略，在用最短的交通管制窗口内完成了最关键的跨线施工作业。

决策三：设备适度冗余。 方案明确要求"关键设备留有备份"——高速公路高空作业，设备一旦故障就是全线停工。备份一份的成本，远低于停工一天对整个通车节点的冲击。

给业主和工程方：这个案例的几条实用启示

如果你家房子出现了裂缝，或者你负责的项目遇到了类似问题，这个案例至少可以给你三条务实参考：

第一，裂缝修补，方法比材料更重要。 不是买最贵的胶就能修好裂缝。壁可法之所以有效，根源在于工艺逻辑——低压、恒压、长时间渗透——而不是胶的牌子。选择施工方时，问一句"你们用什么方法灌缝"，比问"用什么牌子的胶"更能判断专业性。

第二，别信"抹平就行"。 混凝土病害处治的关键往往不在表面上那层修补材料，而在看不见的前处理——钢筋除锈阻锈、界面凿毛清洁、结合剂涂刷时机。跳过了前处理，再好的修补材料也撑不过五年。

第三，工期不是靠加人压缩出来的。 YCTJ6 项目的 20 天奇迹，本质上是三个组织方法（合并循环、差异化施工、设备备份）的叠加效应，而不是靠堆人。工程管理的上限，决定了施工效率的上限。
